Industriell 5-axlig CNC sammansatt geringssåg
Den här 5-axliga CNC-sammansatta geringssågen omdefinierar precisionen vid profiltillverkning och erbjuder fullständig servodriven kontroll över gerings-, fas- och sammansatta vinkelsnitt. Konstruerad för tillverkning av avancerade gardinväggar, aluminium och UPVC-fönster, automatiserar den komplexa skärsekvenser med ±0,1 mm noggrannhet. Det intelligenta CNC-gränssnittet och det robusta pneumatiska klämsystemet säkerställer gradfria ytbehandlingar, inget materialspill och maximal genomströmning. Designad för industrier som kräver felfria fogar och repeterbar noggrannhet, den här maskinen är den ultimata lösningen för modern arkitektonisk metallbearbetning.
Tillverkad av Lebulang Machine, en specialiserad Kina-baserad tillverkare med nära 30 års fabrikserfarenhet av fönster- och dörrbearbetningsmaskiner, är denna 5-axliga CNC-sammansatta geringssåg designad för att skära aluminiumprofiler som används i skåpsramar, gardinväggsfasader och arkitektoniska profiler. Maskinen täcker horisontella geringsvinklar från 22,5° utåt till 135° inåt och vertikala avfasningsvinklar från 45° till 90°, vilket möjliggör sammansatta vinkelskärningar i en enda operation.
Denna 5-axliga CNC-sammansatta geringssåg omdefinierar precisionen i profiltillverkning och erbjuder fullständig servodriven kontroll över gerings-, fas- och sammansatta vinkelsnitt. Konstruerad för tillverkning av avancerade gardinväggar, aluminium och UPVC-fönster, automatiserar den komplexa skärsekvenser med ±0,1 mm noggrannhet. Det intelligenta CNC-gränssnittet och det robusta pneumatiska klämsystemet säkerställer gradfria ytbehandlingar, inget materialspill och maximal genomströmning. Designad för industrier som kräver felfria fogar och repeterbar noggrannhet, den här maskinen är den ultimata lösningen för modern arkitektonisk metallbearbetning.
22,5°--135° aluminiumskåpsram Egenskaper och fördelar

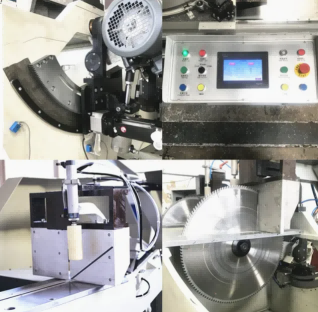

1. 5-axligt CNC intelligent styrsystem
- Utrustad med industriell CNC-styrenhet ochborstlösa servomotorerför alla 5 axlarna, vilket säkerställer jämna, exakta och repeterbara rörelser.
- 15-tums pekskärmmed användarvänligt gränssnitt: Programmera vinklar, längder och skärlägen på några minuter; stöder USB/LAN-dataöverföring.
- Inbyggtautomatisk kompensationför längd- och vinkelfel, eliminerar manuella justeringar och minskar materialspill.
2. Oöverträffad vinkelmångsidighet (22,5°--135°)

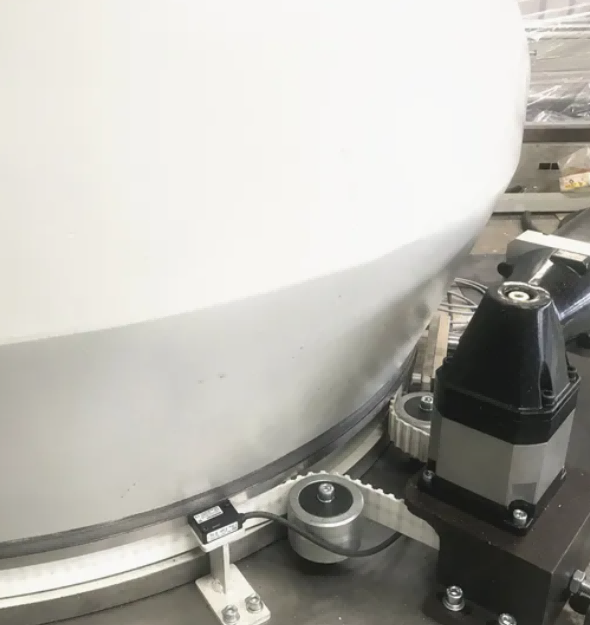

- Horisontell rotation: 22,5° (utåt) till 135° (inåt) för obegränsade kombinationer av geringsvinkel.
- Vertikal lutning: 45°--90° för fasskärningar, vilket möjliggör komplex 2D-sammansatt vinkelskärning i en gång.
- Perfekt förhörn av aluminiumskåpsram, dörrkarmgeringar och anpassade arkitektoniska profiler.
3. Högeffektiv skärning med dubbla huvuden
- Två oberoende skärhuvuden (fasta vänster, motoriserade höger) medsynkron eller individuell drift.
- Max klipplängd:6000 mm; hanterar stora aluminiumprofiler för skåpstommar och gardinväggar.
- Uppåtgående skärcykelmed radiell matning: Kombinerar vridning och linjära rörelser för maximal skärkapacitet.
Nyckelfunktioner

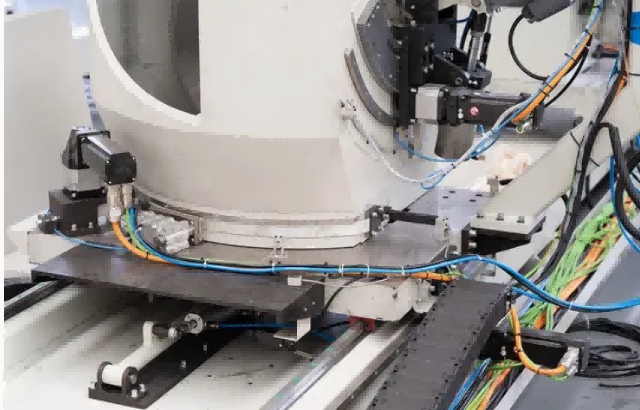

Fullständig kontroll över såghuvudets rotation, lutning och profilpositionering eliminerar manuella justeringar, vilket säkerställer konsekvent precision över komplexa vinklar.
Oöverträffad skärnoggrannhet
Uppnår ±0,1 mm positionsnoggrannhet och ger perfekta gerings-, fas- och sammansatta snitt för avancerade arkitektoniska projekt.
Intelligent CNC-gränssnitt
Ett användarcentrerat kontrollsystem med pekskärm förenklar programmering, lagrar skärmönster och minskar utbildningstiden för föraren.
Överlägsen ytfinish
Höghastighetsblad med hårdmetallspets i kombination med vibrationsdämpande konstruktion ger rena, gradfria skär som inte kräver någon sekundär bearbetning.
Robust pneumatisk klämning
Flerpunktsklämning säkrar profilerna stadigt under kapning, minimerar vibrationer och maximerar säkerheten.
Kraftig industribyggnad
En förstärkt stålram och rostskyddsbeläggning säkerställer långvarig stabilitet, även i produktionsmiljöer med stora volymer.
Optimerad för effektivitet
Automatiserade arbetsflöden och snabba skärcykler ökar den dagliga produktionen avsevärt samtidigt som materialspillet minskar.
22,5°--135° aluminiumskåpsram
| Modell NR. | LBL2H-5CNC-600*6000 |
| Automatisk betygsättning | Automatisk |
| CNC eller inte | CNC |
| Spänning | 380V |
| Dubbelhuvudsåg CNC | Fönster och dörr i aluminium |
| Applikationsindustrin | Gardinvägg Fasad Tillverkning Industri |
| CNC-axelnummer | 5 |
| Sågbladets matningsriktning | Från undersidan |
| Sågbladsdiameter | 600 mm |
| Aluminium Råmaterial Längd Max | 5000 mm |
| Servosystem | Schneider |
| Transportpaket | Standard exportpaket |
| Specifikation | Dubbelhuvudsåg CNC |
| Varumärke | Tianchen |
| Ursprung | Jinan, Shandong, Kina |
| HS-kod | 84614090 |
Ansökan
Denna 5-axliga CNC-geringssåg används ofta i:
Gardinvägg och fasadprofiltillverkning
Tillverkning av fönster och dörrar i aluminium
UPVC / PVC fönsterprofilskärning
Industriell extruderingsbearbetning av aluminium
Kompositmaterial profilskärning
Verkstäder för metalltillverkning med hög precision
Varför välja oss
Professionell CNC-maskintillverkare
Över 10 års erfarenhet av CNC-skärmaskiner för fönster-, dörr- och fasadindustrier.
Strikt kvalitetskontroll
Varje maskin genomgår fullfunktionstestning och precisionskalibrering före leverans.
Global exportupplevelse
Maskiner levererade till Europa, Sydostasien, Mellanöstern och Sydamerika.
Anpassningsförmåga
Spänning, skärlängd, bladstorlek och mjukvarufunktioner kan skräddarsys efter dina produktionsbehov.
Omfattande kundsupport
Fjärrstyrd teknisk support, driftutbildningsvideor och reservdelsförsörjning säkerställer långsiktig tillförlitlighet.
5-axlig CNC sammansatt geringssåg 22,5°--135° Aluminiumskåpsram Tekniska parametrar
- ☆ Strömförsörjningsspänning: 380V±10% 50Hz±2% trefas fyrtrådssystem
- ☆ sågmotoreffekt: 3kW 2800rpm
- ☆ Arbetstryck: 0,6~0,8MPa
- ☆ Sågbladsspecifikationer: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Sågbladsvinkel: 45°~90° godtycklig vinkel
- ☆ Bordsrotationsvinkel: 45 ° ~ 135 ° godtycklig vinkel
- ☆ Skärsektionsområde: 200 mm × 200 mm (skärvinkel vid 90°, bredd × höjd, se snittområdet)
- ☆ Klipplängd: 700mm~5000mm (90°)
- ☆ Bladets matningshastighet: 0~3m/min
- ☆ Skärytans grovhet: ≤ Ra12,5μm
FAQ
5-axlig CNC servokontroll
Helautomatisk kontroll av såghuvudets rotation, lutning och profilpositionering säkerställer exakt sammansatt vinkelkapning utan manuell justering.
Skärprestanda med hög precision
Levererar ±0,1 mm noggrannhet med rena, gradfria snitt, perfekt för framställning av avancerad aluminium och UPVC-profiler.
Sammansatt gerings- och fasskärning
Stöder komplexa vinkelkombinationer, inklusive gering, fas och sammansatta snitt, för gardinväggar och arkitektoniska profiler.
Pneumatiskt profilklämsystem
Flerpunktsklämning säkerställer stabil och säker hållning under skärning, minimerar vibrationer och förbättrar säkerheten.
Maskinstruktur av industriell kvalitet
Kraftig stålram med rostskyddsbeläggning ger långvarig stabilitet och hållbarhet i krävande verkstadsmiljöer.
Användarvänligt CNC-gränssnitt
Intuitiv pekskärmskontroll med förinställda skärprogram förenklar driften och minskar träningstiden.
Höghastighetsklippningseffektivitet
Optimerat spindel- och servosystem möjliggör snabba skärcykler, vilket ökar den dagliga produktionen för fönster- och dörrtillverkare.
Säkerhetsskyddssystem
Utrustad med säkerhetsskydd, nödstopp och automatiskt fellarm för att säkerställa förarens säkerhet
