CNC Heavy Duty Gardinvägg Notting såg

Översikt

Kraftig gardinväggssåg är en skärlösning av professionell kvalitet som är konstruerad speciellt för tillverkning av gardinväggar och fasadprofiler i aluminium. Byggd med en styv stålram och avancerad CNC-servokontroll, levererar den repeterbar precision, flexibilitet i flera vinklar och hållbarhet i industriell kvalitet för produktionsmiljöer med stora volymer.

Oavsett om du bearbetar kommersiella gardinväggar, skyltfönster eller arkitektoniska aluminiumprofiler, säkerställer den här maskinen rena, gradfria skåror med minimalt materialspill – vilket minskar manuell omarbetning och ökar den totala genomströmningen.

Kraftig gardinväggssåg



Nyckelfunktioner

1. CNC Precision Control

Utrustad med ett servodrivsystem med hög respons och programmerbar CNC-styrenhet, når skärhuvudets positioneringsnoggrannhet ±0,1 mm. Operatörer kan lagra flera hackprogram för snabb receptväxling mellan olika profiltyper.

2. Tung styv struktur

Maskinkroppen är konstruerad av tjockväggiga stålrör med avspänningsbehandling, vilket eliminerar vibrationer under höghastighetsskärning. Detta säkerställer jämn skärkvalitet även under kontinuerlig drift dygnet runt.

3. Pneumatiskt klämsystem

Dubbelverkande pneumatiska cylindrar med justerbart tryck ger säker, fläckfri fastspänning på ömtåliga anodiserade eller pulverlackerade aluminiumytor. Snabbfrigöringsfunktion minskar cykeltiden mellan arbetsstycken.

4. Multi-Angle Notch Möjlighet

Stöder 0°–90° (eller ange ditt område) justerbara skårvinklar för att passa olika gardinväggsstolpar och akterspegelskonfigurationer. Vinkelinställningar kan justeras via digital avläsning eller CNC-gränssnitt.

5. Högeffektiv spånutvinning

Integrerad damm-/spånuppsamlingsport ansluts till industriella utsugssystem, vilket bibehåller en ren arbetsmiljö och förlänger bladets livslängd.

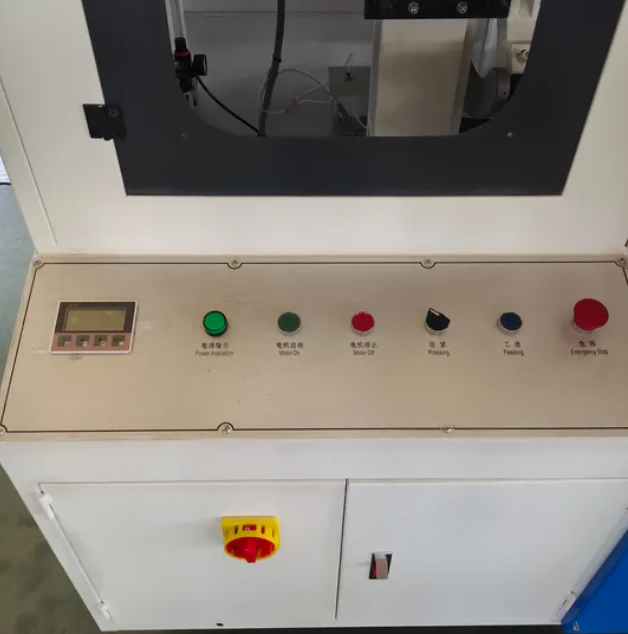

6. Operatörsvänligt gränssnitt

Intuitiv pekskärms-HMI med stöd för flera språk (engelska, spanska, ryska, arabiska). Visuell programmering gör det möjligt för operatörer att ställa in spårmått utan avancerad teknisk utbildning.

Hur det fungerar

1. Operatören placerar aluminiumprofilen på arbetsbordet och aktiverar de pneumatiska klämmorna, som säkrar arbetsstycket från både vertikala och horisontella riktningar.

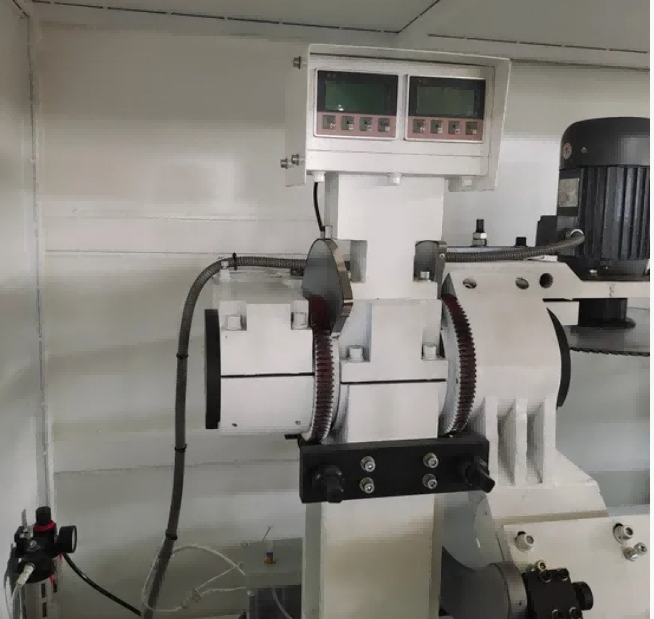

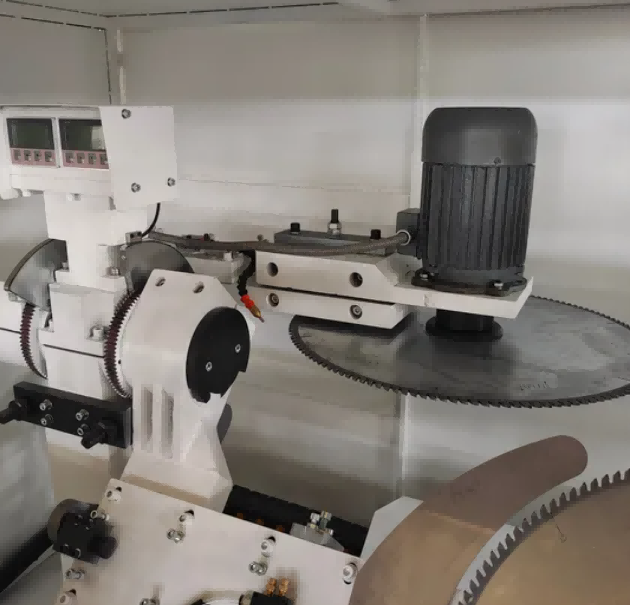

2. Den önskade skärvinkeln ställs in med hjälp av den digitala displayen med magnetisk skala, och de dubbla sågbladen placeras därefter inom ±45°-området.
3. Det hydropneumatiska matningssystemet matar fram de spinnande bladen in i profilen med en kontrollerad hastighet (0–3 m/min), skär skåror, spår eller sammansatta vinklar i en enda passage.
4. CNC-systemet stöder CAD-grafikimport och grafisk programmering, vilket gör att operatörer kan definiera skårmönster, hålpositioner och spårdimensioner direkt från designfiler.
5. Den treaxliga helservomotorkonfigurationen (X-, Y-, Z-axlar drivna av kuggstång och kugghjul och kulskruvar) möjliggör äkta treaxlig länkage för borrning, fräsning av spår, runda hål, specialformade hål, nyckelhål och försänkningar i en fastspänning.
6. Ett valfritt tresidigt flip-arbetsbord gör att profilen kan bearbetas på tre ytor utan ompositionering, vilket förbättrar bearbetningseffektiviteten för komplexa aluminiumprofiler.
7. Efter att skärcykeln är klar dras knivarna tillbaka, klämmorna släpper och den bearbetade profilen tas bort.

Tillverkare & garanti

Shandong Lebulang Precision Machinery Co., Ltd., som fungerar som Lebulang Machine, har producerat aluminiumbearbetningsutrustning vid sin fabrik i Jinan, Kina sedan 1996.Kraftig gardinväggssåglevereras fabriksdirekt med CE- och ISO-certifiering. En 12-månaders garanti gäller för huvudkonstruktionen. Teknisk support på distans, videor om driftträning och en engelsk manual ingår. Utbildning och driftsättning på plats kan ordnas mot en extra kostnad. Reservdelar som sågblad, pneumatiska tätningar och styrkomponenter finns i lager för leverans.

FAQ

F1: Vilken är den maximala profilstorleken som denna maskin kan bearbeta?

S: Standardmodellen hanterar profiler upp till 300×250 mm med ett maximalt skärdjup på 175 mm. Anpassade konfigurationer för större sektioner upp till 350×300 mm finns tillgängliga på begäran.

F2: Kan den skära andra vinklar än ±45°?

S: Standardmodellen stöder godtycklig vinkelskärning inom ±45° på båda sidor. En valfri CNC-version utökar intervallet till ±90° för mer komplexa profilgeometrier.

F3: Vad är bearbetningsnoggrannheten?

S: Positioneringsnoggrannheten är specificerad till ±0,1 mm, med repeterad positioneringsnoggrannhet på ±0,05 mm under konsekventa driftsförhållanden.

F4: Tillhandahåller du service och utbildning efter försäljning?

S: Gratis online driftutbildning och teknisk fjärrsupport tillhandahålls. Utbildning och installation på plats kan ordnas separat. En 12-månaders garanti gäller, med livstids teknisk support tillgänglig.

F5: Är maskinen lämplig för massproduktion?

S: Det synkrona skäret med två blad, den pneumatiska fastspänningen och det kontrollerade matningssystemet är designat för kontinuerlig produktion i anläggningar för tillverkning av gardinväggar. Månatlig produktionskapacitet från fabriken är cirka 50 set.
