800 mm CNC ändfräsmaskin för gardinvägg

Shandong Lebulang Precision Machinery Co., Ltd., som verkar under varumärket Lebulang Machine, har tillverkat aluminiumbearbetningsutrustning vid sin fabrik i Jinan, Kina sedan 1996. Denna 3-axliga servo CNC pinnfräs bearbetar gardinväggar och fasadprofiler av aluminium, dörr- och fönsterramar och arkitektoniska profiler. Den har en 800 mm X-axelrörelse, automatisk spindelrotation från 0° till 90°, en kraftig gjutjärnsbas och multiprofilklämning för batchproduktion. Ett SYNTEC industriellt CNC-system med ett användarvänligt HMI stöder USB CAD-import och förinstallerade profilbibliotek för snabb installation.

• 800 mm X-axelrörelse:De800 mm CNC ändfräsmaskin för gardinväggger 800 mm arbetslängd längs X-axeln, och rymmer stora gardinväggar och fasadprofiler i en enda uppsättning.
• 3-axlig CNC servokontroll:X-, Y- och Z-axlarna drivs av servomotorer kopplade till precisionskulskruvar. Positioneringsnoggrannheten är specificerad till ±0,02 mm, vilket stöder konsekventa tapp- och spårdimensioner över produktionssatser.
• Kraftig gjutjärnsbas:Maskinbädden är av gjutjärn, designad för att dämpa vibrationer och bibehålla stabilitet under höghastighetsfräsning. Detta bidrar till släta, gradfria ändytor och längre livslängd.
• Automatisk spindelrotation 0° till 90°:Frässpindeln kan rotera från 0° (horisontellt) till 90° (vertikalt) under programstyrning. Horisontella och vertikala profiländar kan bearbetas i en fastspänning utan manuell ompositionering av arbetsstycket eller verktyget.
• Flerprofilklämning:Spännfixturen kan säkra 3 till 5 profiler samtidigt, vilket möjliggör satsvis bearbetning av identiska pinnfräsningsoperationer i en enda cykel.
• SYNTEC industriella CNC-system:Styrenheten inkluderar ett färg-HMI, USB-port för CAD-filimport och förladdade profilbibliotek med vanliga tapp- och skårgeometrier. Operatörer väljer programmet, laddar profilerna och startar cykeln utan att skriva G-kod.

800 mm CNC ändfräsmaskin för gardinvägg

Hur det fungerar

De800 mm CNC ändfräsmaskin för gardinväggfungerar med operatören som laddar upp till fem aluminiumprofiler i den pneumatiska klämfixturen. Efter att ha valt bearbetningsprogram från SYNTEC-styrenheten - antingen från det förinstallerade biblioteket eller en CAD-importerad fil - startar cykeln. De servodrivna X-, Y- och Z-axlarna placerar fräsen vid den första profiländen. Spindeln kan rotera automatiskt mellan 0° och 90° för att bearbeta både horisontella och vertikala ytor utan att lossa arbetsstyckena. En Φ350 mm hårdmetallfräs som körs med 2800 rpm tar bort material för att bilda tappar, skåror och spår. Det maximala tappdjupet är 100 mm och det maximala profiltvärsnittet är 330 mm brett och 180 mm högt. Efter att ha avslutat den programmerade sekvensen i ena änden, flyttar axlarna till nästa arbetsstycke. När alla profiler i partiet är färdiga, släpper klämmorna och operatören tar bort de bearbetade delarna.

Nyckelkomponenter

• Maskinbädd i gjutjärn:Ger ett styvt, vibrationsdämpande fundament för de linjära styrskenorna och rörliga axlarna. Massan av gjutgodset hjälper till att bibehålla skärstabiliteten under tunga fräspassager.
• Servomotorer och kulskruvar (X/Y/Z):AC-servodrivenheter med precisionsslipade kulskruvar ger ±0,02 mm positioneringsnoggrannhet över 800 mm X-axelns rörelse, 330 mm breddkapacitet och 180 mm höjdkapacitet.

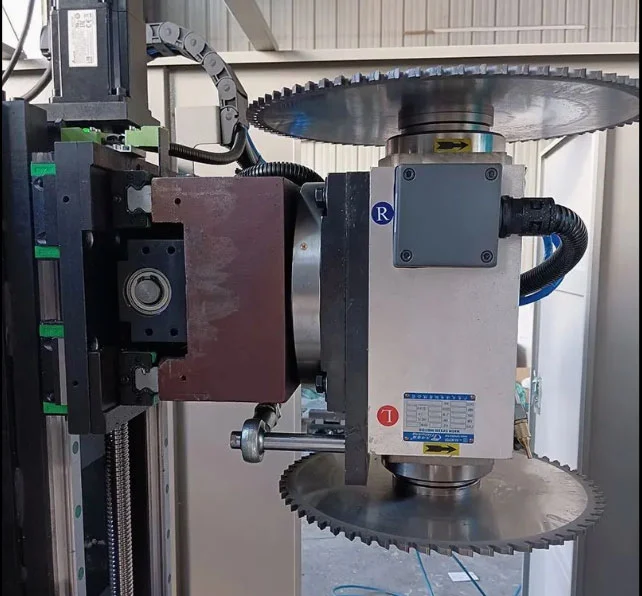

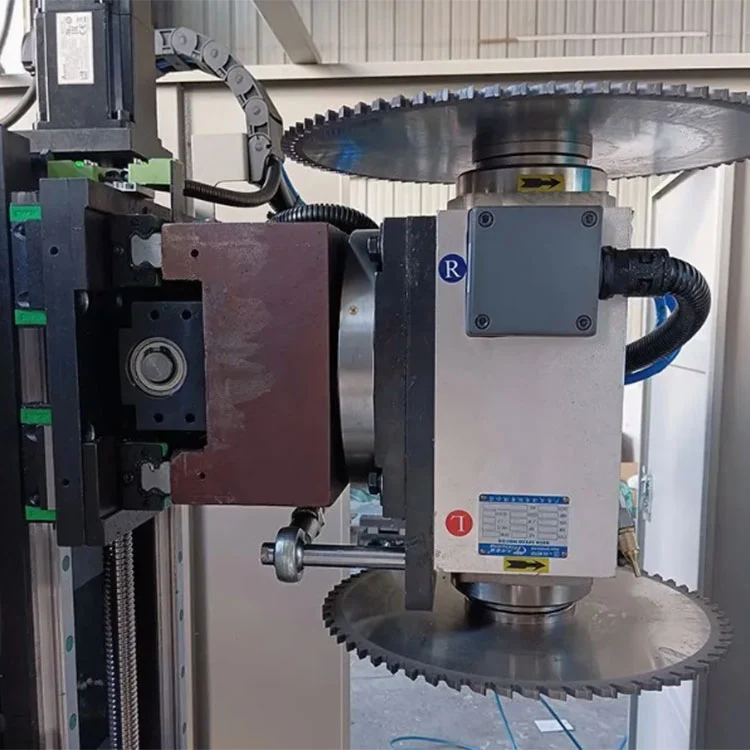

• Roterande spindelenhet:En 3 kW motor driver Φ350 mm fräsen vid 2800 rpm. Spindelhuset roterar från 0° till 90° under servostyrning för automatisk växling mellan horisontell och vertikal ändfräsning.

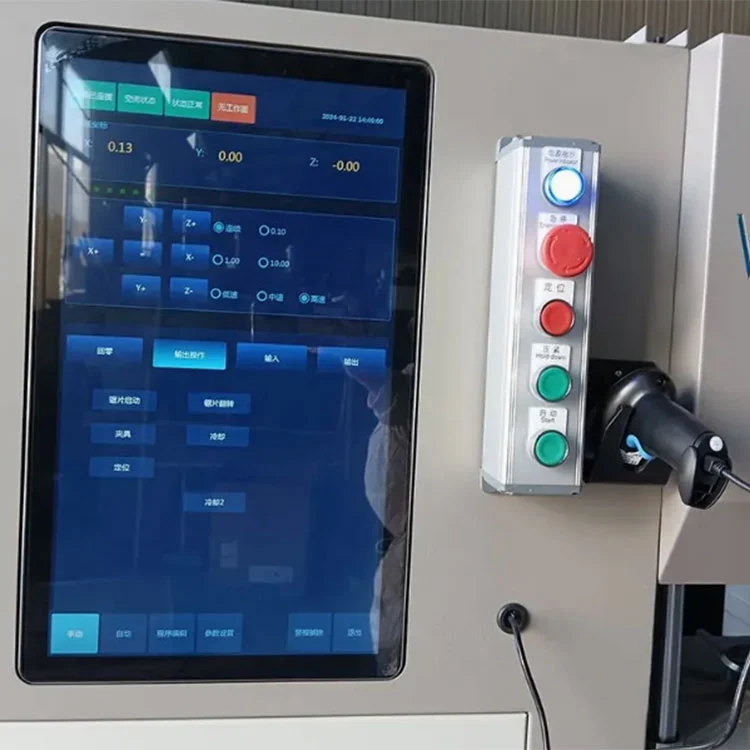

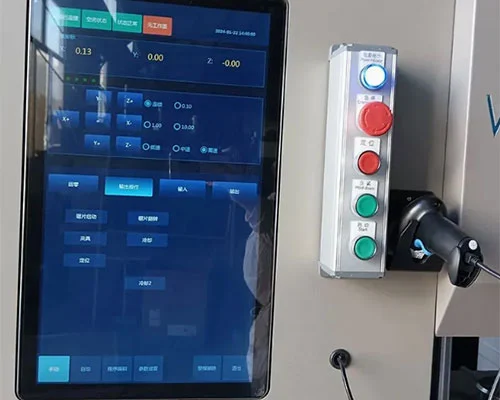

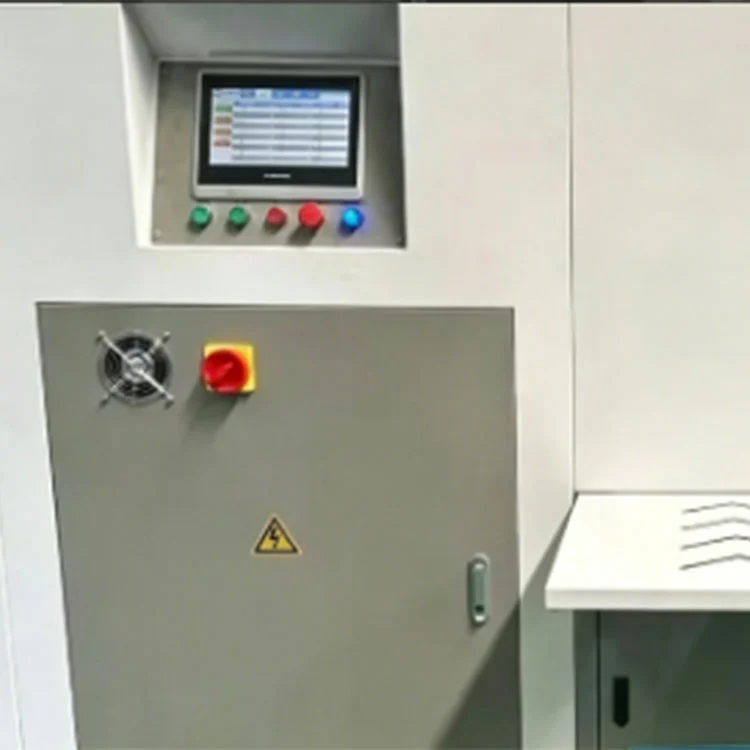

• SYNTEC CNC-styrenhet:Industriellt CNC-system med en färgpekskärm HMI. Lagrar profilbibliotek, importerar CAD-ritningar via USB och hanterar axelrörelser, spindelrotation och fastspänningssekvenser.

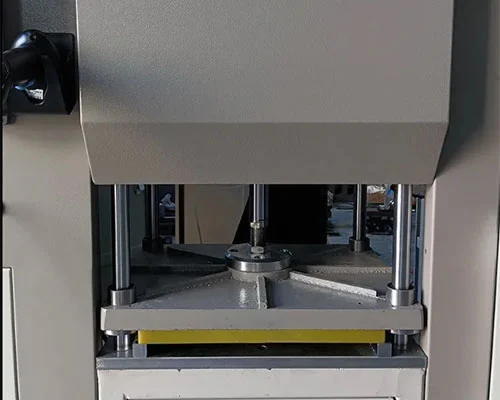

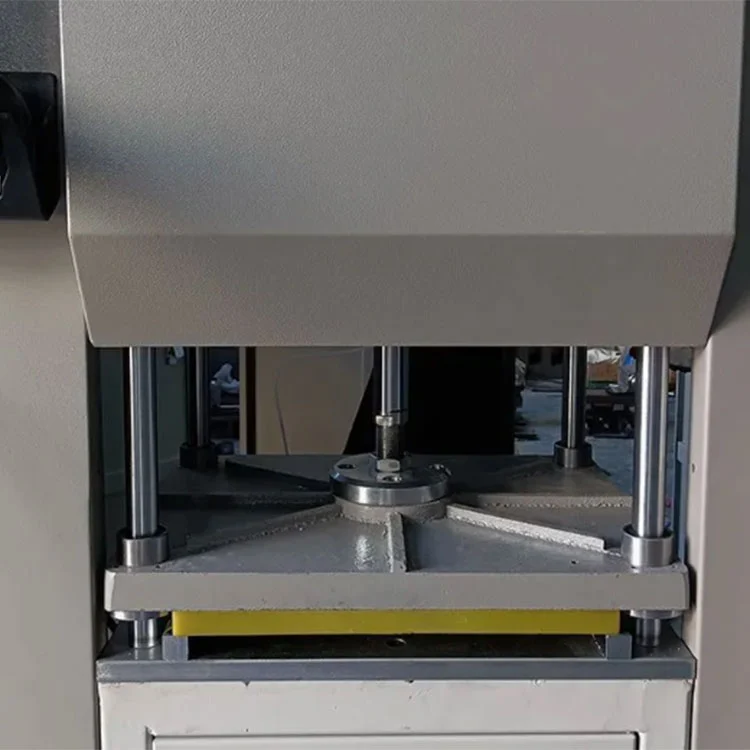

• Pneumatisk multi-profil klämma:Rymmer 3 till 5 profiler samtidigt. Spännkraften regleras av lufttryckstillförseln inställd på mellan 0,5 och 0,8 MPa. Käftinsatser kan ändras för olika profiltvärsnitt.
• Säkerhetsskåp:Skyddar täcker fräszonen under drift. En nödstoppskrets stoppar alla axlar och spindelrotation när den aktiveras.

Ansökningar

De800 mm CNC ändfräsmaskin för gardinvägganvänds för:

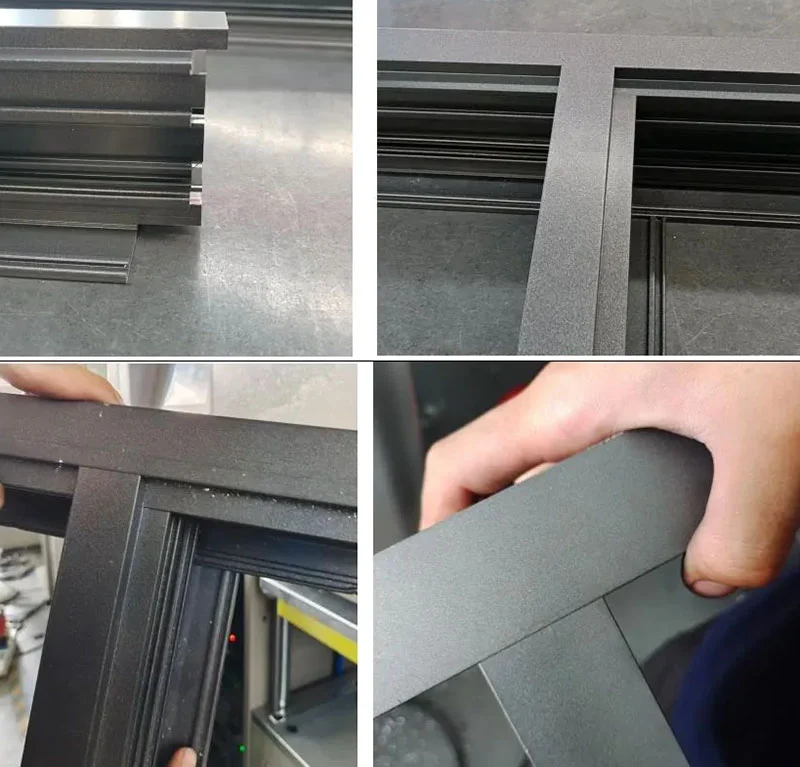

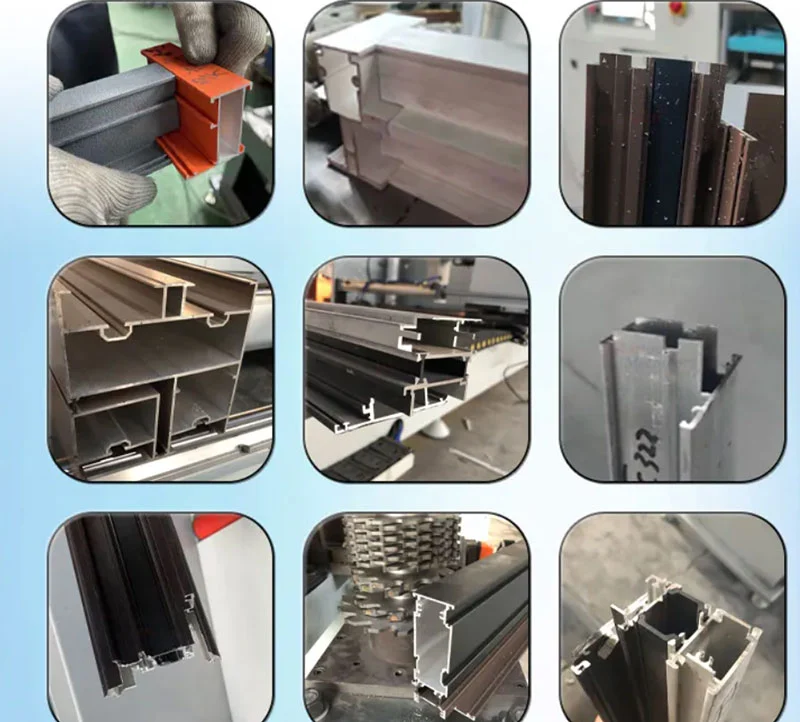

• Gardinvägg av aluminium och fasadprofil ändfräsning.
• Bearbetning av dörr- och fönsterkarm och akterspegeltapp.
• Arkitektonisk aluminiumprofilskärning och spårskärning.

Förpackning & Frakt

1. Helfilmsinpackning av maskinen för att skydda mot fukt.
2. Antikollisionskantstoppning i alla hörn och utskjutande delar.
3. Gasfri plywoodlåda och pall med stålband för säker transport.

Tillverkare & garanti

• Etablerad tillverkare:Shandong Lebulang Precision Machinery Co., Ltd. har tillverkat aluminium- och PVC-bearbetningsutrustning vid sin anläggning i Jinan, Kina sedan 1996.800 mm CNC ändfräsmaskin för gardinvägglevereras direkt från fabriken med CE- och ISO 9001-certifiering.
• Garanti och support:Ett års garanti täcker huvudstrukturen mot tillverkningsfel. Teknisk fjärrsupport, driftvideor och en engelsk manual tillhandahålls utan extra kostnad.
• Reservdelar:Vanligt utbytta föremål som fräsar, klämbackar och tätningar finns i lager och kan skickas med vanliga fraktförsändelser.
• Anpassning:OEM- och ODM-konfigurationer accepteras. Specifikationer för spänning, X-axelrörelse och spindel kan skräddarsys efter kundens krav.

FAQ

F1: Vilka profiler kan denna maskin bearbeta?

S: Den är designad för gardinväggsprofiler i aluminium, fasadprofiler och dörr- och fönsterkarmsektioner. Det maximala bearbetningstvärsnittet är 330 mm brett och 180 mm högt, med ett tappdjup på upp till 100 mm.

F2: Hur fungerar den automatiska spindelrotationen?

S: Spindeln roterar från 0° (horisontellt) till 90° (vertikalt) under servokontroll. Detta gör att maskinen kan fräsa både horisontella och vertikala profiländar i en fastspänning utan att operatören behöver flytta om arbetsstycket eller byta verktyg manuellt.

F3: Hur många profiler kan bearbetas samtidigt?

S: Den pneumatiska klämfixturen kan hålla 3 till 5 profiler samtidigt, beroende på profilens tvärsnitt. Alla fastspända profiler bearbetas i samma cykel.

F4: Är programmering svårt?

S: SYNTEC-styrenheten inkluderar förladdade profilbibliotek med gemensamma tapp- och skårgeometrier. CAD-filer kan också importeras via USB. Operatörerna väljer programmet från pekskärmen och startar cykeln. En engelsk manual och användningsvideo tillhandahålls.

F5: Kan strömförsörjningen anpassas för olika länder?

A: Ja. Standardkonfigurationen använder 380V/50Hz trefaseffekt. Andra spänningar och frekvenser kan specificeras vid beställningstillfället för att matcha lokala elektriska standarder.
