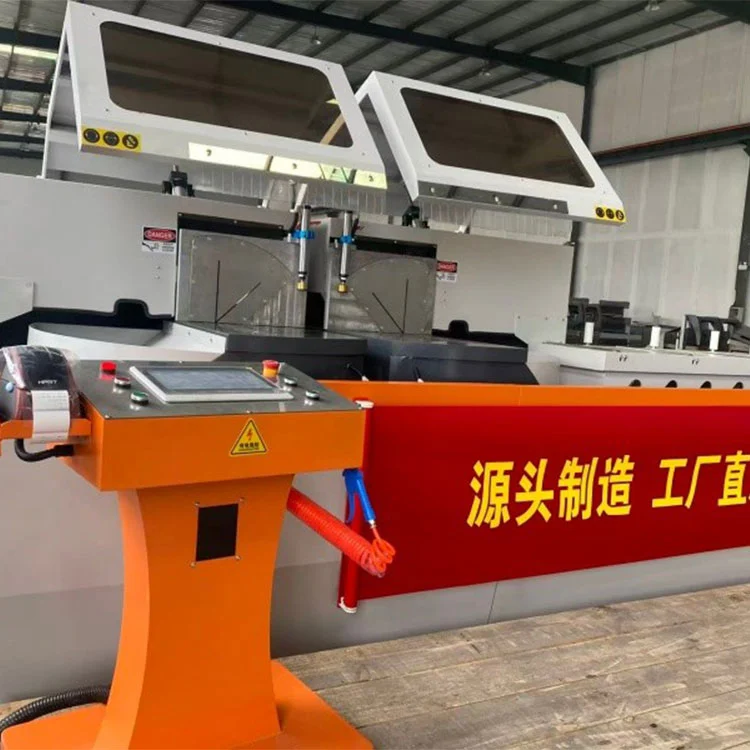

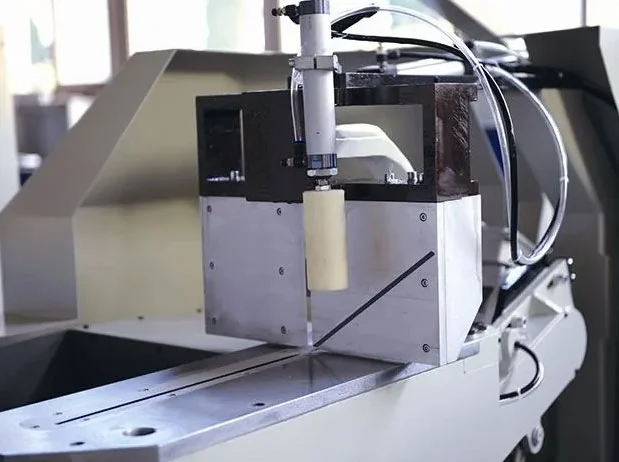

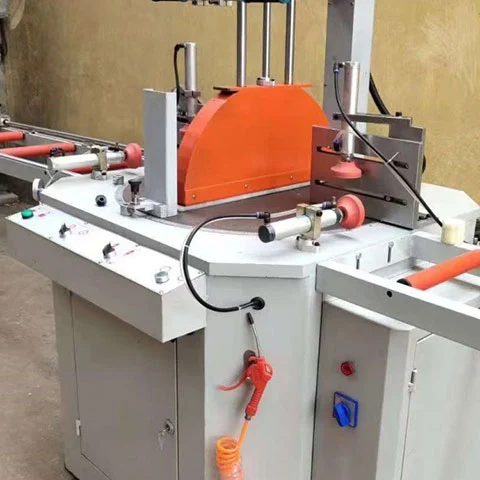

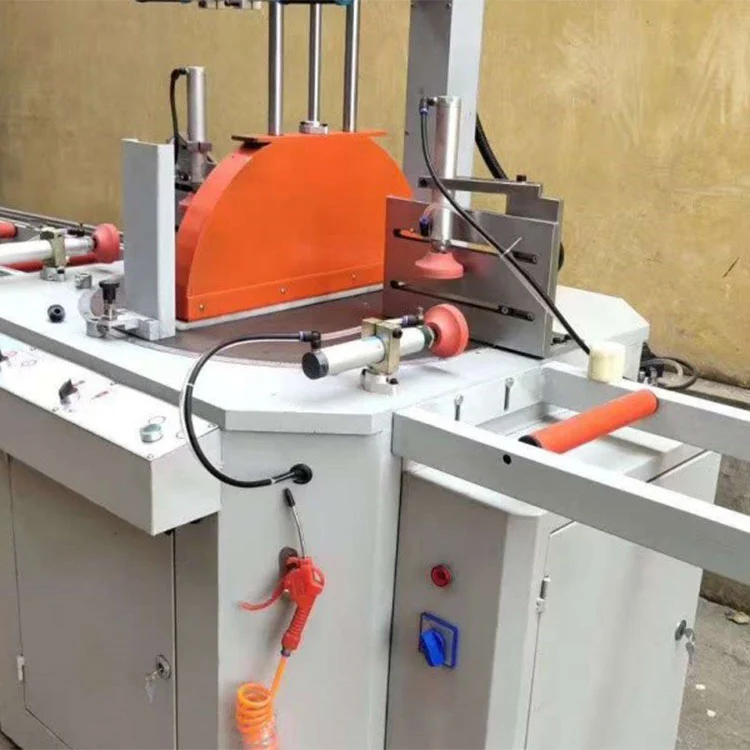

5-axlig CNC sammansatt geringssåg
Vårt LBL-märke 5-axlig CNC Compound Mitre Saw är konstruerad speciellt för högvolym, precisionsskärning av aluminiumskåpsramar, fönsterprofiler, dörrkarmar och arkitektoniska gardinväggssystem. Med ett kraftfullt 5-axligt CNC-system och ett brett rotationsområde på 22,5°–135°, klarar denna maskin alla sammansatta vinklar med oöverträffad hastighet, noggrannhet och konsistens – perfekt för moderna aluminiumverkstäder. Vår fabrik ligger i Jinan.
Tillverkad av Lebulang Machine, en specialiserad Kina-baserad tillverkare med nära 30 års fabrikserfarenhet av fönster- och dörrbearbetningsmaskiner, är denna 5-axliga CNC-sammansatta geringssåg designad för att skära aluminiumprofiler som används i skåpsramar, gardinväggsfasader och arkitektoniska profiler. Maskinen täcker horisontella geringsvinklar från 22,5° utåt till 135° inåt och vertikala avfasningsvinklar från 45° till 90°, vilket möjliggör sammansatta vinkelskärningar i en enda operation.

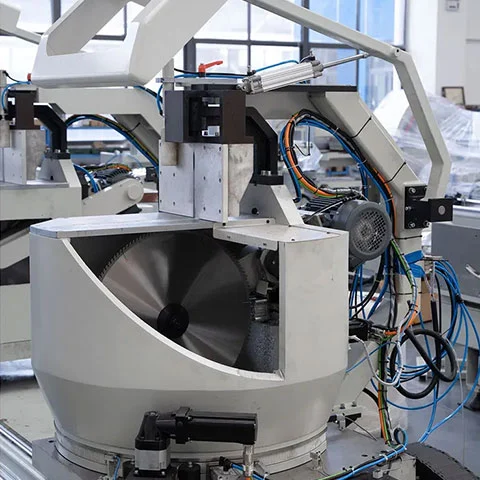

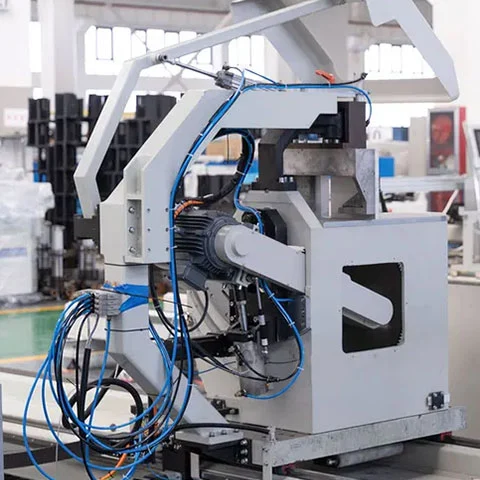

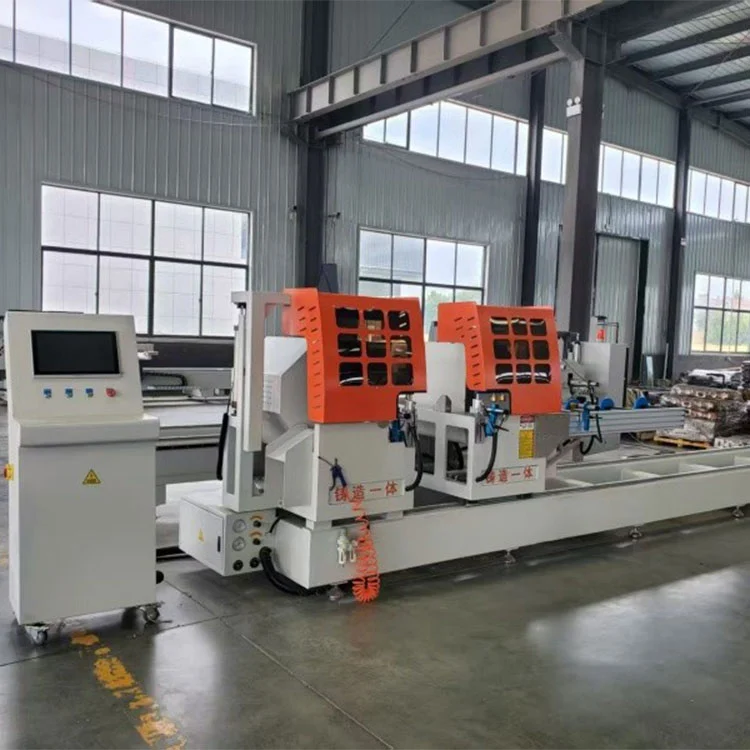

Sågen är byggd med två oberoende skärhuvuden – ett fast vänster huvud och ett motoriserat höger huvud – som hanterar profillängder upp till 6000 mm. En uppåtgående radiell matningsmekanism kombinerar svängning och linjär rörelse för att maximera skärkapaciteten. Kapsektionen når 200 mm × 200 mm vid 90°, driven av en 3 kW sågmotor som driver ett Ø600 mm blad.
Styrningen sköts genom ett industriellt CNC-system med borstlösa servomotorer över alla 5 axlarna. En 15-tums användarvänlig pekskärm stöder USB- och LAN-dataöverföring för programmering av vinkel, längd och skärläge. Systemet inkluderar automatisk kompensation för längd och vinkelavvikelse, vilket minskar manuella justeringar och materialspill.
Standardkonfigurationen körs på 380V trefaseffekt med ett arbetstryck på 0,6–0,8 MPa. Valfria tillbehör inkluderar en etikettskrivare, dammuppsamlare, utökat materialstödställ upp till 8000 mm och ett automatiskt matningssystem för produktion av större volymer.
Maskinen är CE- och ISO-certifierad. OEM och anpassade specifikationer stöds. Lebulang Machine levererar denna utrustning direkt från fabriken, med konstruktionsfokus på enkel underhåll och fjärrinstallationsvägledning utan extra kostnad.
22,5°--135° aluminiumskåpsram Egenskaper och fördelar
1. 5-axligt CNC intelligent styrsystem
- Utrustad med industriell CNC-styrenhet ochborstlösa servomotorerför alla 5 axlarna, vilket säkerställer jämna, exakta och repeterbara rörelser.
- 15-tums pekskärmmed användarvänligt gränssnitt: Programmera vinklar, längder och skärlägen på några minuter; stöder USB/LAN-dataöverföring.
- Inbyggtautomatisk kompensationför längd- och vinkelfel, eliminerar manuella justeringar och minskar materialspill.
2. Oöverträffad vinkelmångsidighet (22,5°--135°)
- Horisontell rotation: 22,5° (utåt) till 135° (inåt) för obegränsade kombinationer av geringsvinkel.
- Vertikal lutning: 45°--90° för fasskärningar, vilket möjliggör komplex 2D-sammansatt vinkelskärning i en gång.
- Perfekt förhörn av aluminiumskåpsram, dörrkarmgeringar och anpassade arkitektoniska profiler.
3. Högeffektiv skärning med dubbla huvuden
- Två oberoende skärhuvuden (fasta vänster, motoriserade höger) medsynkron eller individuell drift.
- Max klipplängd:6000 mm; hanterar stora aluminiumprofiler för skåpstommar och gardinväggar.
- Uppåtgående skärcykelmed radiell matning: Kombinerar vridning och linjära rörelser för maximal skärkapacitet.
22,5°--135° aluminiumskåpsram
| Modell NR. | LBL2H-5CNC-600*6000 |
| Automatisk betygsättning | Automatisk |
| CNC eller inte | CNC |
| Spänning | 380V |
| Dubbelhuvudsåg CNC | Fönster och dörr i aluminium |
| Applikationsindustrin | Gardinvägg Fasad Tillverkning Industri |
| CNC-axelnummer | 5 |
| Sågbladsmatningsriktning | Från undersidan |
| Sågbladsdiameter | 600 mm |
| Aluminium Råmaterial Längd Max | 5000 mm |
| Servosystem | Schneider |
| Transportpaket | Standard exportpaket |
| Specifikation | Dubbelhuvudsåg CNC |
| Varumärke | Tianchen |
| Ursprung | Jinan, Shandong, Kina |
| HS-kod | 84614090 |
22,5°--135° Aluminium skåpsram Valfria tillbehör
- Etikettskrivare för profilspårning.
- Högeffektiv dammuppsamlare.
- Utökat materialstödställ (upp till 8000 mm).
- Automatiskt matningssystem för massproduktion.
5-axlig CNC sammansatt geringssåg 22,5°--135° Aluminiumskåpsram Tekniska parametrar
- ☆ Strömförsörjningsspänning: 380V±10% 50Hz±2% trefas fyrtrådssystem
- ☆ sågmotoreffekt: 3kW 2800rpm
- ☆ Arbetstryck: 0,6~0,8MPa
- ☆ Sågbladsspecifikationer: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Sågbladsvinkel: 45°~90° godtycklig vinkel
- ☆ Bordsrotationsvinkel: 45 ° ~ 135 ° godtycklig vinkel
- ☆ Skärsektionsområde: 200 mm × 200 mm (skärvinkel vid 90°, bredd × höjd, se snittområdet)
- ☆ Klipplängd: 700mm~5000mm (90°)
- ☆ Bladets matningshastighet: 0~3m/min
- ☆ Skärytans grovhet: ≤ Ra12,5μm
FAQ
F: Är Lebulang en tillverkare eller ett handelsföretag?
A: Vi är tillverkare och säljare på samma gång. Lebulang varumärke är ett PROFESSIONELLT fönstermaskinföretag i Kina.
F: Lebulang är huvudprodukter?
A: Aluminiumfönstermaskiner: CNC-skärningscenter, dubbelgeringssåg, ändfräsmaskin, CNC-fräsmaskin, aluminiumstansmaskin, ändfräsmaskin, kopieringsfräs och hörnkopplingssåg, etc; Träfönstermaskiner: träsåg, träfönsterramsmaskin, vertikal och horisontell borrmaskin, svanstillverkningsmaskin, träplanerare och tapptillverkningsmaskin, etc.
