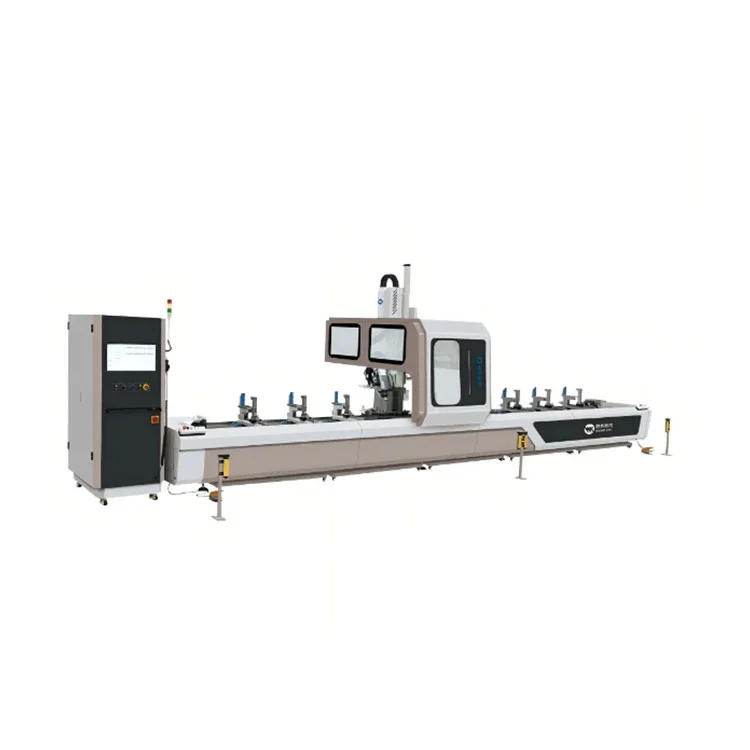

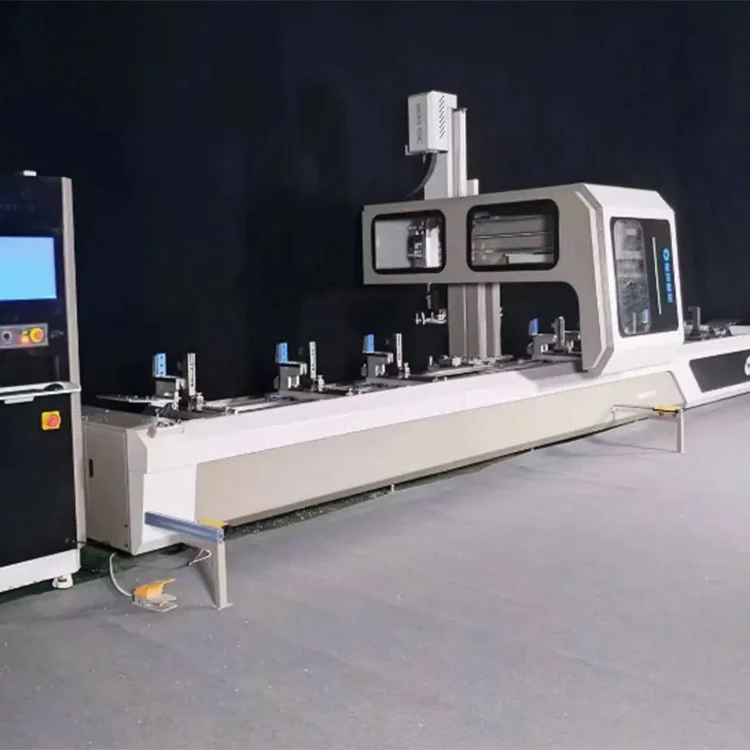

4-axlig CNC Curtain Wall Drilling Milling Center
4-axlig CNC Curtain Wall Drilling Milling Center är en avancerad multifunktionell CNC-maskin designad för aluminiumgardinväggar, fönster och dörrar och industriell profilbearbetning. Det berömda LBL-varumärket är en maskintillverkare i Kina, med 4-axlig länkage (X/Y/Z + A-rotation), den fullbordar borrning, fräsning, gängning, spårfräsning och ändfräsning i en enda uppsättning, idealisk för komplexa fasad- och gardinväggsprojekt.
Tekniska specifikationer
| Punkt | Parameter |
| Modell | 4-axlig CNC Curtain Wall Drilling Milling Center |
| Antal axlar | 4 (X, Y, Z + A-rotationsaxel) |
| Spindelkraft | 9 kW / 12 kW (tillval) |
| Spindelhastighet | 0–24 000 RPM |
| Verktygsmagasin | 12 positioner (standard) |
| Max borrdiameter | 16 mm |
| X-axelresor | 7 000 mm (valfritt 9 000 mm) |
| Y-axelresa | 600 mm |
| Z-axelresor | 400 mm |
| A-axelrotation | ‑90° ~ +90° |
| Max profilstorlek | 300 × 300 mm |
| Arbetslufttryck | 0,6--0,8 MPa |
| Strömförsörjning | 380V / 50Hz / 3-fas |
| Totaldimension (L×B×H) | 7 500 × 1 800 × 2 000 mm |
| Service | Bra service, hög kvalitet, bra pris |
4-axlig CNC Curtain Wall Drilling Milling Center
- • 4-axligt länksystem: X/Y/Z linjär + A-axelrotation (‑90°~+90°), möjliggör flersidig och vinkelbearbetning utan ompositionering.

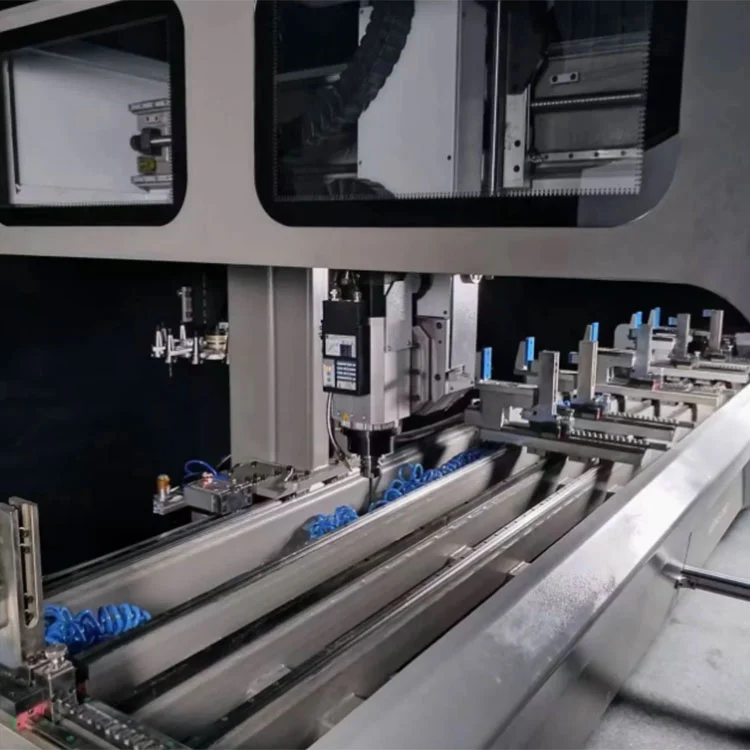

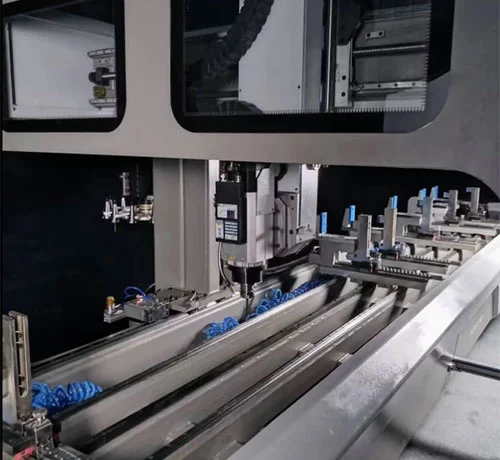

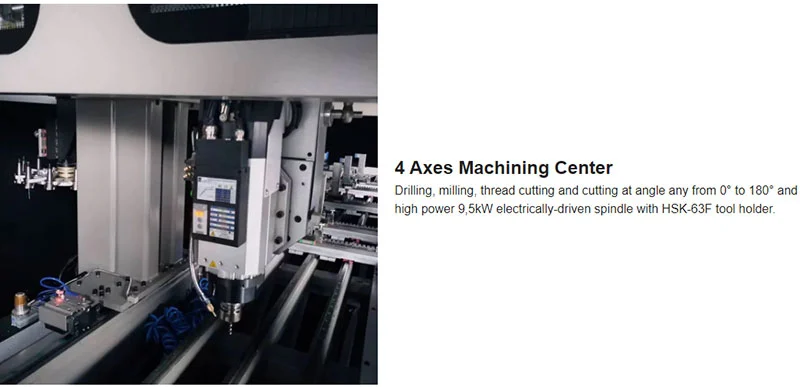

- • Kraftfull spindel: 9--12 kW höghastighets elektrospindel (24 000 rpm), konisk ISO30, kraftig skärning.
- • Automatisk verktygsväxlare (ATC): Standard 10--12 verktygspositioner, snabbt verktygsbyte (<2 sek), minskar stilleståndstiden.
- • Precisionsrörelsekomponenter: HIWIN linjära styrningar, kulskruvar, servomotorer; positioneringsnoggrannhet ±0,08 mm.
- • Tung konstruktion: Svetsad stålram med vibrationsåldring; gjutjärnsbalk för stabilitet.
- • Dubbel arbetsyta: Två oberoende zoner för interaktiv lastning/lossning, non-stop produktion.

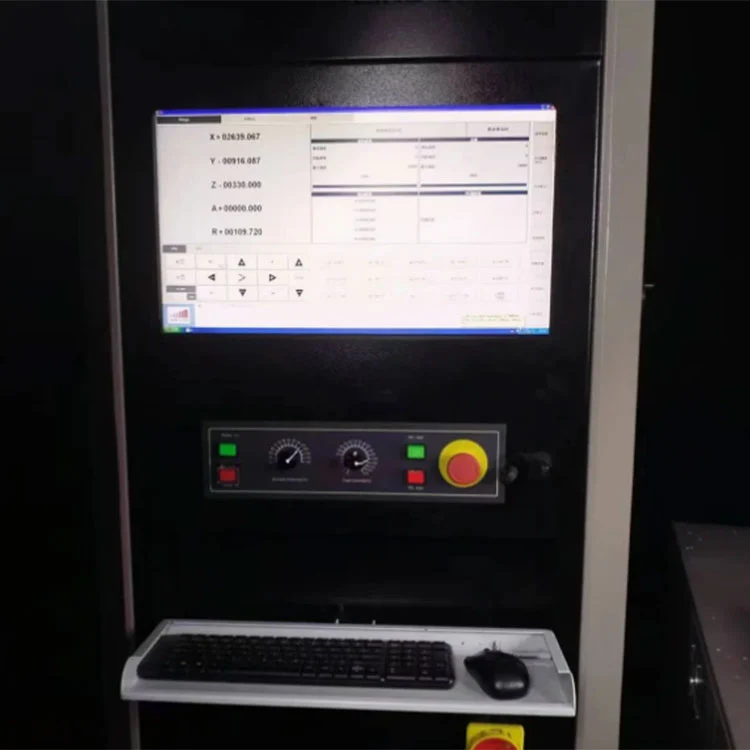

- • Avancerat CNC-system: Siemens 808D / Taiwan SYNTEC; 3D-programmering, DXF-import, offline-simulering.

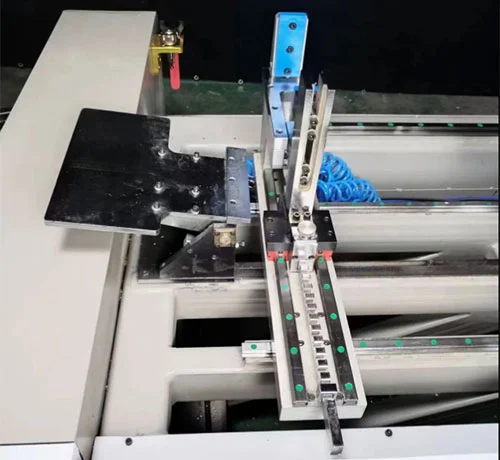

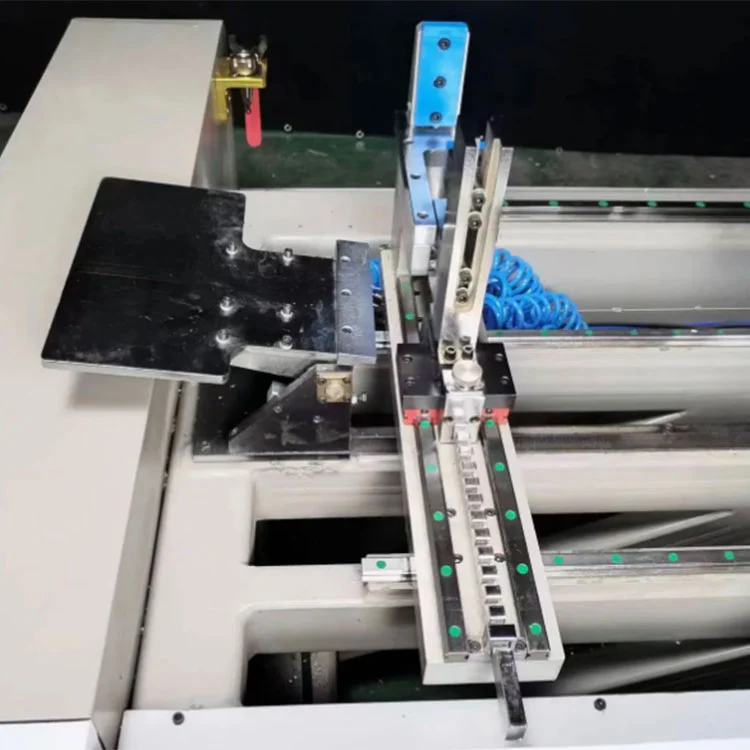

- • Profilskydd: Stationär arbetsstyckesdesign undviker ytskador; pneumatiskt justerbara fixturer.
FAQ
F: Vad är skillnaden mellan 3-axlig och 4-axlig?
A: 4-axel lägger till enroterande A-axel, aktiverar‑90° till +90°vinkelbearbetning; en uppsättning för alla sidor, ingen återklämning.
F: Kan den behandla långa profiler?
A: Ja. Standard7 000 mm X-slag, utdragbar till9 000 mmför extra långa gardinväggsprofiler.
F: Ingår utbildning?
A: Ja. Vi tillhandahållergratis online/offline utbildningför drift, programmering och underhåll.
