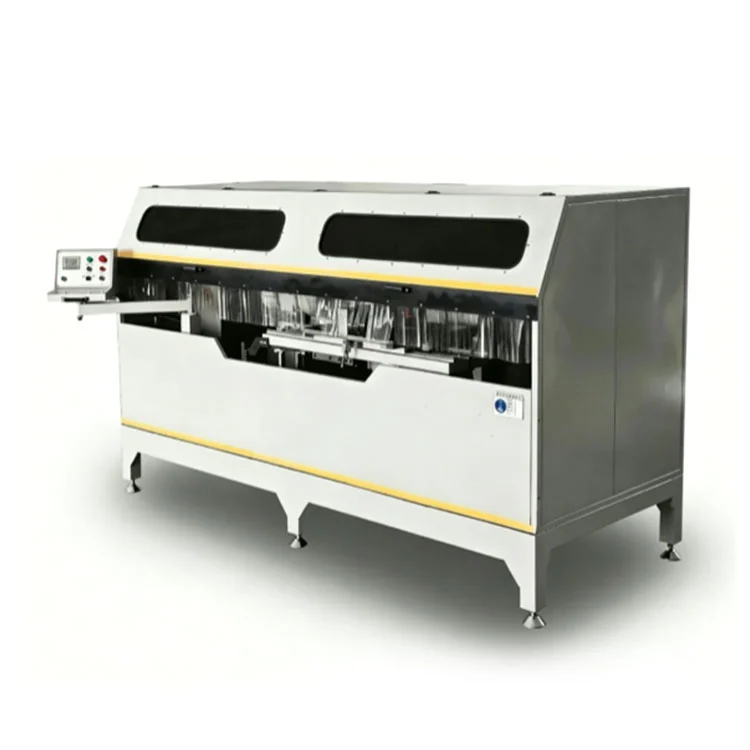

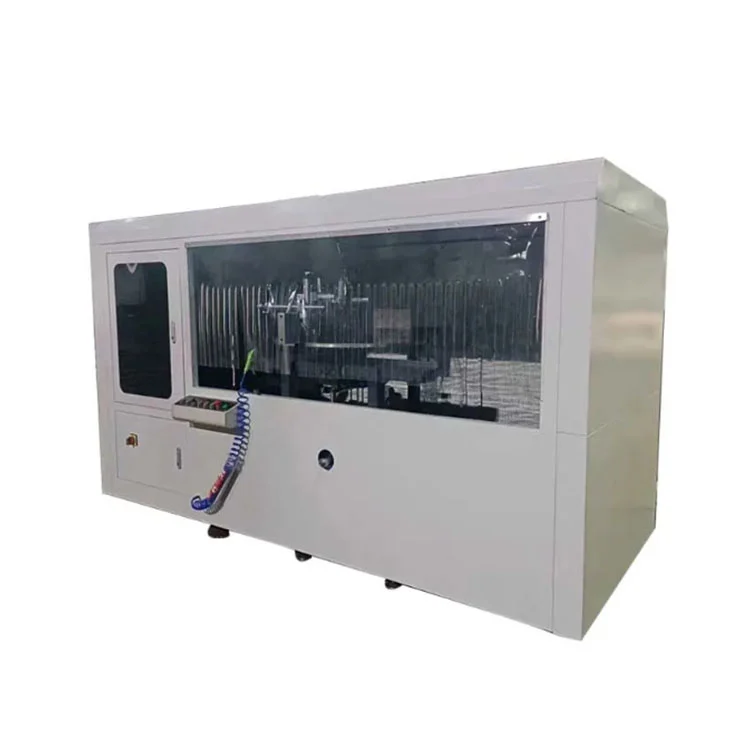

Kraftig gardinväggssåg

Denna dubbelbladiga CNC-skärsåg är byggd för att skära skåror, spår och sammansatta vinklar i gardinväggsprofiler av aluminium, stolpar, akterspegel och arkitektoniska profiler. Två 2,2 kW motorer driver ett par Φ550 mm hårdmetallsågblad vid 2800 rpm, där varje blad svänger ±45° under digital avläsningskontroll. Ett hydropneumatiskt matningssystem för fram bladuppsättningen med en justerbar hastighet på 0–3 m/min, och pneumatiska klämmor säkrar arbetsstycket från vertikala och horisontella riktningar. Den svetsade stål- och gjutjärnsramen genomgår vibrationsåldringsbehandling för att bibehålla stabilitet under kontinuerlig skärbelastning.

Kraftig gardinväggssåg

Drag

Maskinram

DeKraftig gardinväggssågär konstruerad med en tjockväggig svetsad stålkonstruktion och en gjutjärnsbalk. Monteringen är vibrationsåldrad före bearbetning, en process avsedd att lindra inre spänningar och minska sannolikheten för deformation över tid. Den resulterande stabiliteten under skärbelastningar hjälper till att bibehålla konsekvent skårgeometri under långa produktionskörningar.

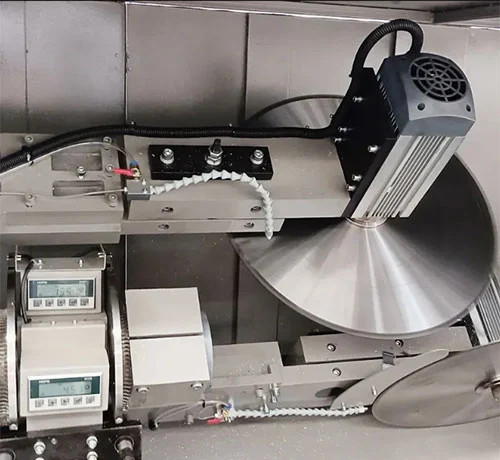

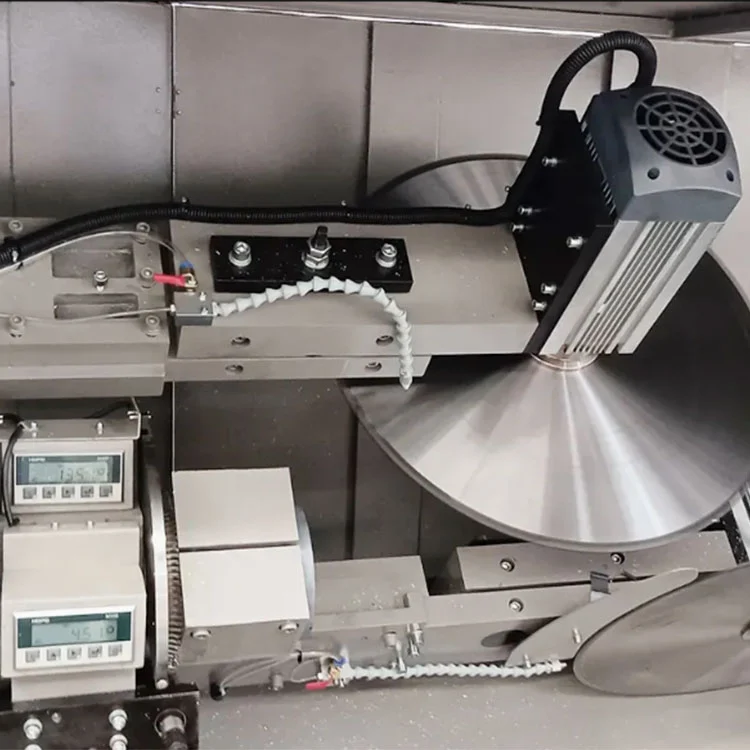

Dubbla sågblad

Två Φ550 mm hårdmetallspetsar, var och en driven av en 2,2 kW motor vid 2800 rpm, ger skärverkan. Båda bladen kan ställas in för att svänga ±45°, vilket möjliggör hackning och sammansatta vinkelskärningar på gardinväggsprofiler utan att byta verktyg. Bladdiametern och tandgeometrin är valda för aluminiumskärning, i syfte att uppnå en gradfri finish som vanligtvis inte kräver sekundär polering.

Digital displaykontroll

En digital magnetisk skala visar skärvinkeln och arbetsbordshöjden i realtid. Positioneringsnoggrannheten är specificerad till ±0,1 mm. Operatören ställer in önskad vinkel med hjälp av den digitala displayen, och bladpositionerna justeras därefter, vilket ger en referens för repeterbara inställningar över produktionsbatcher.

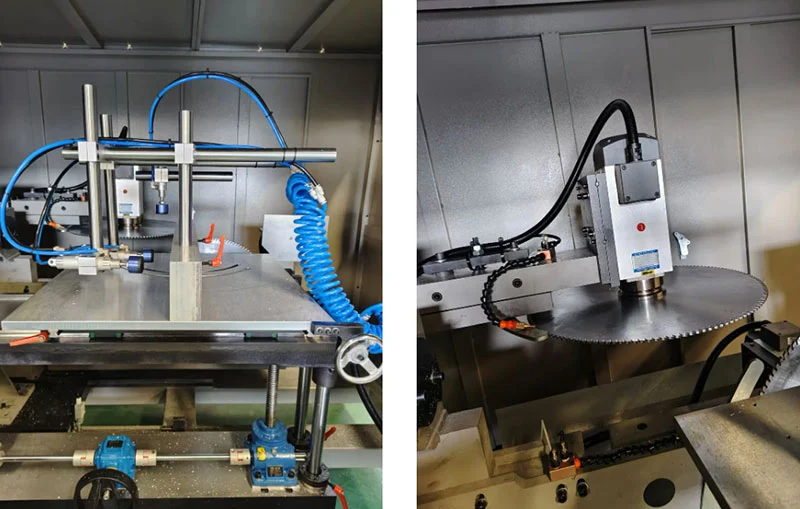

Pneumatisk fastspänning

Vertikala och horisontella pneumatiska fixturer, levererade med 0,5–0,8 MPa lufttryck, håller aluminiumprofilen under skärcykeln. Spännkraften fördelas för att säkra arbetsstycket utan att markera ytan. Klämning och frigöring styrs genom maskinens cykelsekvens.

Hydro-pneumatisk matning

Bladmatningen använder ett hydropneumatiskt system med ett justerbart hastighetsområde på 0–3 m/min. Den kontrollerade matningshastigheten hjälper till att undvika profildeformation och bladbindning, särskilt vid skärning av tjockare eller större profiler av gardinväggar.

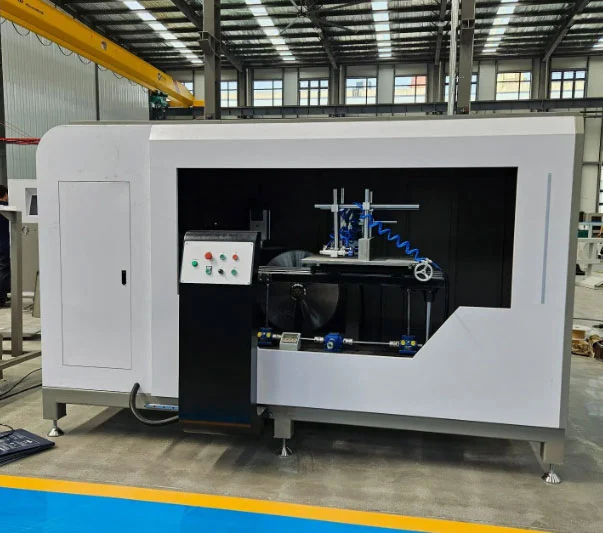

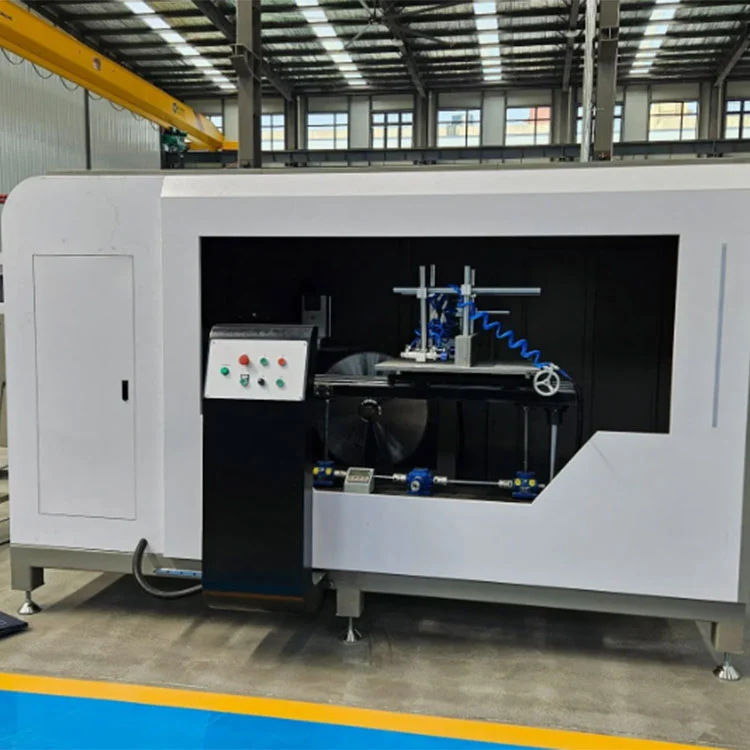

Säkerhet och miljöskydd

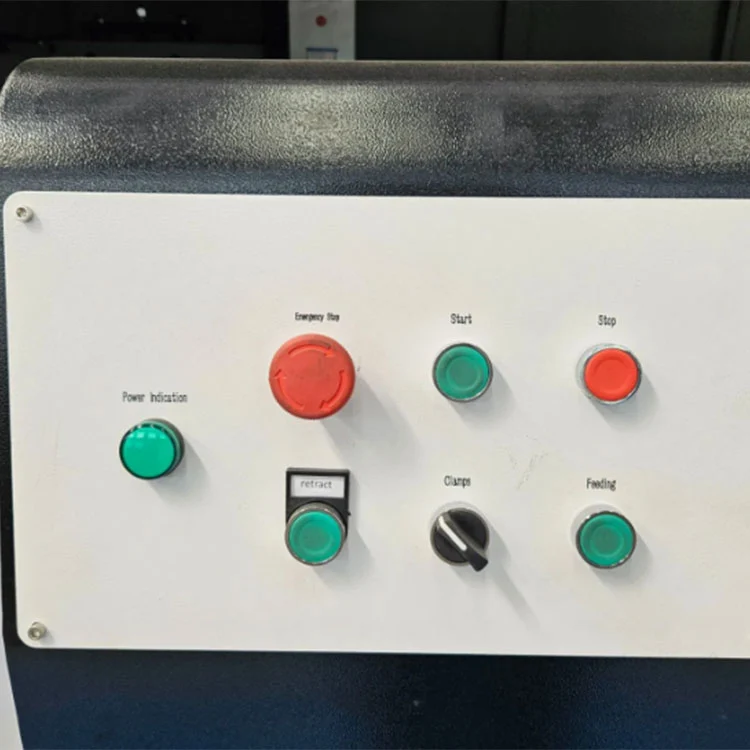

En heltäckande säkerhetskapsling med transparenta paneler omger skärzonen. En nödstoppsknapp, överbelastningsskydd och anti-kollisionssensorer ingår. Ett inbyggt dimkylningssystem minskar skärvärme och damm, håller det omedelbara arbetsområdet renare och uppfyller verkstadens standardsäkerhetskrav.

Hur det fungerar

1. Operatören placerar aluminiumprofilen på arbetsbordet och aktiverar de pneumatiska klämmorna, som säkrar arbetsstycket från både vertikala och horisontella riktningar.
2. Den önskade skärvinkeln ställs in med hjälp av den digitala displayen med magnetisk skala, och de dubbla sågbladen placeras därefter inom ±45°-området.
3. Det hydropneumatiska matningssystemet för fram de spinnande bladen in i profilen med en kontrollerad hastighet (0–3 m/min), skär skåror, spår eller sammansatta vinklar i en enda passage.
4. CNC-systemet stöder CAD-grafikimport och grafisk programmering, vilket gör att operatörer kan definiera skårmönster, hålpositioner och spårdimensioner direkt från designfiler.
5. Den treaxliga helservomotorkonfigurationen (X-, Y-, Z-axlar drivna av kuggstång och kugghjul och kulskruvar) möjliggör äkta treaxlig länkage för borrning, fräsning av spår, runda hål, specialformade hål, nyckelhål och försänkningar i en fastspänning.
6. Ett valfritt tresidigt fällbart arbetsbord gör att profilen kan bearbetas på tre ytor utan ompositionering, vilket förbättrar bearbetningseffektiviteten för komplexa aluminiumprofiler.
7. Efter att skärcykeln är klar dras knivarna tillbaka, klämmorna släpper och den bearbetade profilen tas bort.

Tillverkare & garanti

Shandong Lebulang Precision Machinery Co., Ltd., som fungerar som Lebulang Machine, har producerat aluminiumbearbetningsutrustning vid sin fabrik i Jinan, Kina sedan 1996.Kraftig gardinväggssåglevereras fabriksdirekt med CE- och ISO-certifiering. En 12-månaders garanti gäller för huvudkonstruktionen. Teknisk support på distans, videor om driftträning och en engelsk manual ingår. Utbildning och driftsättning på plats kan ordnas mot en extra kostnad. Reservdelar som sågblad, pneumatiska tätningar och styrkomponenter finns i lager för leverans.

FAQ

F1: Vilken är den maximala profilstorleken som denna maskin kan bearbeta?

S: Standardmodellen klarar profiler upp till 300×250 mm med ett maximalt skärdjup på 175 mm. Anpassade konfigurationer för större sektioner upp till 350×300 mm finns tillgängliga på begäran.

F2: Kan den skära andra vinklar än ±45°?

S: Standardmodellen stöder godtycklig vinkelskärning inom ±45° på båda sidor. En valfri CNC-version utökar intervallet till ±90° för mer komplexa profilgeometrier.

F3: Vad är bearbetningsnoggrannheten?

S: Positioneringsnoggrannheten är specificerad till ±0,1 mm, med repeterad positioneringsnoggrannhet på ±0,05 mm under konsekventa driftsförhållanden.

F4: Tillhandahåller du service och utbildning efter försäljning?

S: Gratis online driftutbildning och teknisk fjärrsupport tillhandahålls. Utbildning och installation på plats kan ordnas separat. En 12-månaders garanti gäller, med livstids teknisk support tillgänglig.

F5: Är maskinen lämplig för massproduktion?

S: Det synkrona skäret med två blad, den pneumatiska fastspänningen och det kontrollerade matningssystemet är designat för kontinuerlig produktion i anläggningar för tillverkning av gardinväggar. Månatlig produktionskapacitet från fabriken är cirka 50 set.
