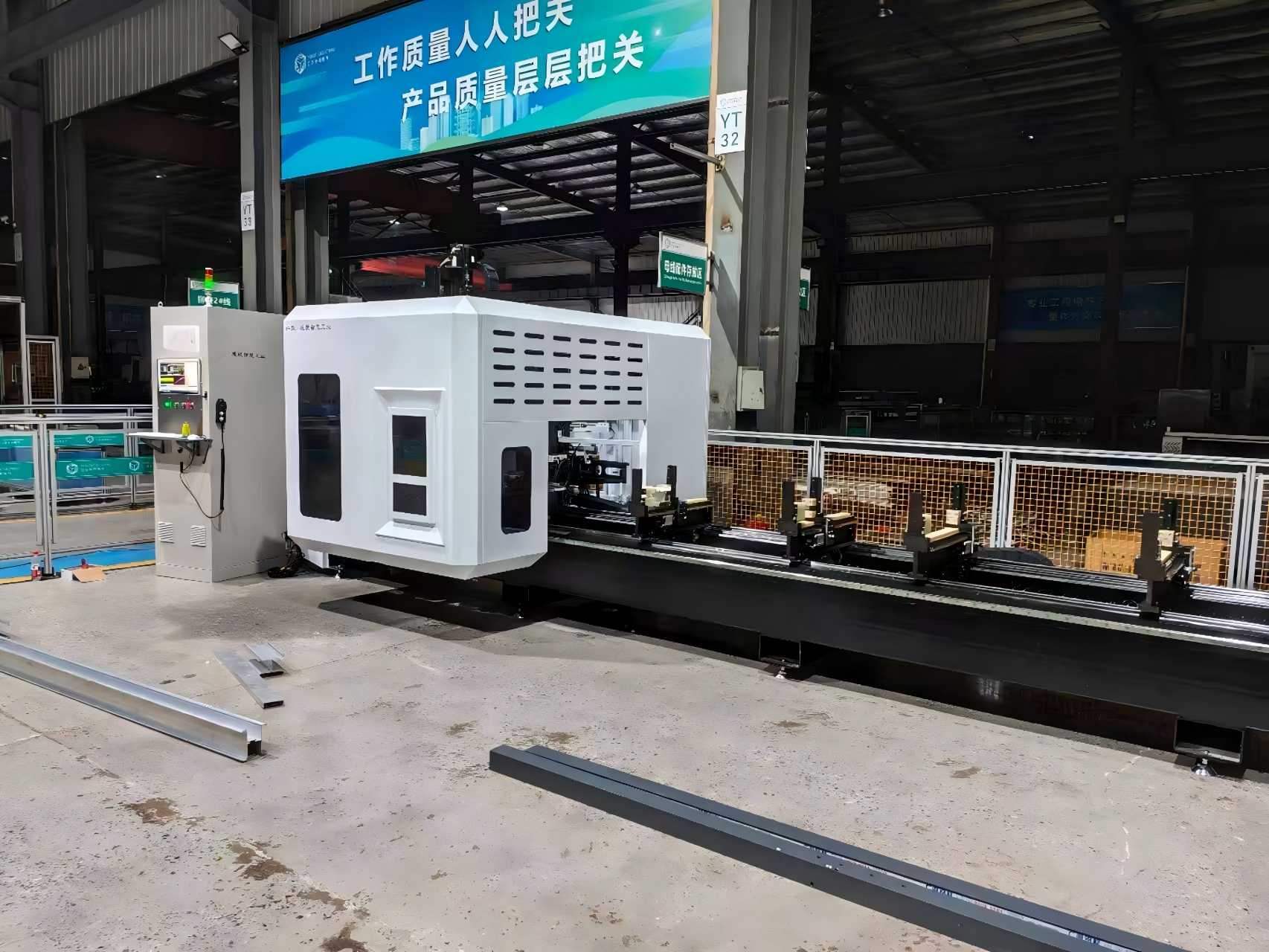

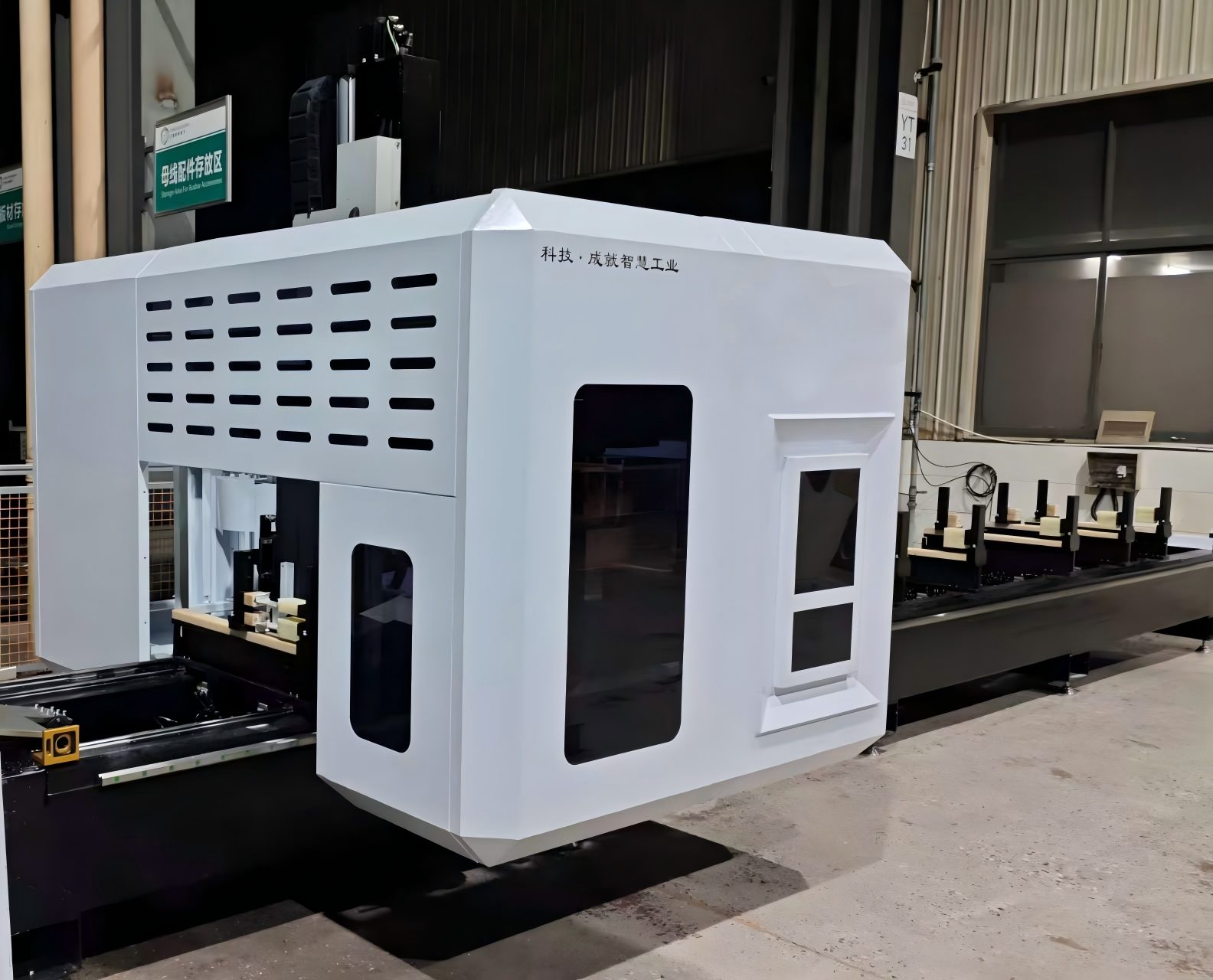

Höghastighets 5-axligt portalbearbetningscenter för tillverkning av gardinväggar

Vårt 5-axliga portalbearbetningscenter med hög styvhet är specialbyggt för den arkitektoniska gardinväggs- och fasadindustrin. Den utmärker sig vid bearbetning av aluminiumprofiler i storformat, enhetliga gardinväggspaneler och komplexa geometrier med ±0,05 mm positioneringsnoggrannhet. Designad för höghastighetsfräsning, borrning, gängning och skärning, förbättrar den avsevärt tillverkningseffektiviteten samtidigt som den säkerställer överlägsen ytkvalitet. CE-certifierad med omfattande eftermarknadsstöd.

Nyckelfunktioner

• 5-axlig simultanbearbetning – Idealisk för komplexa fasadgeometrier och 3D-konturer.

  Kraftig portalstruktur – Hög styvhet och utmärkt vibrationsdämpning för långvarig noggrannhet.

  Bearbetningsområde i stort format – Stöder överdimensionerade gardinväggspaneler, stolpar och akterspegel.

  Höghastighetsspindel – Optimerad för bearbetning av aluminium- och stålprofiler.

  Automatisk verktygsväxlare (ATC) – Minskar stilleståndstid och förbättrar produktiviteten.

  Användarvänligt CNC-system – Kompatibel med vanliga CAD/CAM-program.

  Anpassningsbar konfiguration – OEM/ODM-lösningar tillgängliga för globala entreprenörer.




Tekniska specifikationer

Hur det fungerar

CAD / CAM-ingång

Gardinväggspanelen eller aluminiumprofilen modelleras först i CAD (LogiKal, SchüCal, SolidWorks, etc.).

CAM-programvaran konverterar 3D-modellen till verktygsbanor och G-kod, inklusive skärvinklar, matningshastigheter, spindelhastighet och verktygsbytessekvens.

2. Spänn fast arbetsstycket

Långa gardinväggsprofiler av aluminium/stål eller stora fasadskivor fästs på maskinbädden med hjälp av CNC-styrda rörliga klämmor.

Klämmorna autopositionerar för att undvika kollisioner och håller delen utan deformation.

3. Gantry-strukturen rör sig i X/Y

Maskinen använder en brygga av bryggtyp:

X-axel = portalen rör sig längs med profilen/panelens längd

Y-axel = bearbetningshuvudet rör sig över bredden

Z-axel = spindeln rör sig upp/ner

Detta ger en stor öppen arbetsyta för överdimensionerade gardinväggsdelar.

4. Två roterande axlar lutar spindeln

Förutom X/Y/Z har maskinen:

A-axel = luta runt X

C-axel = rotera runt Z

(eller B/C beroende på huvuddesign)

Så spindeln kan skära sammansatta geringar, vinklade dräneringshål, 3D-fasadkonturer och sidodetaljer utan att lossa delen.

5. 5-axlig samtidig skärning

CNC-styrenheten driver linjära + roterande axlar tillsammans.

Verktyget håller sig i den bästa vinkeln mot ytan → jämnare finish, mindre pladder, ingen omfixering.

Typiska operationer i en uppsättning:

Ändfräsning

Borrning / gängning

Grooving

Geringsskärning

Sågbladsskärning

3D-konturfräsning för komplexa fasader

6. Automatiskt verktygsbyte

Verktyg förvaras i ett magasin (borrar, pinnfräsar, kranar, sågblad).

ATC:n byter verktyg automatiskt under programmet, så att en gardinväggsprofil kan bearbetas helt utan operatörsingripande.

7. Pågående kontroll och utdata

Sonder/givare kontrollerar position och verktygsskick.

CNC:n kompenserar för avvikelser i realtid.

Resultat: en färdig gardinväggsstolpe, akterspegel eller fasadpanel med exakta hål, spår och komplexa vinklar – redo för montering.

Huvudapplikationsomfång

Typiska tillämpningar för5-axligt portalbearbetningscenter för gardinväggomfatta:

1. Höghus förenade gardinväggar i aluminium
2. Glasfasadprofiler med dolda ramar och exponerade ramar
3. Gardinväggshörnfogar och specialformade fasadprofiler
4. Solrum, takfönster och stora fönster- och dörrprofiler i aluminium
5. Punktstödda glasgardinväggar i aluminium
6. Industriell aluminiumfasad och dekorativa väggprofiler i stål
7. Aerospace lätta aluminiumprofiler (tvärindustrikompatibla)

Lämpliga råmaterial: 6063 aluminiumlegering, ihåliga profiler, solid aluminium, tunnväggigt stål, arkitektoniska PVC-profiler.

Applikationsscenarier

Unitized Curtain Wall Production

Arkitektoniska fasadpaneler

Aluminiumstolpar och akterspegel

Komplex gardinväggsgeometri

Glas gardinvägg spårbearbetning

Stål gardinvägg strukturella ramar
