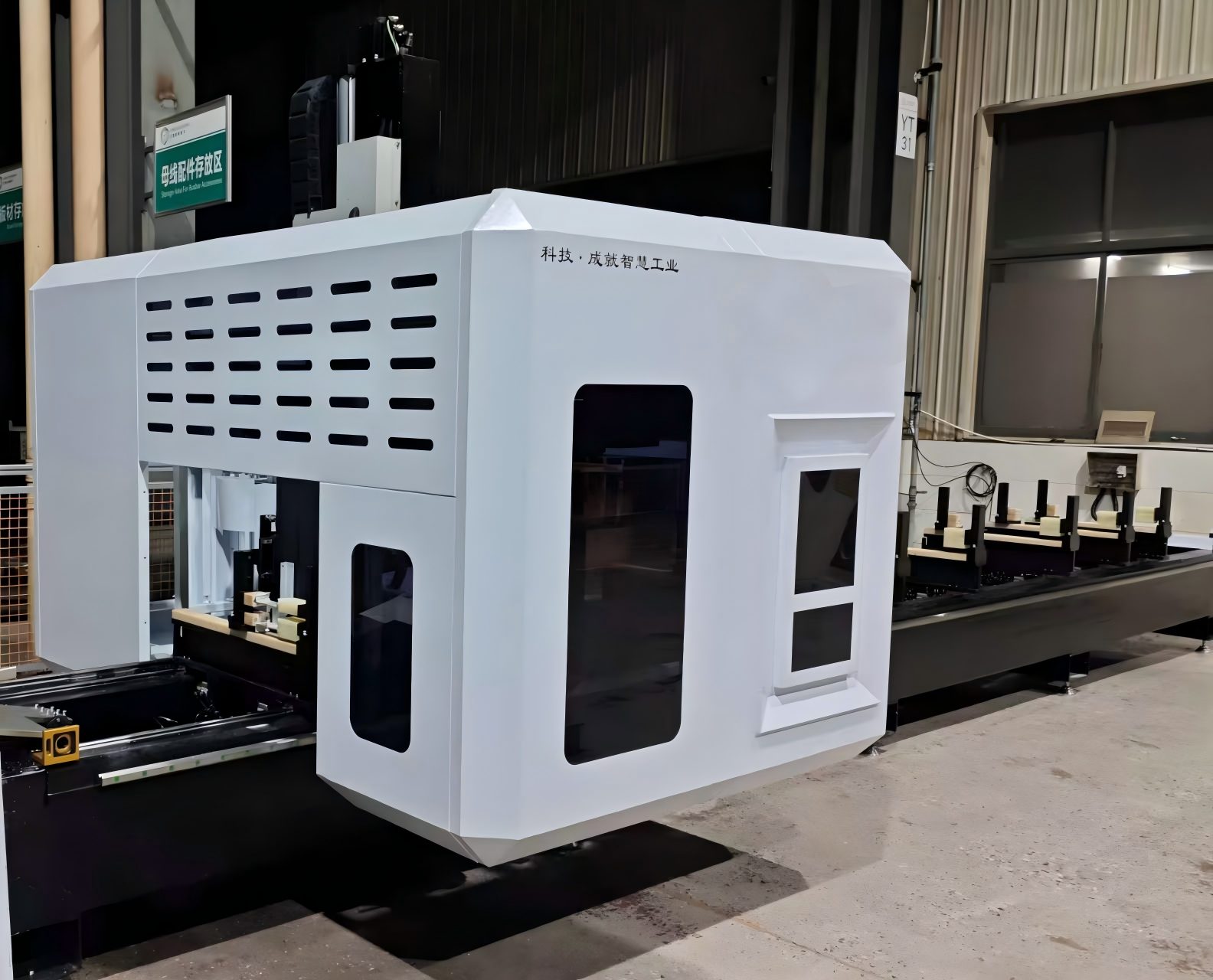

Högstyvt 5-axligt portalbearbetningscenter för gardinväggsprofiler

Vårt 5-axliga portalbearbetningscenter med hög styvhet är specialbyggt för den arkitektoniska gardinväggs- och fasadindustrin. Den utmärker sig vid bearbetning av aluminiumprofiler i storformat, enhetliga gardinväggspaneler och komplexa geometrier med ±0,05 mm positioneringsnoggrannhet. Designad för höghastighetsfräsning, borrning, gängning och skärning, förbättrar den avsevärt tillverkningseffektiviteten samtidigt som den säkerställer överlägsen ytkvalitet. CE-certifierad med omfattande eftermarknadsstöd.

Nyckelfunktioner

• 5-axlig simultanbearbetning – Idealisk för komplexa fasadgeometrier och 3D-konturer.

  Kraftig portalstruktur – Hög styvhet och utmärkt vibrationsdämpning för långvarig noggrannhet.

  Bearbetningsområde i stort format – Stöder överdimensionerade gardinväggspaneler, stolpar och akterspegel.

  Höghastighetsspindel – Optimerad för bearbetning av aluminium- och stålprofiler.

  Automatisk verktygsväxlare (ATC) – Minskar stilleståndstid och förbättrar produktiviteten.

  Användarvänligt CNC-system – Kompatibel med vanliga CAD/CAM-program.

  Anpassningsbar konfiguration – OEM/ODM-lösningar tillgängliga för globala entreprenörer.




Tekniska specifikationer

Hur det fungerar

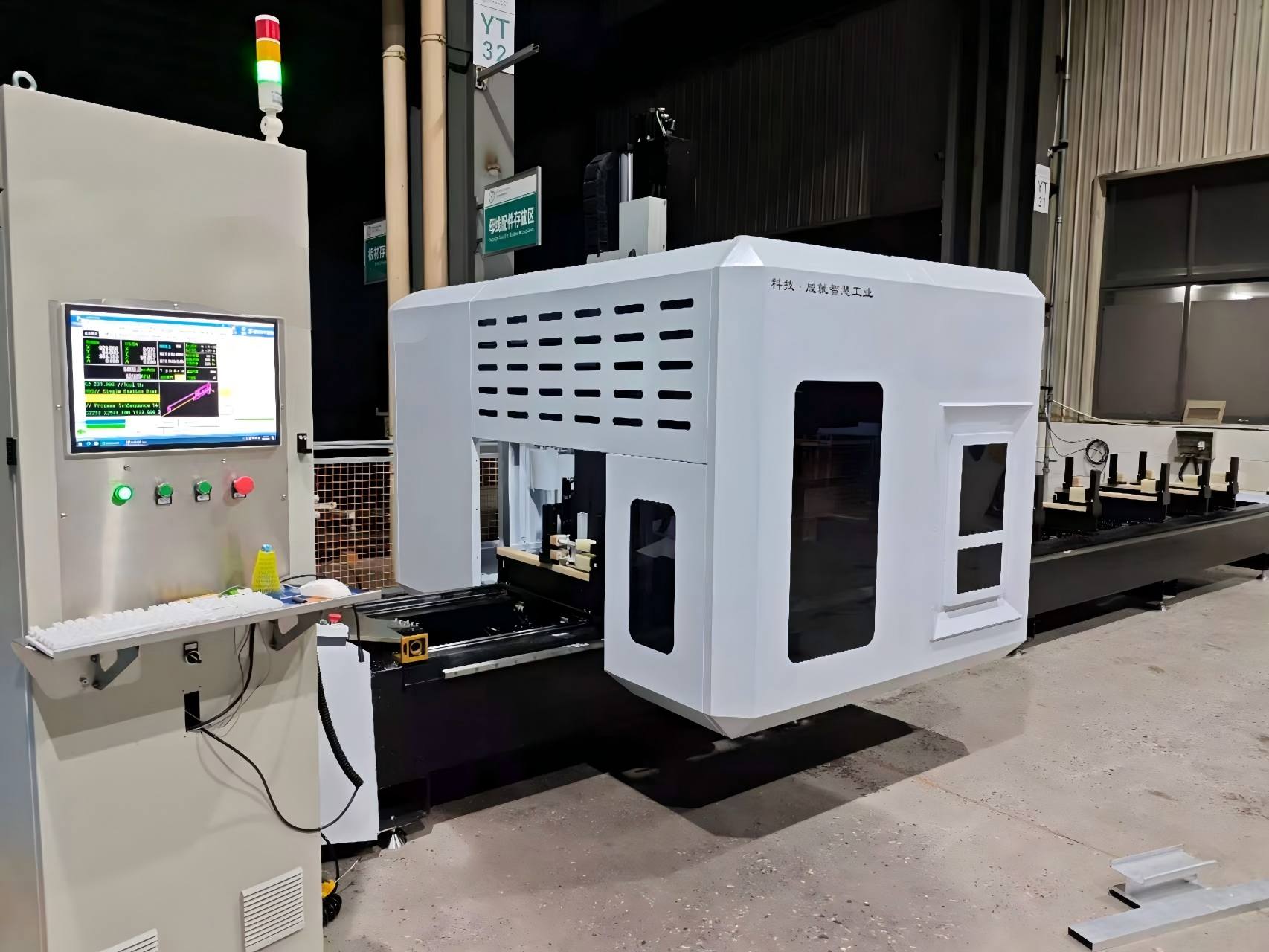

De5-axligt portalbearbetningscenter för gardinväggfungerar med ett rörligt portal över ett fast arbetsbord. Operatören placerar aluminiumprofilen på bordet och aktiverar den pneumatiska eller hydrauliska fastspänningen. Ett förskrivet G-kodprogram laddas via Siemens- eller OSAI-kontrollen. Portalen rör sig längs X-axeln till det första bearbetningsläget, och det 5-axliga huvudet levererar spindeln till önskad vinkel. RTCP kompenserar automatiskt för verktygslängdsförskjutningar under roterande rörelser, så verktygsspetsen följer den programmerade banan exakt. Operationer som borrning, fräsning, gängning och sågning utförs på flera ytor utan att låsa upp profilen. När en bearbetningssekvens avslutas i en zon, går portalen till nästa, eller så går maskinen in i pendelläge, vilket gör att operatören kan lasta av en färdig del och ladda en ny medan bearbetningen fortsätter på den intilliggande fixturen. Spån avlägsnas med en integrerad transportör.

Huvudapplikationsomfång

Typiska tillämpningar för5-axligt portalbearbetningscenter för gardinväggomfatta:

1. Höghus förenade gardinväggar i aluminium
2. Glasfasadprofiler med dolda ramar och exponerade ramar
3. Gardinväggshörnfogar och specialformade fasadprofiler
4. Solrum, takfönster och stora fönster- och dörrprofiler i aluminium
5. Punktstödda glasgardinväggar i aluminium
6. Industriell aluminiumfasad och dekorativa väggprofiler i stål
7. Aerospace lätta aluminiumprofiler (tvärindustrikompatibla)

Lämpliga råmaterial: 6063 aluminiumlegering, ihåliga profiler, solid aluminium, tunnväggigt stål, arkitektoniska PVC-profiler.

Vanliga frågor

1. Vilka material kan denna maskin bearbeta?

Den är optimerad för gardinväggsprofiler i aluminium och stöder även stål och kompositfasadmaterial.

2. Är denna maskin lämplig för enhetliga gardinväggar?

Ja. Det stora portalspännet och 5-axlig kapacitet gör den idealisk för enhetliga och modulära fasadsystem.

3. Kan bearbetningsområdet anpassas?

Absolut. X / Y / Z rörelse och portalbredd kan anpassas efter projektets krav.

4. Vilka styrsystem stöds?

Standardalternativ inkluderar Siemens, Fanuc och OSAI, alla kompatibla med vanliga CAD/CAM-program.

5. Har maskinen stöd för automatiska produktionslinjer?

Ja. Den kan integreras med automatiska lastnings- och lossningssystem för kontinuerlig produktion.
