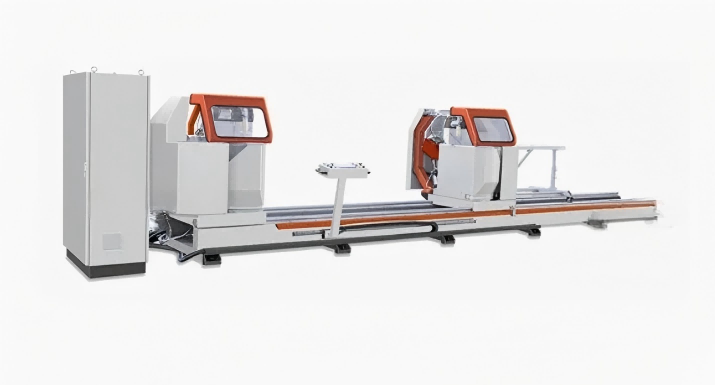

Högprecision 5-axlig CNC sammansatt geringssåg

22,5°--135° aluminiumskåpsram Egenskaper och fördelar

1. 5-axligt CNC intelligent styrsystem

• Utrustad med industriell CNC-styrenhet ochborstlösa servomotorerför alla 5 axlarna, vilket säkerställer jämna, exakta och repeterbara rörelser.
• 15-tums pekskärmmed användarvänligt gränssnitt: Programmera vinklar, längder och skärlägen på några minuter; stöder USB/LAN-dataöverföring.
• Inbyggtautomatisk kompensationför längd- och vinkelfel, eliminerar manuella justeringar och minskar materialspill.

2. Oöverträffad vinkelmångsidighet (22,5°--135°)

• Horisontell rotation: 22,5° (utåt) till 135° (inåt) för obegränsade kombinationer av geringsvinkel.
• Vertikal lutning: 45°--90° för fasskärningar, vilket möjliggör komplex 2D-sammansatt vinkelskärning i en gång.
• Perfekt förhörn av aluminiumskåpsram, dörrkarmgeringar och anpassade arkitektoniska profiler.

3. Högeffektiv skärning med dubbla huvuden

• Två oberoende skärhuvuden (fasta vänster, motoriserade höger) medsynkron eller individuell drift.
• Max klipplängd:6000 mm; hanterar stora aluminiumprofiler för skåpstommar och gardinväggar.
• Uppåtgående skärcykelmed radiell matning: Kombinerar vridning och linjära rörelser för maximal skärkapacitet.



22,5°--135° aluminiumskåpsram

22,5°--135° Aluminium skåpsram Valfria tillbehör

• Etikettskrivare för profilspårning.
• Högeffektiv dammuppsamlare.
• Utökat materialstödställ (upp till 8000 mm).
• Automatiskt matningssystem för massproduktion.

5-axlig CNC sammansatt geringssåg 22,5°--135° Aluminiumskåpsram Tekniska parametrar

• ☆ Strömförsörjningsspänning: 380V±10% 50Hz±2% trefas fyrtrådssystem
• ☆ sågmotoreffekt: 3kW 2800rpm
• ☆ Arbetstryck: 0,6~0,8MPa
• ☆ Sågbladsspecifikationer: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Sågbladsvinkel: 45°~90° godtycklig vinkel
• ☆ Bordsrotationsvinkel: 45 ° ~ 135 ° godtycklig vinkel
• ☆ Skärsektionsområde: 200 mm × 200 mm (skärvinkel vid 90°, bredd × höjd, se snittområdet)
• ☆ Klipplängd: 700mm~5000mm (90°)
• ☆ Bladets matningshastighet: 0~3m/min
• ☆ Skärytans grovhet: ≤ Ra12,5μm

FAQ

5-axlig CNC servokontroll

Helautomatisk kontroll av såghuvudets rotation, lutning och profilpositionering säkerställer exakt sammansatt vinkelkapning utan manuell justering.

Skärprestanda med hög precision

Levererar ±0,1 mm noggrannhet med rena, gradfria snitt, perfekt för framställning av avancerad aluminium och UPVC-profiler.

Sammansatt gerings- och fasskärning

Stöder komplexa vinkelkombinationer, inklusive gering, fas och sammansatta snitt, för gardinväggar och arkitektoniska profiler.

Pneumatiskt profilklämsystem

Flerpunktsklämning säkerställer stabil och säker hållning under skärning, minimerar vibrationer och förbättrar säkerheten.

Maskinstruktur av industriell kvalitet

Kraftig stålram med rostskyddsbeläggning ger långvarig stabilitet och hållbarhet i krävande verkstadsmiljöer.

Användarvänligt CNC-gränssnitt

Intuitiv pekskärmskontroll med förinställda skärprogram förenklar driften och minskar träningstiden.

Höghastighetsklippningseffektivitet

Optimerat spindel- och servosystem möjliggör snabba skärcykler, vilket ökar den dagliga produktionen för fönster- och dörrtillverkare.

Säkerhetsskyddssystem

Utrustad med säkerhetsskydd, nödstopp och automatiskt fellarm för att säkerställa förarens säkerhet
