5-axligt portalbearbetningscenter för gardinvägg

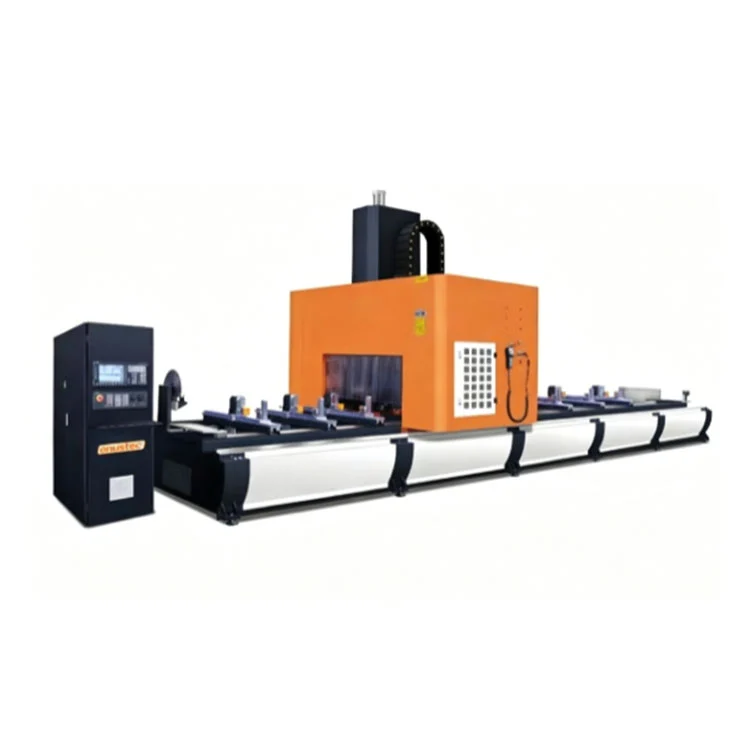

Tillverkad av Lebulang Machine vid dess fabrik i Jinan, Kina — i drift sedan 1996 —5-axligt portalbearbetningscenter för gardinvägginnehar CE- och ISO 9001-certifiering och levereras direkt från fabriken med OEM/ODM-stöd. Detta rörliga portal med 5 axlar CNC-center bearbetar långa gardinväggsprofiler av aluminium i en enda fastspänning och utför fräsning, borrning, sågning och gängning på flera ytor. En höghastighets HSD-spindel (12kW eller 15kW, upp till 18000 rpm) och ett magasin med 12 verktyg plus en dedikerad sågbladsstation (max 400 mm) möjliggör automatiska verktygsbyten. Siemens 828D eller OSAI 5-axelstyrning ger RTCP, pendelbearbetning och automatisk verktygsmätning. Standard X-axelväg är 6500 mm, förlängbar till 9400 mm.

Nyckelfunktioner

• 5-axlig samtidig bearbetning:X-, Y-, Z-, A- och C-axlarna arbetar tillsammans under RTCP för att hålla verktygsspetsen exakt på banan. En uppsättning når fem ytor och profiländen, vilket eliminerar återfixering.
• Långprofilkapacitet:X-axelrörelser upp till 6 500 mm som standard (7 000 mm eller 9 400 mm tillval) hanterar profiler för gardinväggar i full längd utan att flyttas.

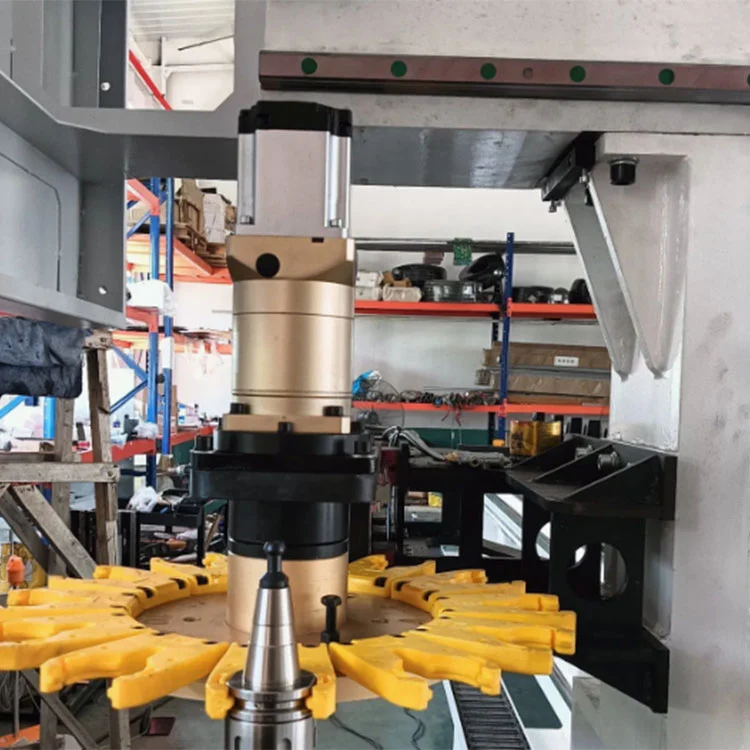

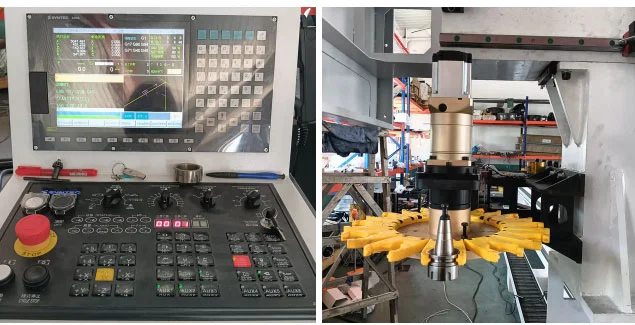

• Integrerad sågning och fräsning:Ett verktygsmagasin med 12 lägen och en intilliggande sågbladsstation (Φ400mm) växlar automatiskt mellan pinnfräsar, borrar, gängtappar och en cirkelsåg för att kapa i längd och hacka inom ett program.
• HSD spindel:12kW eller 15kW luftkyld motor levererar hastigheter från 0 till 18000 rpm, lämplig för aluminiumlegeringar och tunnväggiga stålprofiler.
• Precision och repeterbarhet:Linjära styrningar och servodrivna kulskruvar ger ±0,01 mm positionering och ±0,005 mm repeterbarhet, vilket uppfyller de snäva fogtoleranser som krävs i enhetliga gardinväggar.
• Pendeldrift:Styrningen stöder pendelläge — bearbetning av ett arbetsstycke medan operatören laddar ett annat på en separat fixturzon, vilket minskar vilotiden.

Tekniska specifikationer

Hur det fungerar

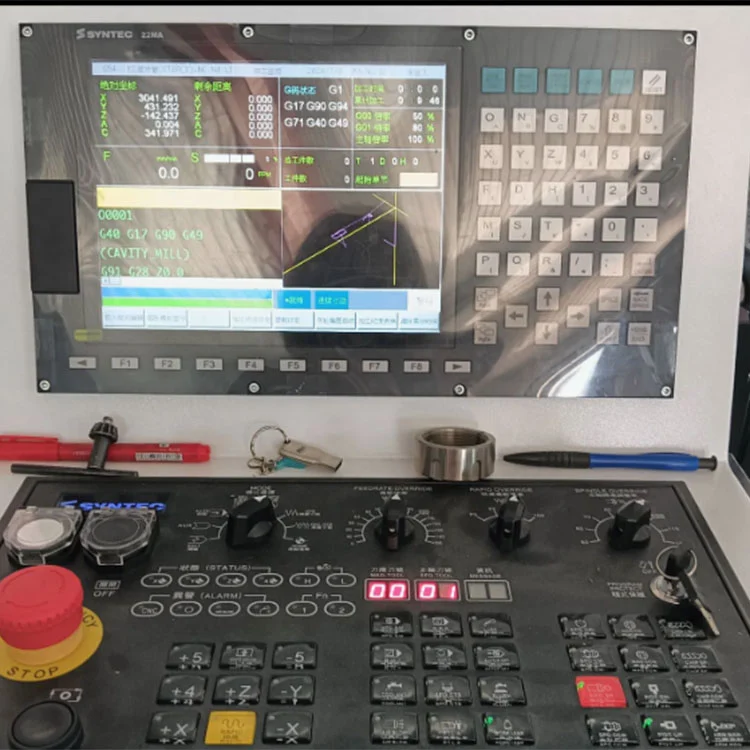

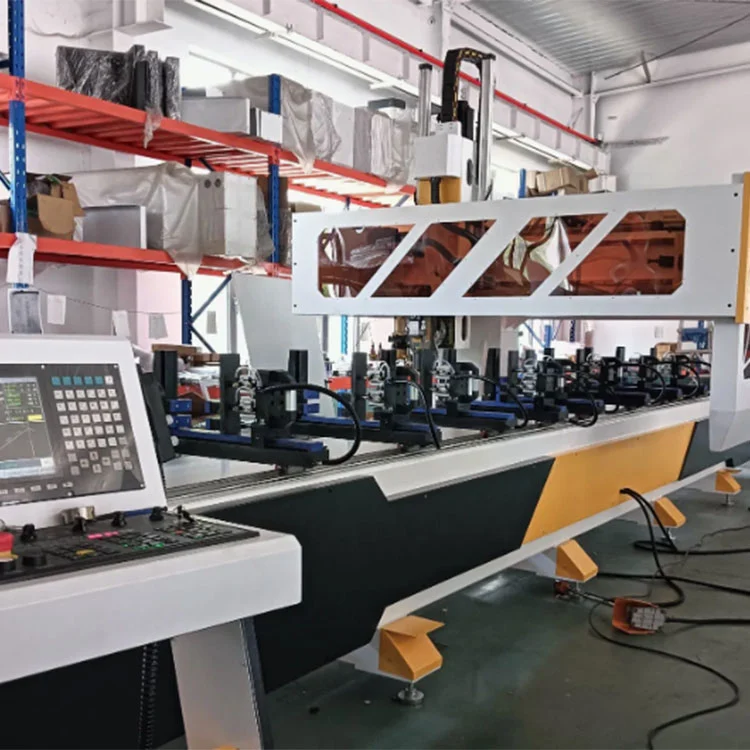

De5-axligt portalbearbetningscenter för gardinväggfungerar med ett rörligt portal över ett fast arbetsbord. Operatören placerar aluminiumprofilen på bordet och aktiverar den pneumatiska eller hydrauliska fastspänningen. Ett förskrivet G-kodprogram laddas genom Siemens- eller OSAI-kontrollen. Portalet rör sig längs X-axeln till det första bearbetningsläget, och det 5-axliga huvudet levererar spindeln till önskad vinkel. RTCP kompenserar automatiskt för verktygslängdsförskjutningar under roterande rörelser, så verktygsspetsen följer den programmerade banan exakt. Operationer som borrning, fräsning, gängning och sågning utförs på flera ytor utan att låsa upp profilen. När en bearbetningssekvens avslutas i en zon, går portalen till nästa, eller så går maskinen in i pendelläge, vilket gör att operatören kan lasta av en färdig del och ladda en ny medan bearbetningen fortsätter på den intilliggande fixturen. Spån avlägsnas med en integrerad transportör.

Huvudapplikationsomfång

Typiska tillämpningar för5-axligt portalbearbetningscenter för gardinväggomfatta:

1. Höghus förenade gardinväggar i aluminium
2. Glasfasadprofiler med dolda ramar och exponerade ramar
3. Gardinväggshörnfogar och specialformade fasadprofiler
4. Solrum, takfönster och stora fönster- och dörrprofiler i aluminium
5. Punktstödda glasgardinväggar i aluminium
6. Industriell aluminiumfasad och dekorativa väggprofiler i stål
7. Aerospace lätta aluminiumprofiler (tvärindustrikompatibla)

Lämpliga råmaterial: 6063 aluminiumlegering, ihåliga profiler, massivt aluminium, tunnväggigt stål, PVC-arkitektoniska profiler.

FAQ

F: Hur använder du din maskin?

S: Varje maskin genomgår fabrikstestning och justering innan leverans. En omfattande videomanual och skriftlig dokumentation tillhandahålls. Fjärrsupport finns också tillgängligt för installationsfrågor och felsökning.

F: Vad är leveranstiden?

S: Produktionen tar vanligtvis 15–25 arbetsdagar efter mottagandet av depositionsbetalningen.

F: Vad är betalningsvillkoren?

S: T/T 30% deposition vid orderbekräftelse, med återstående 70% saldo som ska betalas före leverans.

F: Är du fabrik eller handelsföretag?

S: Lebulang Machine är en tillverkare med egen produktionsanläggning i Jinan, Kina. Vi levererar även kompletterande dörr- och fönsterutrustning för en enda service.

F: Hur är din kapacitet i din verkstad?

S: Vår årliga produktionskapacitet överstiger 800 maskiner.
