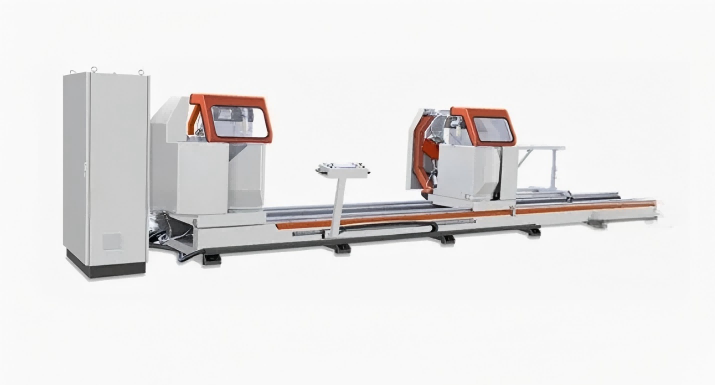

5-axlig CNC fönster- och dörrprofilsåg

22,5°--135° aluminiumskåpsram Egenskaper och fördelar

1. 5-axligt CNC intelligent styrsystem

• Utrustad med industriell CNC-styrenhet ochborstlösa servomotorerför alla 5 axlarna, vilket säkerställer jämna, exakta och repeterbara rörelser.
• 15-tums pekskärmmed användarvänligt gränssnitt: Programmera vinklar, längder och skärlägen på några minuter; stöder USB/LAN-dataöverföring.
• Inbyggtautomatisk kompensationför längd- och vinkelfel, eliminerar manuella justeringar och minskar materialspill.

2. Oöverträffad vinkelmångsidighet (22,5°--135°)

• Horisontell rotation: 22,5° (utåt) till 135° (inåt) för obegränsade kombinationer av geringsvinkel.
• Vertikal lutning: 45°--90° för fasskärningar, vilket möjliggör komplex 2D-sammansatt vinkelskärning i en gång.
• Perfekt förhörn av aluminiumskåpsram, dörrkarmgeringar och anpassade arkitektoniska profiler.

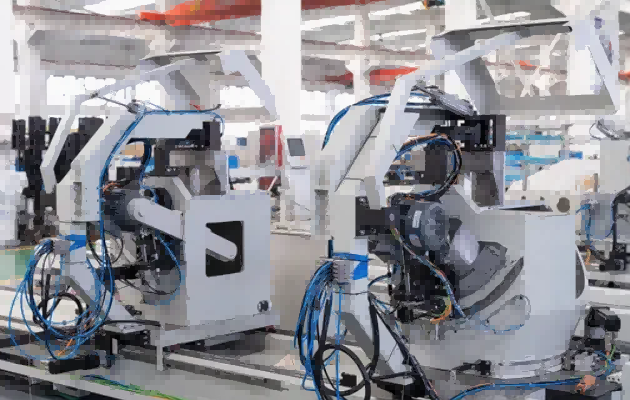

3. Högeffektiv skärning med dubbla huvuden

• Två oberoende skärhuvuden (fasta vänster, motoriserade höger) medsynkron eller individuell drift.
• Max klipplängd:6000 mm; hanterar stora aluminiumprofiler för skåpstommar och gardinväggar.
• Uppåtgående skärcykelmed radiell matning: Kombinerar vridning och linjära rörelser för maximal skärkapacitet.

Nyckelfunktioner

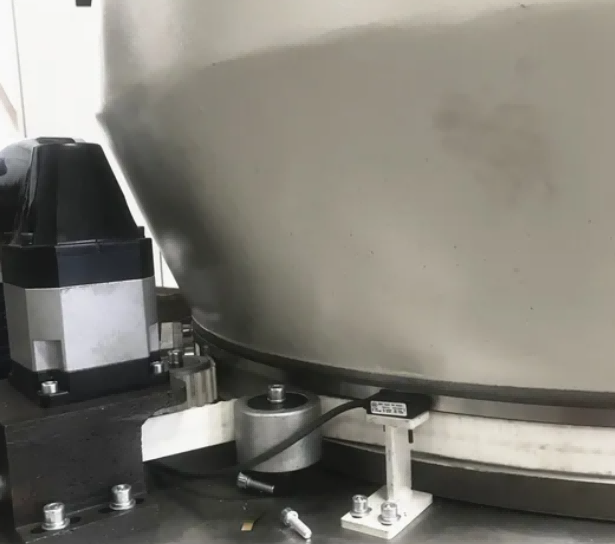

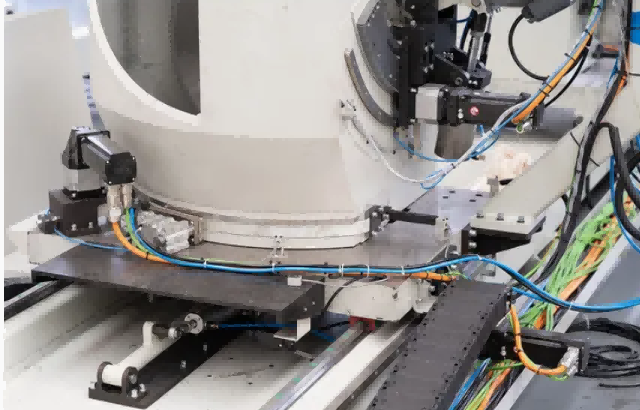

Fullständig kontroll över såghuvudets rotation, lutning och profilpositionering eliminerar manuella justeringar, vilket säkerställer konsekvent precision över komplexa vinklar.

Oöverträffad skärnoggrannhet

Uppnår ±0,1 mm positionsnoggrannhet och ger perfekta gerings-, fas- och sammansatta snitt för avancerade arkitektoniska projekt.

Intelligent CNC-gränssnitt

Ett användarcentrerat kontrollsystem med pekskärm förenklar programmering, lagrar skärmönster och minskar utbildningstiden för föraren.

Överlägsen ytfinish

Höghastighetsblad med hårdmetallspets i kombination med vibrationsdämpande konstruktion ger rena, gradfria skär som inte kräver någon sekundär bearbetning.

Robust pneumatisk klämning

Flerpunktsklämning säkrar profilerna stadigt under kapning, minimerar vibrationer och maximerar säkerheten.

Kraftig industribyggnad

En förstärkt stålram och rostskyddsbeläggning säkerställer långvarig stabilitet, även i produktionsmiljöer med stora volymer.

Optimerad för effektivitet

Automatiserade arbetsflöden och snabba skärcykler ökar den dagliga produktionen avsevärt samtidigt som materialspillet minskar.



22,5°--135° aluminiumskåpsram

5-axlig CNC sammansatt geringssåg 22,5°--135° Aluminiumskåpsram Tekniska parametrar

• ☆ Strömförsörjningsspänning: 380V±10% 50Hz±2% trefas fyrtrådssystem
• ☆ sågmotoreffekt: 3kW 2800rpm
• ☆ Arbetstryck: 0,6~0,8MPa
• ☆ Sågbladsspecifikationer: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Sågbladsvinkel: 45°~90° godtycklig vinkel
• ☆ Bordsrotationsvinkel: 45 ° ~ 135 ° godtycklig vinkel
• ☆ Skärsektionsområde: 200 mm × 200 mm (skärvinkel vid 90°, bredd × höjd, se snittområdet)
• ☆ Klipplängd: 700mm~5000mm (90°)
• ☆ Bladets matningshastighet: 0~3m/min
• ☆ Skärytans grovhet: ≤ Ra12,5μm

FAQ

F1: Vilka material kan denna maskin bearbeta?

S: Den är optimerad för aluminium-, UPVC- och kompositprofiler. För stål eller rostfritt stål, vänligen kontakta oss för en specialiserad modell.

F2: Kan skärprogram sparas och återanvändas?

S: Ja, CNC-systemet tillåter obegränsad lagring av skärmönster, vilket möjliggör snabb återkallning för upprepade beställningar.

F3: Tillhandahålls operatörsutbildning?

A: Ja. Vi tillhandahåller detaljerade manualer, instruktionsvideor och distansutbildningar för att säkerställa en smidig start.

F4: Vad är den typiska ledtiden?

S: Standardmaskiner kräver 15–25 arbetsdagar. Anpassade CNC-system kan kräva 25–35 arbetsdagar.
