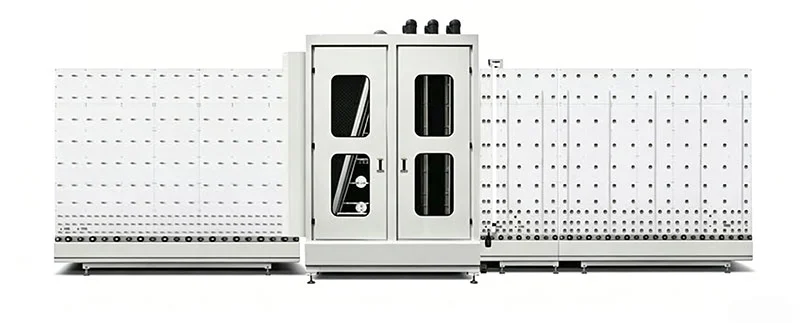

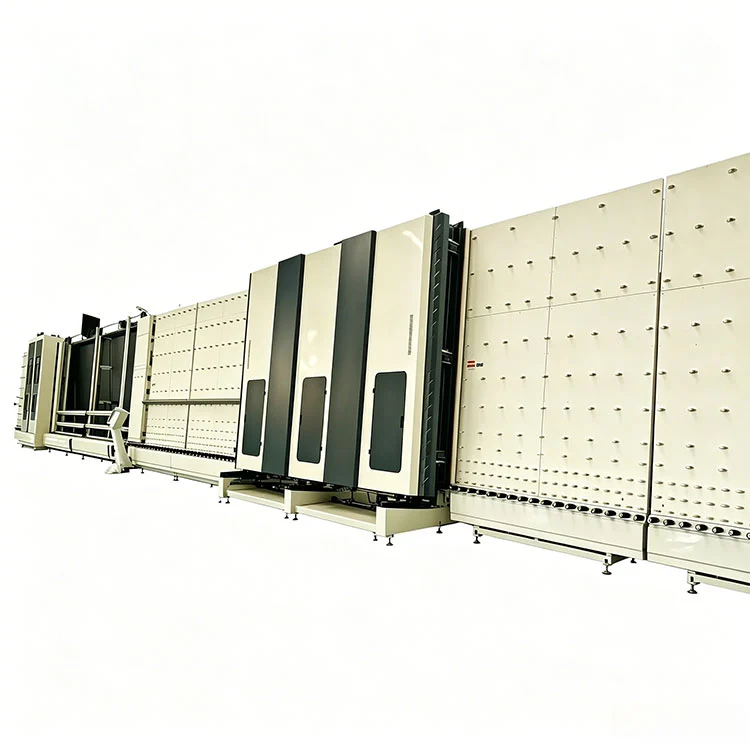

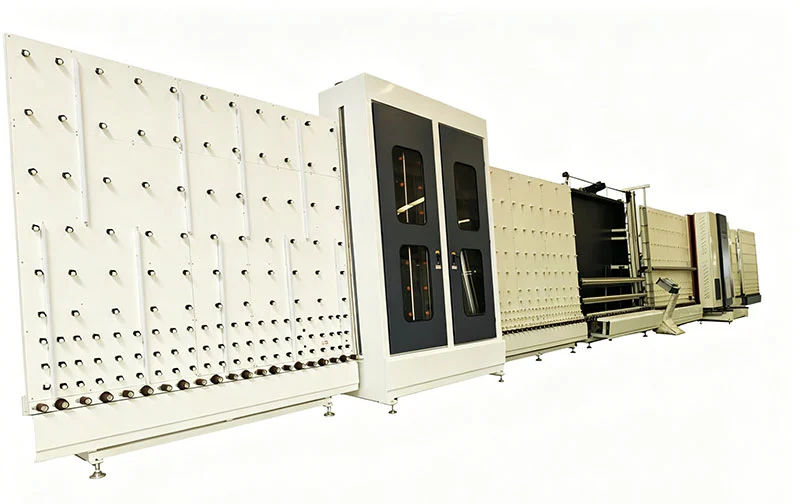

2000 Vertikal CNC-tvätttorkpresslinje för maskin för isolerat och härdat glas

Kärnfunktioner

De2000 Vertikal CNC-tvätttorkpresslinje för maskin för isolerat och härdat glasär uppbyggd kring en vertikal transportstruktur, som gör att vatten kan rinna av genom tyngdkraften under tvätt- och sköljningsstegen och hjälper till att hålla glasytan fri från kvarvarande droppar innan torkning.

1. Tvätta, torka och pressa i en rad:De tre stegen är anordnade sekventiellt på en enda transportbana. Glasskivor kommer in i laständen och går ut som pressade isolerglasenheter eller rengjorda enstaka rutor. Ingen manuell överföring mellan stationer krävs. Den vertikala layouten tar mindre golvyta än en motsvarande horisontell uppställning.
2. CNC-pekskärmskontroll:En industriell pekskärm fungerar som operatörsgränssnitt. Parametrar för olika glastyper - tvätttid, torktemperatur, presstryck och transportörhastighet - kan sparas som namngivna recept och hämtas från minnet. Systemet loggar larm och ger felkodsavläsningar på skärmen.
3. Högtryckstvätt med recirkulation:Dubbelradiga sprutmunstycken levererar vatten med justerbart tryck till båda glasytorna. Ett flerskiktsfiltreringssystem fångar upp partiklar och gör att samma vatten kan recirkuleras. Den genomsnittliga vattenförbrukningen är cirka 0,8 m³ per timme och filterelementen är tillgängliga för rengöring utan större demontering.
4. Uppvärmd lufttorkning:Torkdelen använder en sluten varmluftkammare med ett temperaturområde på 40°C till 120°C, steglöst justerbar. Luft cirkuleras genom värmare och riktas mot glasytan med luftknivar. Kammaren är förseglad för att förhindra att damm tränger in, så torkat glas förorenas inte igen före pressning.
5. Hydraulisk pressstation:Presskraften genereras av en hydraulcylinder med tryck justerbart från 0,2 MPa till 1,2 MPa. Presshastigheten och hålltiden är programmerbara. För härdat glas kan tryckrampen ställas in på en skonsammare profil för att minska risken för brott.
6. Tillgång till byggnad och underhåll:Ramen är tillverkad av förtjockad kolstålplåt. Lager, tätningar och borstrullar är specificerade för kontinuerlig drift. Servicepaneler på sidorna av varje sektion ger tillgång till pumpar, filter och fläktmotorer utan att ta bort transportörens struktur.
7. Kompatibilitet med glastyp:Linjen hanterar isolerglas, härdat glas, arkitektoniska paneler och gardinväggsglas. Minsta och maxstorlekar är 280×450 mm respektive 2000 mm i bredd. Både standard och anpassad bearbetning stöds genom justering av de lagrade parameteruppsättningarna.

Tekniska specifikationer

Alla parametrar som anges nedan för2000 Vertikal CNC-tvätttorkpresslinje för maskin för isolerat och härdat glasverifieras under fabrikstestning före leverans. En besiktningsrapport före leverans tillhandahålls med varje beställning.

Linje arbetsflöde

Glasskivor rör sig genom2000 Vertikal CNC-tvätttorkpresslinje för maskin för isolerat och härdat glasi en kontinuerlig vertikal orientering. Vid lastningsstationen placerar operatören glasrutan på transportören. Den första sektionen tvättar båda ytorna med recirkulerat vatten genom tvåradiga spraymunstycken, följt av en sköljning med färskvatten. Glaset går sedan in i den uppvärmda torkkammaren, där luftknivar riktar varm luft över ytan. Efter torkning fortsätter glaset till pressstationen. För isolerglasenheter är distansramen – redan belagd med primärt tätningsmedel – placerad mellan två rutor, och den hydrauliska pressen sammanför dem under kontrollerat tryck. Enstaka härdat glasrutor kan passera genom linjen med pressstationen inställd på bypass-läge. Det färdiga glaset kommer ut vid avlastningsänden.

Nyckelkomponenter

• CNC-pekskärm och PLC:Industriell kontrollenhet med färgdisplay. Lagrar flera glasrecept. Visar realtidsstatus för varje sektion och loggar larmhistorik.
• Spraymunstycken och filtrering:Plattstrålemunstycken i rostfritt stål arrangerade i dubbla rader. Ett filtersystem i tre steg – grov sikt, finmaskigt och aktivt kol – renar recirkulerat vatten innan det återgår till spraykretsen.
• Värme- och torkenhet:Elektriska värmeelement inuti en förseglad kammare. Luftknivar är placerade för att täcka hela glasets bredd. Temperatursensorer återkopplas till PLC:n för styrning med sluten slinga.
• Hydraulisk presscylinder:Dubbelverkande hydraulcylinder med tryckgivare. Tryckkraft, ramptid och hålltid ställs in på pekskärmen.
• Transportörsystem:Motordrivna rullar med gummibelagda ytor transporterar glaset. Hastigheten kan varieras från 1 till 6 m/min genom en inverterdrift.
• Ram och skydd:Kolstålstruktur med korrosionsbeständig färg. Transparenta säkerhetspaneler omsluter tvätt- och torksektionerna. Nödstoppsknappar finns vid lastnings- och lossningsstationerna.

Tillverkare & garanti

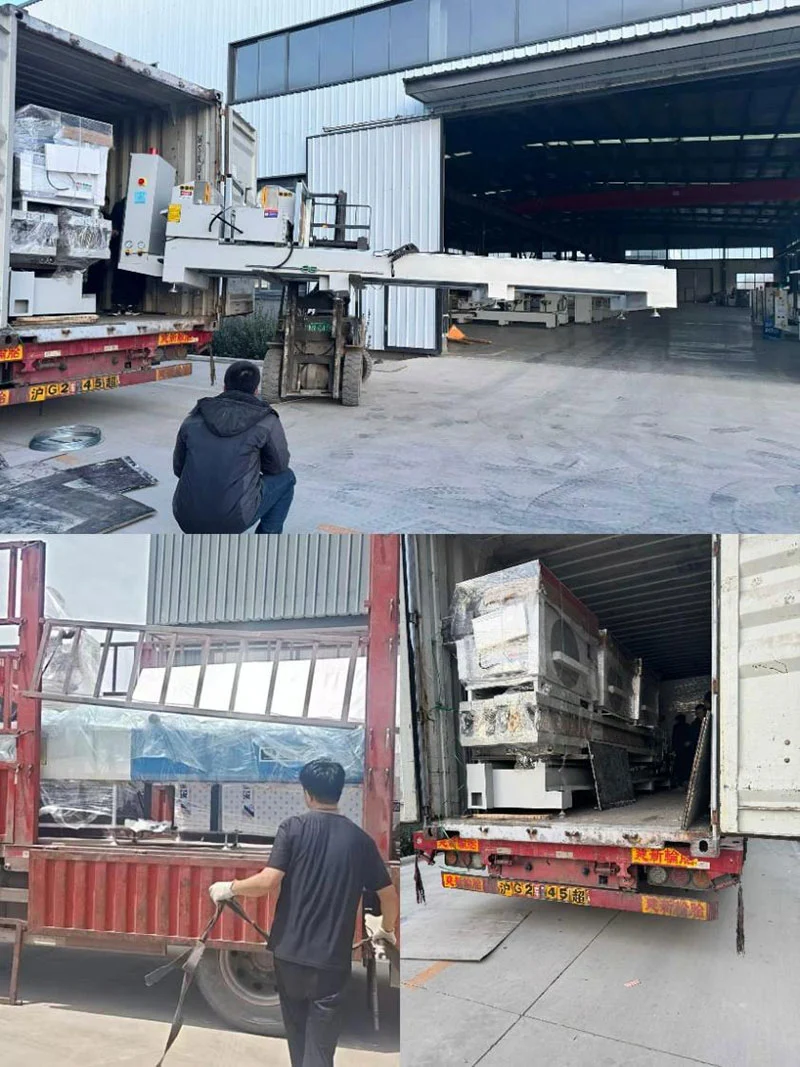

Shandong Lebulang Precision Machinery Co., Ltd., som fungerar som Lebulang Machine, har tillverkat glas- och fönsterbearbetningsutrustning vid sin anläggning i Jinan sedan 1996. Företaget täcker FoU, komponentbearbetning, montering, testning och försäljning inom en organisation. De2000 Vertikal CNC-tvätttorkpresslinje för maskin för isolerat och härdat glasär byggd under detta integrerade system och levereras direkt från fabriken. CE- och ISO 9001-certifiering gäller. Ett års garanti täcker huvudstrukturen, exklusive normalt slitage. Teknisk support på distans och driftutbildning ingår. Reservdelar finns i lager och kan skickas internationellt. Installation och driftsättning på plats kan ordnas som en separat tjänst.

FAQ

F1: Vilka typer av glas kan denna produktionslinje bearbeta?

A: Den2000 Vertikal CNC-tvätttorkpresslinje för maskin för isolerat och härdat glasär byggd för isolerglas och härdat glas, och stöder även arkitektoniskt, dörr- och fönster- och gardinväggglas inom ett tjockleksområde på 4 mm till 25 mm. Den är inte avsedd för glas som är tunnare än 3 mm eller tjockare än 25 mm.

F2: Är maskinen svår att använda för nyanställda?

S: Driften använder en CNC-pekskärm med lagrade recept för olika glastyper. En engelskspråkig manual och videoguide tillhandahålls. Fjärrstyrning är tillgänglig under installationen. Baserat på feedback från produktionsanläggningar blir operatörerna bekväma med den dagliga driften inom en till två arbetsdagar.

F3: Hur ofta behöver det cirkulerande vattensystemet underhållas?

S: Flerskiktsfiltreringssystemet gör att vatten kan recirkuleras under längre perioder. Filterskärmarna bör kontrolleras och rengöras enligt ett schema som bestäms av den dagliga glasgenomströmningen. Ersättningsfilterelement finns som reservdelar. Vattentankens nivå fylls på med jämna mellanrum för att kompensera för avdunstning.

F4: Kan utrustningens spänning anpassas för olika länder?

S: Standardkonfigurationen körs på 380V trefas 50Hz. Spänningen och frekvensen kan specificeras vid beställningstillfället - till exempel 220V/60Hz eller 415V/50Hz - så att maskinen matchar lokala strömstandarder utan att behöva en extern transformator.
