Ultraprecis CNC-cirkelsåg för industriella aluminiumprofiler

Tekniska specifikationer

Hur sågen fungerar

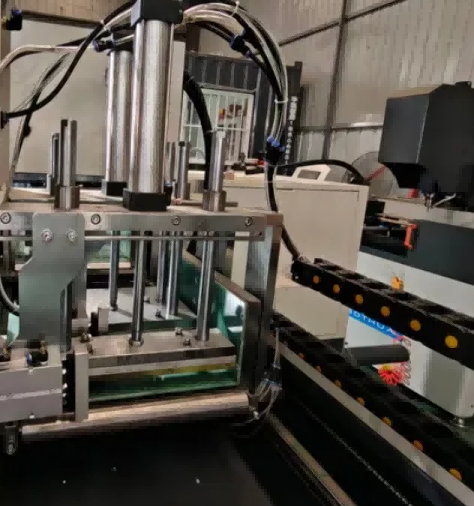

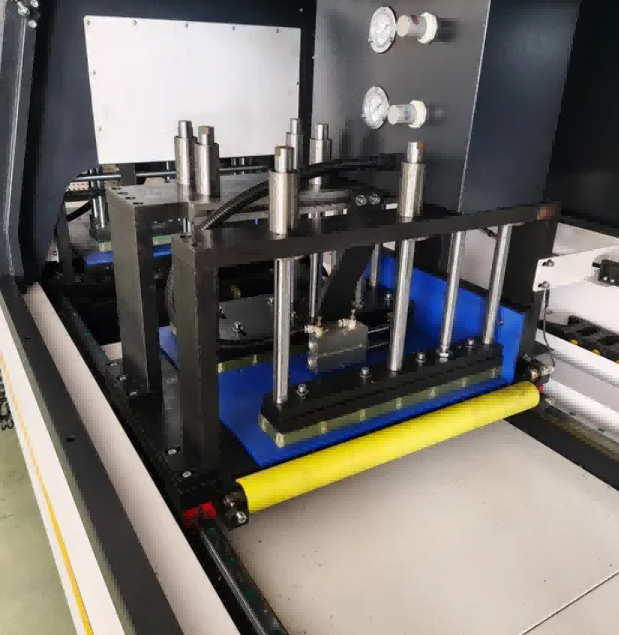

DeCNC-cirkelsåg för industriella aluminiumprofilerarbetar med en servodriven matningsaxel som positionerar profilen under sågbladet enligt längden som anges på pekskärmen. Operatören laddar aluminiumprofilen på inmatningsrullbordet, väljer skärprogram från minnet eller anger nya dimensioner och startar cykeln. Pneumatiska klämmor kopplas in från både vertikala och horisontella riktningar för att hålla profilen mot referensstoppen. Såghuvudet, utrustat med en gas-vätskedämpande cylinder, sjunker genom materialet med en kontrollerad matningshastighet för att producera ett fyrkantigt, gradfritt snitt. En finfördelad skärvätskespray kyler bladet och arbetsstycket under skärningen. Efter att bladet har dragits tillbaka släpper klämmorna och servomatningen för fram profilen till nästa skärläge. Standardkonfigurationen skär vid 90° och ±45°. Med CNC-vinkelmodulen (tillval) roterar såghuvudet till valfri vinkel mellan 22,5° och 157,5° under programkontroll.

Nyckelfunktioner

±0,1 mm skärnoggrannhet – Servokontrollerad matning säkerställer exceptionell repeterbarhet.

Helautomatisk cykel – Integrerad automatisk laddning, fastspänning, skärning och avlastning.

Kraftig ram – Avspänningsavlastad svetsad stålkonstruktion minskar vibrationer och förlänger bladets livslängd.

Gradfri skärning – Optimerad knivhastighet och dimkylningssystem minimerar efterbearbetningen.

Flexibel vinkelskärning – Standard 45° / 90°; anpassade vinklar tillgängliga på begäran.

Användarvänligt CNC-gränssnitt – Intuitivt pekskärms-HMI för snabb installation och minimal träning.

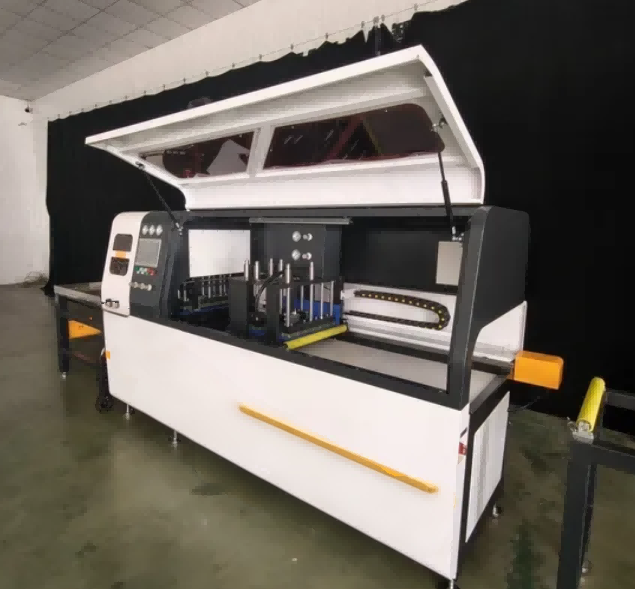

Säkerhet först – helt sluten skydd med säkerhetsspärrar och CE-kompatibelt elskåp

Arbetsprocess

Automatisk lastning – Profiler laddas via rullbana eller automatisk lastare.

Precisionspositionering – Servodriven matning säkerställer exakt klipplängd.

Säker fastspänning – Pneumatiska/hydrauliska klämmor håller profilerna stadigt.

Höghastighetsskärning – CNC-kontrollerat såghuvud utför rena, exakta snitt.

Spånborttagning och kylning – Integrerad kylning och spåntransportör håller arbetsytan ren.

CNC-cirkelsåg för industriella aluminiumprofiler Valfria uppgraderingsmoduler

1. Nollsvansskärningsstruktur (restsvans ≤5 mm, högt materialutnyttjande)
2. Automatisk på- och avlastningsrullbana för 6m långa profiler
3. CNC-skärmodul med godtycklig vinkel (22,5°--157,5°)
4. Stor kapacitet spånlagring dammsamlare
5. IoT-fjärrmodul för onlinediagnos och datastatistik
6. Bunt synkron klämfixtur i flera delar
7. Anpassad utökad matningsväg upp till 12000 mm

Efterlevnad och support

Överensstämmelse: CE / ISO 9001 certifierad tillverkningsprocess

Support efter försäljning: Fjärrdrifttagning, teknisk videosupport och reservdelsförsörjning

Garanti: 12 månaders standardgaranti (förlängbar)

Anpassning: OEM/ODM-tjänster tillgängliga för profilstorlek och automationsnivå

FAQ

F1: Vilka profiler kan denna CNC-såg skära?

S: Den är designad för industriella aluminiumprofiler, inklusive fönster/dörrsektioner, gardinväggar och solramar. Skräddarsydda lösningar finns tillgängliga för större profiler.

F2: Är maskinen helautomatisk?

A: Ja. Den stöder automatisk matning, fastspänning, skärning och lossning, vilket endast kräver en operatör.

F3: Kan den skära i andra vinklar än 90°?

A: Ja. Standardmodeller stöder 45° och 90°; anpassad vinkelskärning är tillgänglig på begäran.

F4: Vad är skärnoggrannheten?

S: Matningsnoggrannheten är ±0,1 mm, vilket säkerställer hög repeterbarhet för massproduktion.
