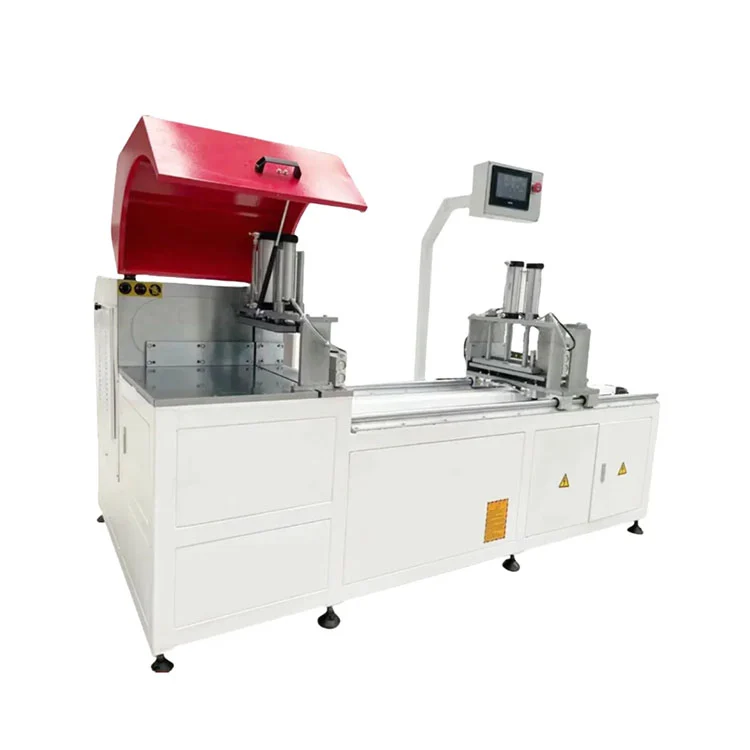

CNC-cirkelsåg för industriella aluminiumprofiler

Tekniska specifikationer

Hur sågen fungerar

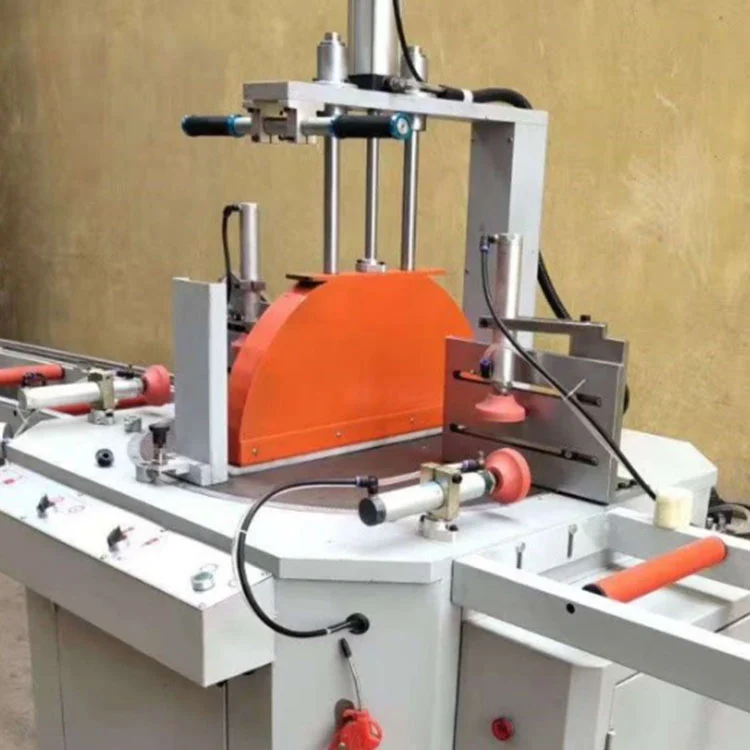

DeCNC-cirkelsåg för industriella aluminiumprofilerarbetar med en servodriven matningsaxel som positionerar profilen under sågbladet enligt längden som anges på pekskärmen. Operatören laddar aluminiumprofilen på inmatningsrullbordet, väljer skärprogram från minnet eller anger nya dimensioner och startar cykeln. Pneumatiska klämmor kopplas in från både vertikala och horisontella riktningar för att hålla profilen mot referensstoppen. Såghuvudet, utrustat med en gas-vätskedämpande cylinder, sjunker genom materialet med en kontrollerad matningshastighet för att producera ett fyrkantigt, gradfritt snitt. En finfördelad skärvätskespray kyler bladet och arbetsstycket under skärningen. Efter att bladet har dragits tillbaka släpper klämmorna och servomatningen för fram profilen till nästa skärläge. Standardkonfigurationen skär vid 90° och ±45°. Med CNC-vinkelmodulen (tillval) roterar såghuvudet till valfri vinkel mellan 22,5° och 157,5° under programkontroll.

Nyckelkomponenter

• Servo matningsaxel:En AC-servomotor driver X-axelns kulskruv för profilpositionering. Positioneringsnoggrannheten är ±0,05 mm, med tolerans för upprepad skärning inom ±0,1 mm. Standardhandtag för matningsrörelser kapade längder från 350 mm till 6500 mm.
• Såghuvudenhet:En motor på 5,5 kW eller 7,5 kW driver ett cirkelsågblad av volframkarbid med 2800 rpm. Gas-vätskedämpningscylindern styr den vertikala matningshastigheten för att matcha materialtjockleken och bladbelastningen.
• Pneumatiskt klämsystem:Dubbla vertikala och horisontella klämmor med mjuka käftar håller profilen mot det bakre staketet och bordet. Spännkraften är justerbar genom lufttrycksregulatorn inställd på mellan 0,5 och 0,8 MPa.
• CNC-kontroller och pekskärm:En importerad PLC parad med en 10-tums flerspråkig pekskärm hanterar programlagring, längdinmatning, vinkelval och cykelkontroll. USB- och nätverksanslutning stöds för programöverföring.

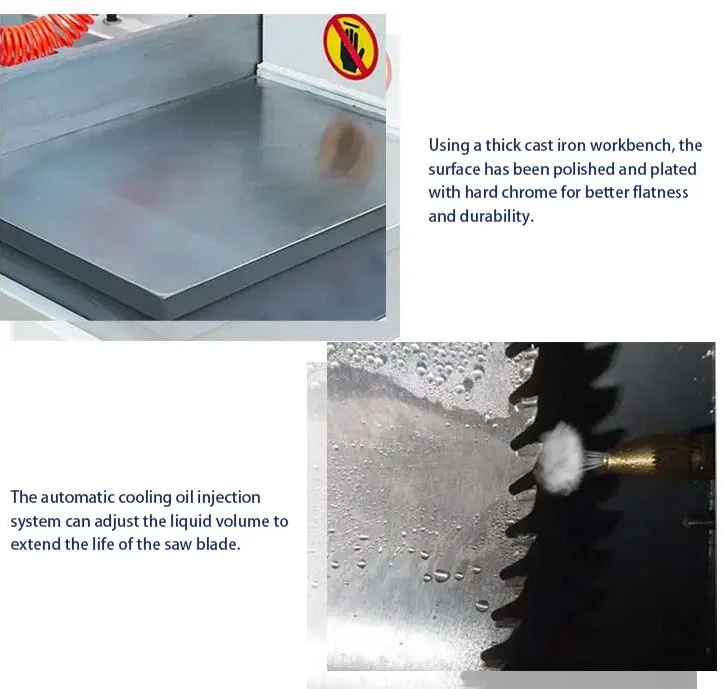

• Kylsmörjsystem:Ett automatiskt finfördelat skärvätskesystem applicerar en dimma av smörjmedel på bladet och skärzonen. Detta minskar friktionen, förlänger bladets livslängd och hjälper till att skapa en ren skäryta.
• Säkerhetsskåp:Ett helt sluten knivskydd täcker skärområdet. En nödstoppsknapp och kollisionsskyddssensor stoppar maskinen om ett hinder upptäcks i bladets väg.

CNC-cirkelsåg för industriella aluminiumprofiler Standardtillbehör

1. CNC servomatningskontrollsystem + 10-tums flerspråkig pekskärm
2. Importerat volframkarbid cirkelsågblad för aluminium
3. Gas-vätskedämpande skärsåghuvudenhet
4. Dubbel pneumatisk automatisk klämanordning med mjuka anti-repa käftar
5. Automatiskt kylsmörjningscirkulationssystem
6. Helt inneslutet skyddskåpa för skyddsblad
7. Rörledning för uppsamling av damm för aluminiumspån
8. Nödstoppsknapp, kollisionsskyddssensor
9. Komplett engelsk drift- och underhållsmanual, reservdelsverktygssats

CNC-cirkelsåg för industriella aluminiumprofiler Valfria uppgraderingsmoduler

1. Nollsvansskärningsstruktur (restsvans ≤5 mm, högt materialutnyttjande)

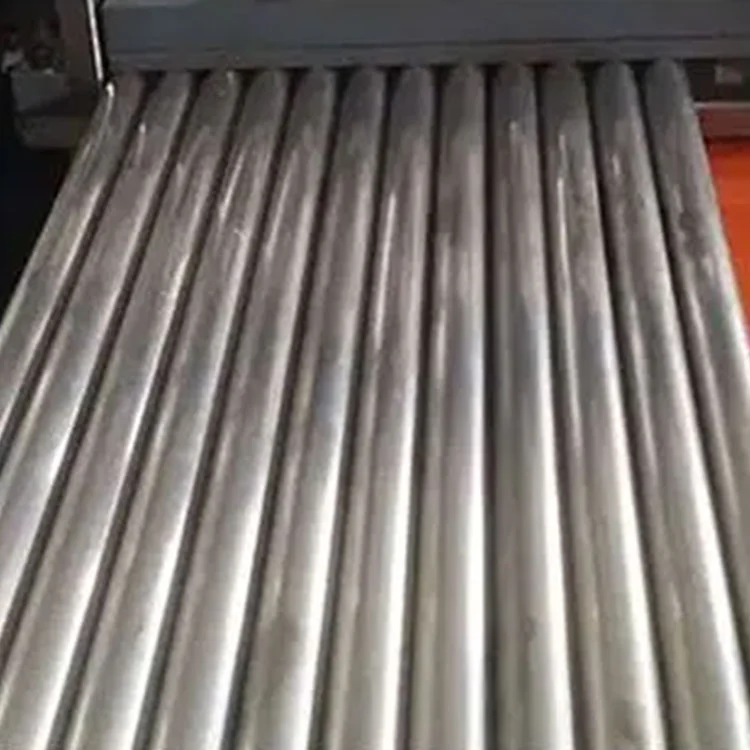

2. Automatisk på- och avlastningsrullbana för 6m långa profiler
3. CNC-skärmodul med godtycklig vinkel (22,5°--157,5°)
4. Stor kapacitet spånlagring dammsamlare
5. IoT-fjärrmodul för onlinediagnos och datastatistik
6. Bunt synkron klämfixtur i flera delar
7. Anpassad utökad matningsväg upp till 12000 mm

Tillämpningsomfång

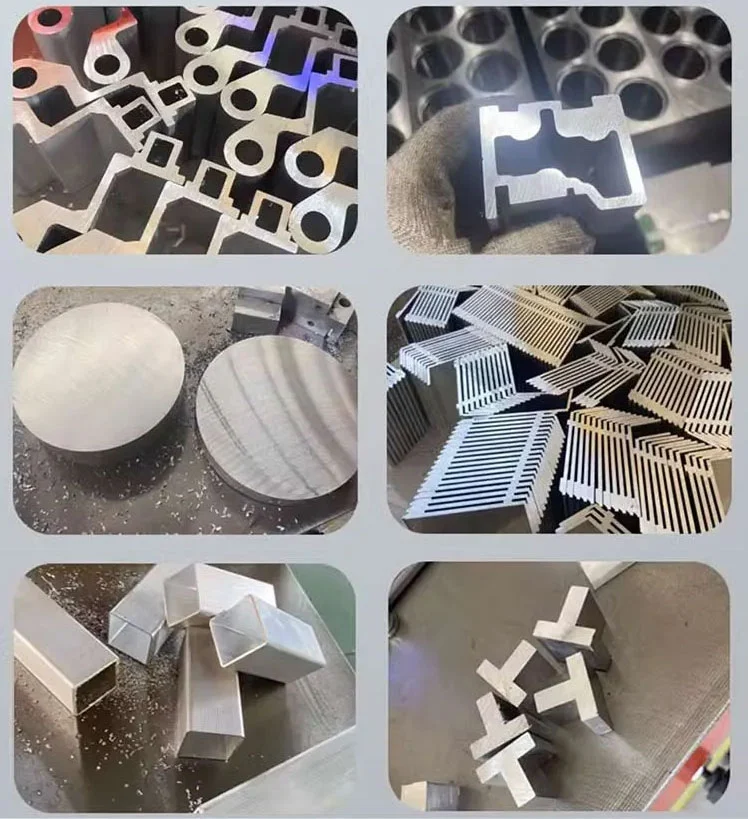

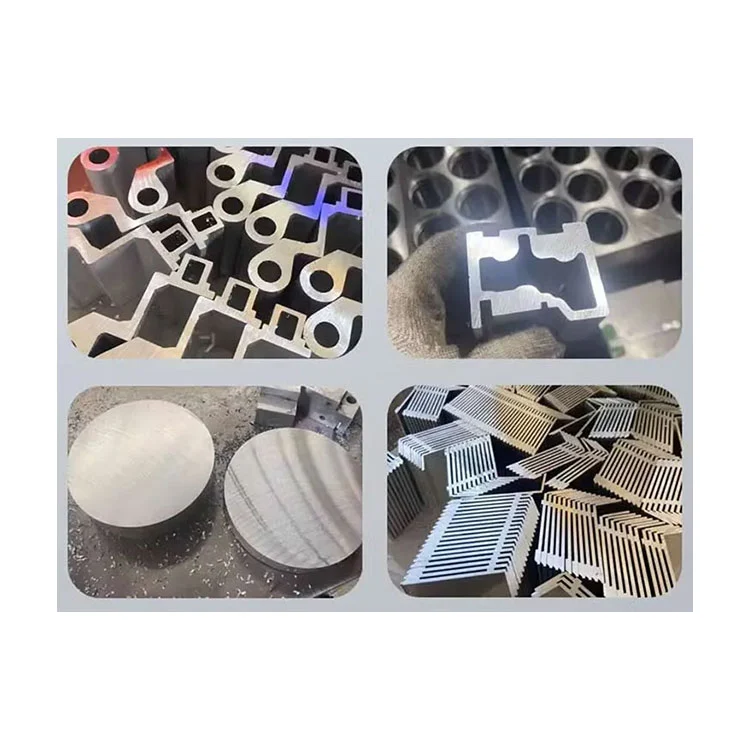

DeCNC-cirkelsåg för industriella aluminiumprofileranvänds i produktionsmiljöer där aluminiumprofiler skärs i längd innan ytterligare bearbetning eller montering. Typiska användningsområden inkluderar skärande ramprofiler för fönster och dörrar, gardinväggsstolpar och akterspegel, industriella konstruktionselement i aluminium, monteringsskenor för solpaneler och arkitektoniska dekorativa profiler. Sågen kan bearbeta solida och ihåliga aluminiumsektioner, termiska brottprofiler och lätta koppar- eller PVC-profiler inom sin tvärsnittskapacitet. Med den valfria godtyckliga vinkelmodulen producerar den även vinklade snitt för gavelramar, trapetsformade fönster och flersidiga arkitektoniska sammansättningar.

Vår tjänst

1. Minst ett års garanti från idrifttagningsdatum.
2. Kostnadsfri konsultation före, under och efter försäljningen.
3. Gratis projektplanering och layoutdesign.
4. Gratis utrustningsfelsökning tills alla funktioner fungerar som specificerat.
5. Kostnadsfri samordning av arrangemang för långdistansfrakt.
6. Gratis utbildning i drift och underhåll av utrustning.
7. Ett års komplett garanti och livstidsunderhållsservice.
