Precision 140mm aluminium profil hörn pressmaskin

• Justerbara kombinationsparametrar:Kombination av tryck, verktygsslag och arbetsposition kan ställas in för att matcha profilens tvärsnitt. Detta tillåter140 mm aluminiumprofil hörnkombinationsmaskinatt arbeta med olika aluminium- och termobrytningsprofiler inom breddområdet 140 mm utan omfattande omställning.
• Svetsad stålram:Huvudstrukturen är tillverkad av förtjockad stålplåt och svetsad till en enda enhet. Denna konstruktion motstår vibrationerna och reaktionskrafterna som genereras under kombinationscykeln, så att maskinen bibehåller inriktningen under långa körningar och 24-timmarsdrift.
• Förarens säkerhet och kontroller:Ett skyddssystem med en förregling mot felfunktion förhindrar att kombinationscykeln startar medan förarens händer är i arbetszonen. Den pneumatiska fastspännings- och kombinationssekvensen styrs av tryckknappar, utan någon programmering krävs. De flesta nya operatörer kan lära sig lastnings- och cykelstartrutinen efter en kort demonstration.



Nyckelfunktioner

140 mm stor kapacitet – hanterar bredare och tjockare aluminiumprofiler utöver vanliga 120 mm-maskiner.

Hög presskraft (48 kN) – Hydraulkraften säkerställer täta, permanenta hörnfogar utan mellanrum.

Precision Positioning System – Härdade lokaliseringsblock garanterar ±0,1 mm repeterbarhet för perfekta 90° hörn.

Kraftig ram – Avspänningsavlastad svetsad stålkonstruktion minimerar nedböjning och förlänger maskinens livslängd.

Pneumatisk fastspänning – Säkra, snabbverkande klämmor håller profilerna stadigt under pressning.

Justerbart pressdjup – Anpassar sig enkelt till olika profilgeometrier och hörnnyckeldesigner.

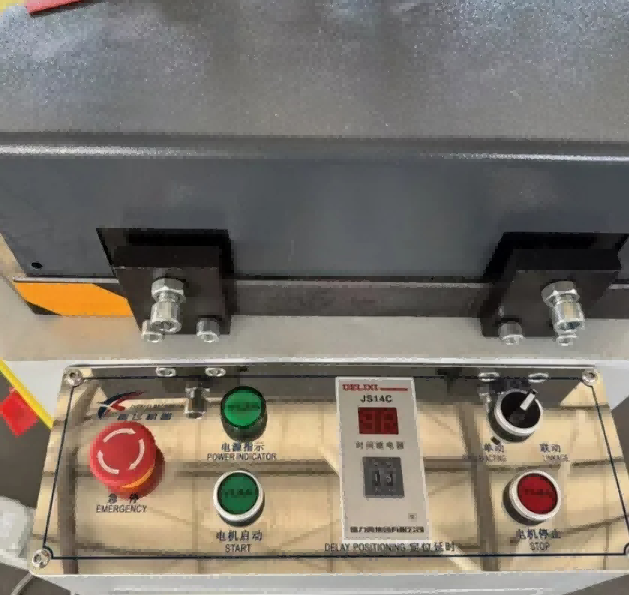

Användarvänlig HMI – Intuitiv knapp eller PLC-gränssnitt minskar träningstiden och förarens trötthet.

CE-säkerhetsöverensstämmelse – Fullständig bevakning, dubbelhandsmanövrering och säkerhetsförreglingar skyddar förare.

:Hur det fungerar

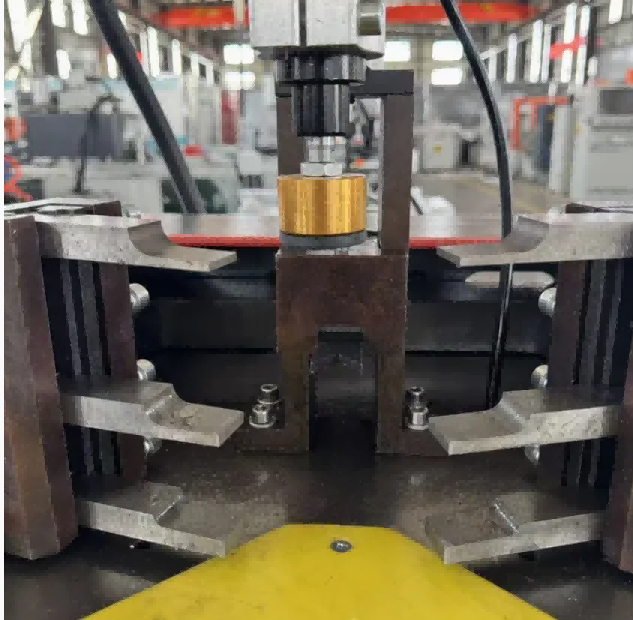

Ladda profil & hörnnyckel – Placera profilen och hörnnyckeln i det härdade lokaliseringsblocket.

Pneumatisk fastspänning – Snabbverkande klämmor håller profilen stadigt på plats.

Hydraulisk pressning – Högtryckspresshuvud låser hörnet med 48 kN kraft.

Precisionsformning – Profilhörn är formade till en perfekt 90° vinkel utan mellanrum.

Automatisk frigöring – Klämmer lossar och den färdiga profilen är klar för borttagning.

.

Ansökningar

Designad för aluminiumtillverkare som kräver styrka, precision och effektivitet:

Fönster och dörrar i aluminium

Gardinvägg och fasadsystem

Solrum och uterum

Industriella ramar av aluminium

Möbel- och displayprofiler

High-end arkitektoniska aluminiumprodukter

FAQ

F1: Vilka profiler kan den här maskinen krympa?

S: Den är designad för fönster-, dörr- och gardinväggsprofiler i aluminium upp till 140 × 140 mm. Anpassade modeller finns tillgängliga för större profiler.

F2: Är presskraften justerbar?

A: Ja. Det hydrauliska systemet gör det möjligt att justera presskraften för att matcha olika profiltjocklekar och hörnnyckeltyper.

F3: Stöder den andra vinklar än 90°?

S: Standardmodeller är fixerade i 90°. Anpassade modeller med justerbara vinklar (t.ex. 45°) finns tillgängliga på begäran.

F4: Vilken är den typiska pressnoggrannheten?

S: Positioneringsnoggrannheten är ±0,1 mm, vilket säkerställer konsekventa hörnskarvar av hög kvalitet.
