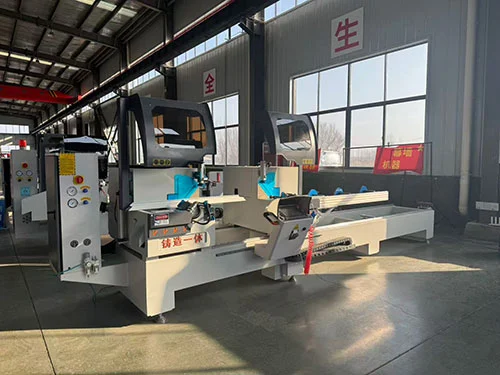

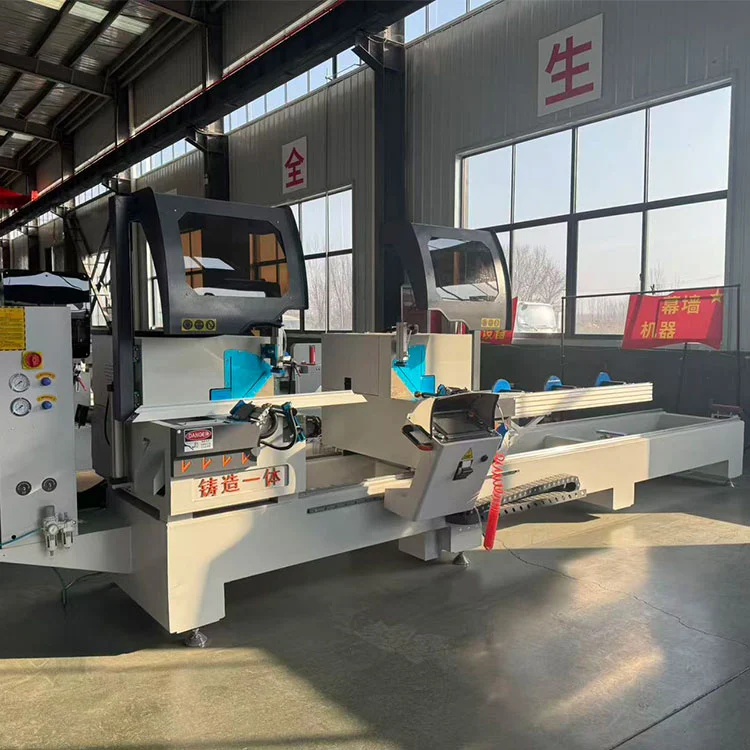

Dubbel geringssåg för tillverkning av fönsterbågar
45&90 graders dubbelgeringssåg för fönsterramsproduktion är en kraftig skärmaskin med dubbelt huvud med hög precision designad för aluminium, PVC, UPVC och termiska brytningsprofiler vid tillverkning av fönster, dörrar och gardinväggar. Den levererar exakta, repeterbara snitt på 45° och 90° med gradfria kanter, vilket stöder både enkla huvud och dubbelhuvud synkron drift för maximal produktivitet. Lebulang varumärke tillverkar högkvalitativa maskiner.

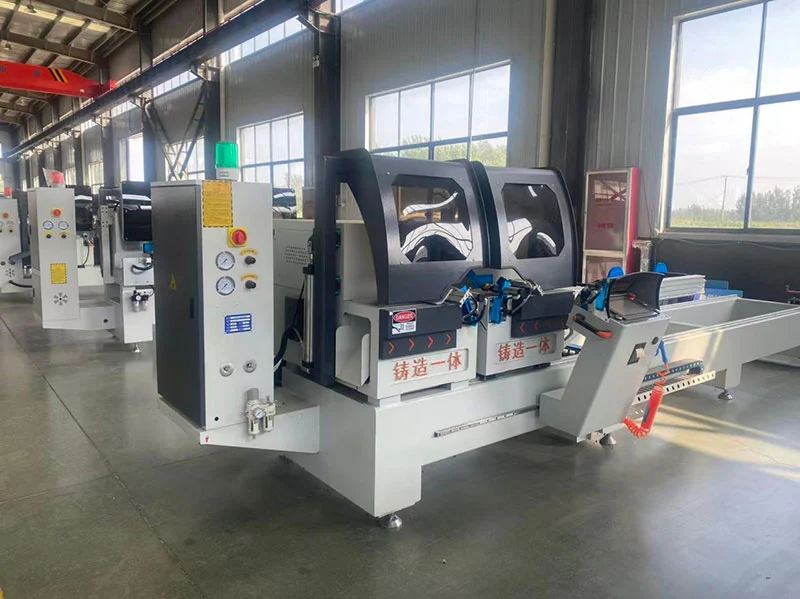

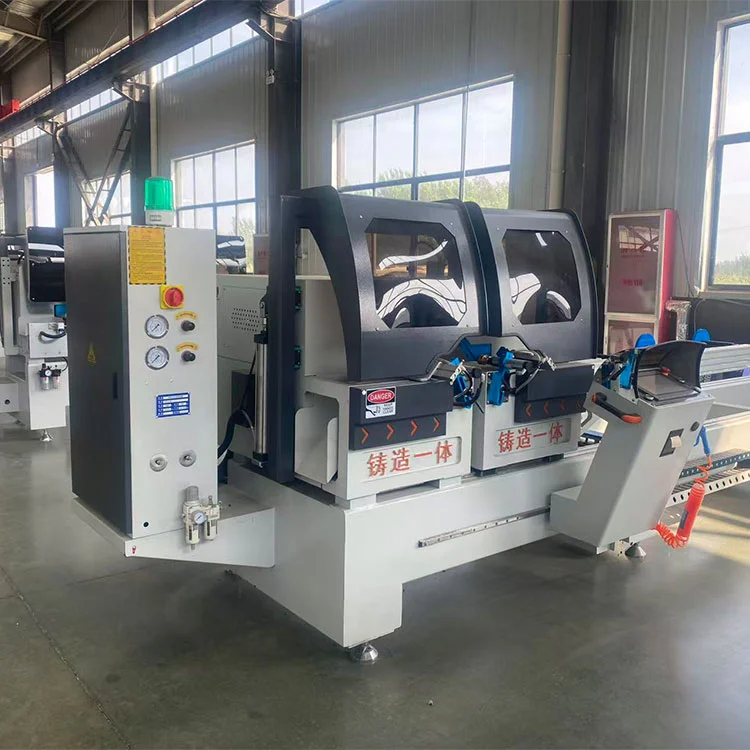

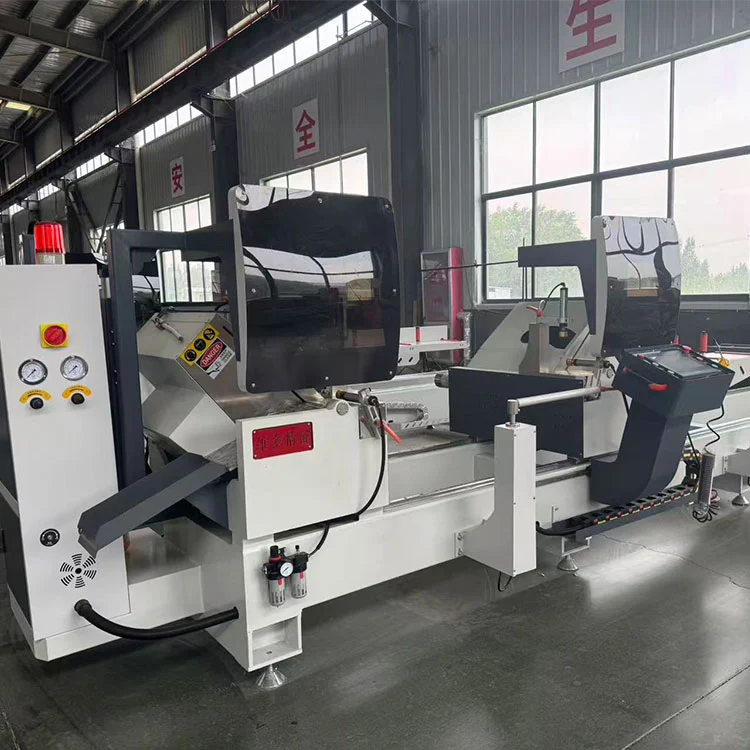

Denna dubbelgeringssåg för produktion av fönsterram, byggd vid Lebulang Machines fabrik i Kina, där bearbetningsutrustning för aluminium och PVC har tillverkats i nästan tre decennier, kapar profiler i 45° och 90° för tillverkning av fönster, dörrar och gardinväggar. Den bearbetar aluminium, PVC, UPVC, termisk brytning och kopparsträngsprutningar. Två skärhuvuden - T1 fasta och T2 motoriserade - sitter på en delad precisionsstyrskena och kan arbeta samtidigt, med det högra huvudet flyttat av en servodrivning för längdpositionering.
En integrerad gjuten arbetsbänk och direktanslutna spindelmotorer bildar kärnstrukturen. Varje såghuvud drivs av en 3 kW motor som snurrar ett ø500 mm hårdmetallblad med 3000 rpm. Pneumatiska klämmor säkrar arbetsstycket och en lufthydraulisk dämpcylinder styr matningen. Den svetsade stålramen och gjutjärnsbasen samverkar med HIWIN linjära skenor och Schneider Electric-komponenter för att hålla upprepad fast längds noggrannhet inom ±0,1 mm och skärytans grovhet på Ra 12,5 µm. Maximal klipplängd är 5000 mm, med en kortklippsfunktion som når ner till 200 mm. Vid 45° är sektionskapaciteten 150 × 170 mm; vid 90° klarar den 150 × 345 mm, inklusive fyrkantsrör upp till 150 × 200 mm.
Ett helt sluten skyddsanordning, nödstopp och överbelastningsskydd är standard. Ett dedikerat spånavsugnings- och vakuumsystem fångar upp cirka 70 % av skräpet, och ett patenterat roterande lyftstödsfäste förhindrar att profilen hänger ner i mitten av spännvidden. Data kan importeras via LAN, USB, Bluetooth eller manuell inmatning, och styrsystemet samverkar med vanliga optimeringsmjukvara. En etikettskrivare och en felförebyggande funktion – som blockerar skärning när en profil faller utanför toleransen – är också inbyggda. Maskinen drivs med 380V trefasförsörjning och kräver 0,6–0,8 MPa lufttryck.
CE-certifiering gäller, och anpassade OEM-konfigurationer accepteras. Lebulang Machine levererar sågen på fabriksdirekt basis med en design som syftar till enkelt dagligt underhåll. Fjärrinstallationsvägledning tillhandahålls utan extra kostnad.
45&90 graders dubbelgeringssåg för aluminium- och PVC-fönsterfunktioner:
- a. skärning av industriella aluminiumprofiler, PVC-profiler, aluminiumdörrar och fönster, material för gardinväggar.
- b. Drift utan kvalificerad arbetskraft, lösa rekryteringssvårigheterna på fabriken
- c. etikettutskriftsfunktion,
- d. felförebyggande funktion: profilfel utanför intervallet för ingen skärning.
- e. Hög precision, integrerad gjutningsarbetsbänk, integrerad spindel direktansluten motor,
- f. luft-vätskedämpningscylinder, T1, T2 huvuden är placerade på den integrerade styrskenan.
- g. Stöder flera dataimportlägen: Internet, LAN, U-disk, Bluetooth, manuell inmatning, etc.
- h. Kan förverkliga marknadens gemensamma optimering programvara data dockning.
- i. Miljöskyddsfunktion, unik spånborttagning, dammsugning, dammsugning på 70 %, ren plats, minska rengöringsfrekvensen, förbättra arbetseffektiviteten.
- j. Den är utrustad med ett patenterat roterande lyftfäste för att undvika skärfel orsakade av mellansänkning, och utrustad med ett rörligt profilfäste.
- k. Den senaste bågskärningstekniken, sågsektionen är säkrare, snabbare och mer pålitlig.
45&90 graders dubbel geringssåg för aluminium- och PVC-fönster
✅ Precisionsskärning med dubbel vinkel
- • Automatiskt justerbara vinklar:45° / 90°(mellanvinklar valfritt)
- • ±0,1 mm positioneringsnoggrannhet; rena, täta geringsfogar för ramar
✅ Multimaterialkompatibilitet
- • Nedskärningaraluminium, PVC, UPVC, termisk brytning, kopparprofiler
- • Optimerad för fönster, dörrar, gardinväggar och arkitektoniska profiler
✅ Dubbelhuvud hög effektivitet
- • Två synkroniserade huvuden; samtidig skärning i båda ändar
- • Servodrivet högerhuvud för snabb och exakt längdjustering
- • 2–3× snabbare än enhuvudsågar; idealisk för massproduktion
✅ CNC/Digital kontrollalternativ
- • Digital display: snabb längdavläsning, enkel hantering
- • CNC-uppgradering: 10″ pekskärm, programlagring, USB-import/export
✅ Tung och stabil konstruktion
- • Robust svetsad stålram + gjutjärnsbotten; minimal vibration
- • Premiumkomponenter: HIWIN linjära skenor, Schneider Electrics, hårdmetallspetsade blad
✅ Säker och användarvänlig
- • Helt slutna säkerhetshuvar, nödstopp, överbelastningsskydd
- • Automatisk bladindragning; pneumatisk klämning för säker profilhållning
✅ CE-certifierad och pålitlig
- • Överensstämmer med EU:s säkerhetsstandarder; 24/7 kontinuerlig drift
- • 12--24 månaders garanti; långtidsförsörjning av reservdelar
Teknisk specifikation
| Strömförsörjning | 380v 50hz |
| Såghuvudmotor | 2× 3KW/3000r/min |
| Arbetstryck | 0,6 ~ 0,8 MPa |
| Luftförbrukning | 60 l/min |
| Klipplängd | Max5000mm min 280mm (Kortklippningsfunktionen är den kortaste 200mm) |
| Klippbredd | Max 150 mm |
| Max. Klipplutning | 45°150×170 mm 90°150×345 mm |
| Max. skärning av fyrkantsrör | 150×200 mm |
| Skärvinkel | 45 grader 90 grader |
| Matningshastighet | kontinuerligt livskraftig 0-4m/min |
| Sågbladsspecifikation | ø500 × ø30 × 4,4× Z120 |
| dimensionera | 6550× 1300× 1800 mm |
| vikt | 2000 kg |
| Noggrannhet av upprepad fast längd | ≤ 0,1 mm |
| Tillåtelse för snittskärningsvinkel | ± 3' |
| Skärprofilens planhet | ≤ 0,02 m |
| Skärprofilens grovhet | Ra12,5μm |
Nyckelkomponenter

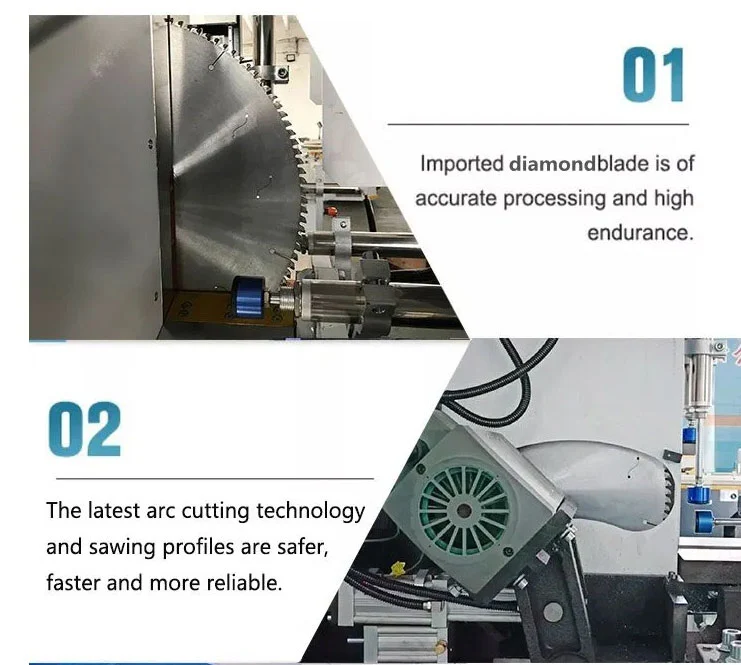

- Sågblad: Importerade knivar med hårdmetallspets för jämna, graderfria snitt

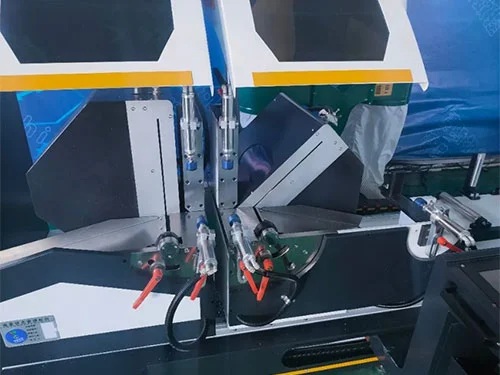

- Pneumatiska klämmor: Horisontella/vertikala klämmor för stadigt profilhållning
- Linjära skenor: Taiwan HIWIN precisionsskenor för smidig rörelse
- Kontrollpanelen: Intuitiv digital display eller 10-tums CNC-pekskärm
- Säkerhetssystem: CE-kompatibla skydd, nödstopp, överbelastningsskydd
Service efter försäljning
- Garanti: 1 år (gratis delar & teknisk support)
- Installation: Ingenjörer tillgängliga för installation och utbildning utomlands
- Reservdelar: Långsiktig leverans till fabrikskostnad
- Stöd: Teknisk support online dygnet runt (videosamtal, fjärrdiagnos)
