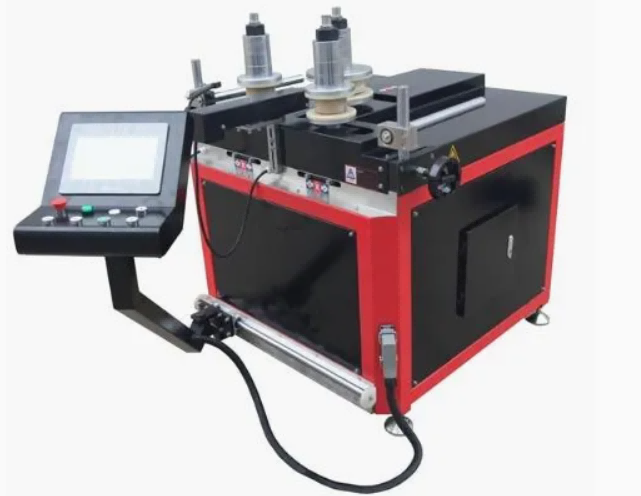

Kraftig CNC-profilbockningsmaskin för aluminium och PVC

Denna CNC aluminium- och PVC-profilböjningsmaskin är specialbyggd för arkitektonisk profiltillverkning, inklusive gardinväggar, fasader, bågfönster och PVC-fönsterramar. Utrustad med ett synkroniserat böjsystem med 3 rullar och servodriven kontroll, levererar den jämna, distorsionsfria kurvor med ±0,5 mm noggrannhet. Maskinen är kompatibel med både aluminiumprofiler och PVC/UPVC-profiler och stöder böjning med flera radier i en enda uppsättning, vilket avsevärt förbättrar produktionseffektiviteten samtidigt som materialspillet minskar. CE-certifierad och helt anpassningsbar, det är den idealiska lösningen för moderna arkitektoniska bockningsapplikationer.

• Kompatibilitet med flera material:DeCNC aluminium PVC profilbockningsmaskinböjer profiler av aluminium, PVC, UPVC, termisk brytning, rostfritt stål och koppar. Verktygssatser kan ändras för att passa olika materialkvaliteter och tvärsnitt inom maskinens kapacitet.
• 3-axlig CNC-positionering:Servomotorer på X-, Y- och Z-axlarna drivs genom en CNC-styrenhet med en 10-tums pekskärm. Positioneringsnoggrannheten är ±0,02 mm. Operatörer programmerar former, bågar och sammansatta kurvor med flera radier direkt på gränssnittet eller importerar data via USB.
• Hydrauliska dragkraftsalternativ:Tre hydrauliska stationskonfigurationer erbjuds - 20 ton, 25 ton och 40 ton - valda baserat på profilmaterial, väggtjocklek och böjradie som krävs. Hydraulpumpen arbetar med reducerat ljud jämfört med standard industrienheter.
• Böjningsformintervall:Maskinen producerar C-form, U-form, S-form, helcirkel, ellips, kombinationer med flera radier och anpassade bågar. Formningsband och rullformar kan anpassas för att matcha profilens tvärsnitt för optimal böjkvalitet.

Hur det fungerar

Profil Laddar

Aluminium- eller PVC-profiler placeras i matningsguiden och kläms fast för att förhindra att glider eller vrids under bockningsprocessen.

2. Synkroniserad böjning med 3 rullar

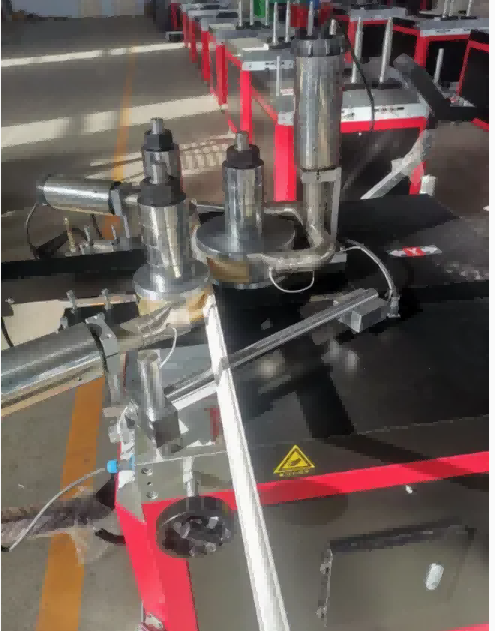

Maskinen använder tre precisionsrullar:

Topprulle – driver profilen framåt

Två sidorullar – flytta längs CNC-kontrollerade banor för att applicera ett jämnt tryck

Denna synkroniserade rörelse säkerställer konsekvent bågbildning utan ytskador eller deformation.

3. Servodriven precision

Servomotorer styr rullpositionering i realtid, ger exakt feedback och repeterbar böjningsprestanda. CNC-systemet kompenserar automatiskt för materialåterfjädring.

4. Multi-Radie Programmering

Operatörer kan programmera flera böjradier, bågsegment och helcirklar direkt från CAD-ritningar. Maskinen utför komplexa kurvor utan manuella ingrepp.

5. Kontinuerlig produktion

När programmet väl är inställt upprepar maskinen bockningscykeln med hög konsistens, vilket gör den lämplig för både massproduktion och anpassade arkitektoniska projekt.

Processflöde:

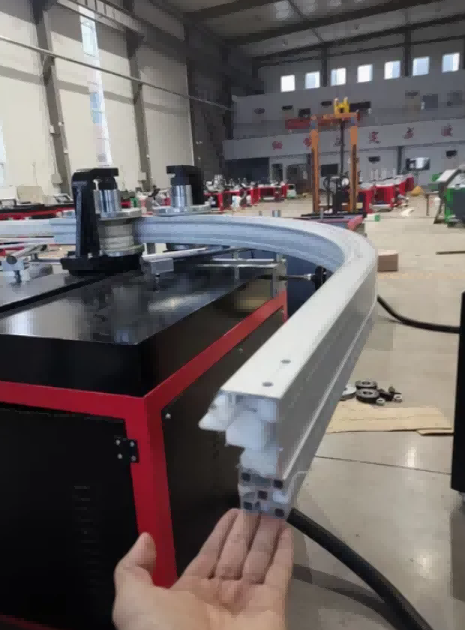

Profilladdning → CNC-programingång → 3-rullssynkronisering → Servopositionering → Multi-Radiusböjning → Färdig krökt profil

Nyckelfunktioner

3-Rolls Synchronized Bending System för jämna, exakta kurvor

Servodriven kontroll för precision och repeterbarhet i realtid

Multi-Radius Bending i en enda uppsättning

Kompatibel med profiler i aluminium och PVC/UPVC

CAD-ritningsimport för komplex kurvprogrammering

Automatisk återfjädring

Användarvänligt CNC-gränssnitt

Heavy-Duty Ram för vibrationsfri drift

CE-certifierad och anpassningsbar

Ansökningar

• Curtain Wall Profil Böjning

  Arkitektoniska fasadböjda ramar

  Bågfönster och dörrprofiler

  Böjning av PVC-fönster och dörrkarmar

  Aluminiumbeklädnad & trimböjning

  Dekorativa inredningsprofiler




Tillverkare & garanti

Shandong Lebulang Precision Machinery Co., Ltd., som fungerar som Lebulang Machine, har tillverkat bearbetningsutrustning för aluminium och PVC vid sin fabrik i Jinan, Kina sedan 1996.CNC aluminium PVC profilbockningsmaskinlevereras fabriksdirekt med CE- och ISO-certifiering. Ett års garanti täcker huvudstrukturen. Teknisk fjärrsupport, installationsvideor och en engelsk manual tillhandahålls utan extra kostnad. Installation och utbildning på plats kan ordnas separat. Reservdelar som rullformar, formningsband och hydrauliska tätningar finns i lager. Maskinfärg, varumärke och förpackning kan anpassas under OEM- och ODM-avtal.

FAQ

Vanliga frågor

1. Vilka material kan denna maskin böja?

Den är designad för aluminiumprofiler och PVC/UPVC-profiler som används i fönster, dörrar, gardinväggar och fasader.

2. Kan den böja flera radier i en profil?

Ja. CNC-systemet stöder böjning med flera radier och segmenterad båge inom ett enda program.

3. Är maskinen lämplig för storskalig produktion?

Absolut. När maskinen väl har programmerats upprepar den böjningscykler med hög konsistens och minimalt med operatörsingrepp.

4. Stöder den import av CAD-filer?

Ja. Komplexa kurvor och bågsegment kan importeras direkt från CAD-ritningar för exakt utförande.

5. Kan maskinen anpassas?

Ja. Vi erbjuder OEM/ODM-anpassning för profilstorlek, bockningskapacitet och styrsystem.

Varför välja den här maskinen

Precisionsböjning – ±0,5 mm noggrannhet för arkitektoniska standarder

Effektivitet – Böjning med flera radier i en uppsättning minskar arbets- och cykeltiden

Mångsidighet – En maskin för aluminium- och PVC-profiler

Tillförlitlighet – Kraftig ram och servodrivet system säkerställer långvarig stabilitet

Global Compliance – CE-certifierad för internationella projekt
