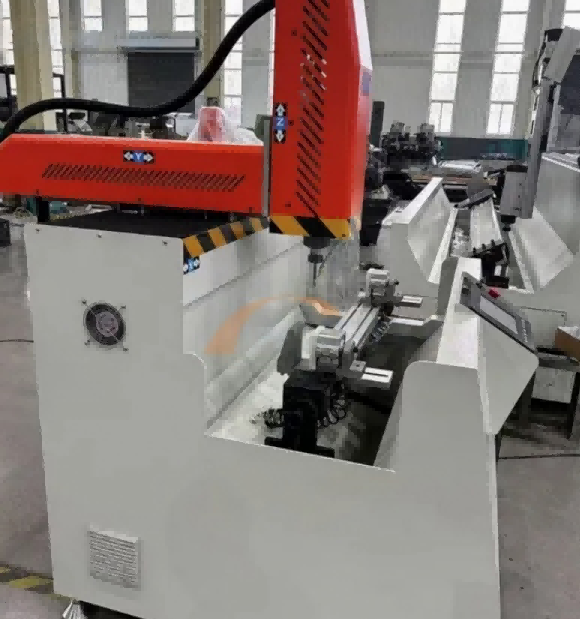

800 mm 3-axligt CNC-bearbetningscenter med hög styvhet | Specialbyggd för industriella aluminiumprofiler

Produktsammanfattning

800 mm CNC-bearbetningscentret är specialbyggt för industriella aluminiumprofiler, systemfönster/dörrsektioner, profilväggar och lättmetallramar. Den slutför borrning, fräsning, spårning, fasning, gängning och ytbearbetning i en fastspänning — ingen manuell ompositionering mellan stationer, ingen ackumulerad tolerans från upprepad fixtur. Kompakt fotavtryck, servodrivna axlar och en aluminiumoptimerad spindel gör den till en praktisk uppgradering från fristående borrpressar, manuella fräsar och handgradning.

Översikt

Till skillnad från en ståljobbande VMC eftermonterad för aluminium, utgår denna maskin från aluminiumprofilens arbetsflöde: långt lager, tunna väggar, täta hålmönster, rena ändytor, snabba matningshastigheter. Den förstärkta maskinkroppen och avspänningsavlastade ramen håller vibrationerna låga, medan den elektriska höghastighetsspindeln tar bort aluminium rent utan att bränna sektionen eller lämna kraftiga grader.

För verkstäder som kör korta till medellånga profiler, hårdvarufästen, kopplingsplattor, ramnoder och gardinväggsbeslag, är 800 mm slaglängden den perfekta platsen - tillräckligt med arbetslängd för de flesta tillverkade delar, tillräckligt liten för att sitta bredvid din skär- och monteringslinje.

Tekniska specifikationer



Nyckelfunktioner

Aluminium-första 3-axlig design - optimerad spindelhastighet, matningslogik och spånavgång för 6061 / 6063 extruderingar

En-spännande multiprocess - borra, fräsa, tapp, försänka, fasa och gravera utan att flytta profilen

Tiltbart/roterbart arbetsbord (-90° / 0° / +90°) — ovansidan och båda sidoytorna bearbetade i en enda uppsättning

Servodriven X/Y/Z — stabil positionering, repeterbara hålmönster, jämn konturfräsning

Höghastighets elektrisk spindel — luftkylda eller vätskekylda alternativ, avstämda för aluminiumspånbelastning

Grafisk CNC-programmering — välj hål/slitstyp, ange dimensioner, generera verktygsbana; CAD/G-kod import på begäran

Pneumatiska profilklämmor — snabb laddning, säker hållning, minimal deformation på tunnväggiga sektioner

Dim-/spraykylning — håller skäraren sval, rengör långa aluminiumspån, skyddar anodiserade eller pulverlackerade ytor

Kompakt industriell konstruktion - passar fönsterdörrsbutiker, fasadverkstäder, ramtillverkare och OEM-profilprocessorer

Bearbetningsförmåga

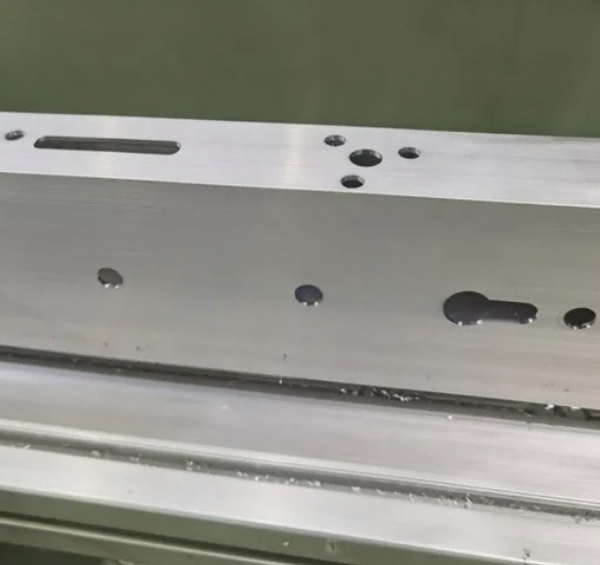

Runda hål, avlånga hål, nyckelhål, fyrkantiga hål, specialformade utskärningar

Ytfräsning och kvadrering

Spårfräsning, gångjärnsfickor, låsfodral, hårdvaruhål

Trådgängning (valfritt stel gängning)

Fasning, försänkning, ljusgravyr

Djupa genomgående hål via bordlutning

Korta industriprofiler, konsolplattor, T-spårskenor, maskinramsnoder

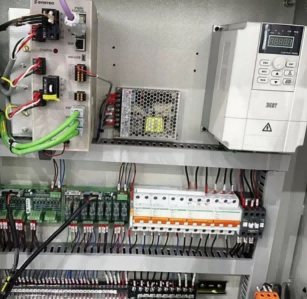

800 mm CNC-bearbetningscenter för industriella aluminiumprofiler Intelligent CNC-styrsystem, enkel användning för icke-professionella arbetare

• 10-tums flerspråkig pekskärm CNC-kontroller (engelska, spanska, arabiska, ryska tillval)
• Inbyggt dedikerat processbibliotek för aluminiumprofiler: förlagrade parametrar för gardinväggsanslutningar, fönstergångjärnshål, monteringshål för solpaneler, ett-klickssamtal
• Stöd import av DXF CAD-ritningar via USB-minne, systemet genererar automatiskt NC-bearbetningsprogram utan komplex manuell programmering
• Valfri fjärr-IoT-modul: online fjärrfelsökning, feldiagnos och produktionsdatastatistik 24/7

800 mm CNC-bearbetningscenter för industriella aluminiumprofiler

Vi är ett ledande företag beläget i Jinan, Kina, specialiserat på design, tillverkning och distribution av högkvalitativ aluminiumfönsterdörrmaskin, UPVC-fönsterdörrmaskin, glasbearbetningsmaskin. Vårt företag har åtagit sig att tillhandahålla innovativa och skräddarsydda lösningar för att möta de olika behoven hos vår globala kundkrets.

Produkter och tjänster: Vi erbjuder ett omfattande sortiment av maskiner som vänder sig till tillverkning av aluminium- och UPVC-fönster, samt dubbla glaslösningar. Våra produkter är konstruerade för precision, effektivitet och hållbarhet, vilket säkerställer att våra kunder kan producera högkvalitativa fönster som uppfyller internationella standarder.

Marknadsnärvaro: Vårt avancerade maskineri har hittat omfattande tillämpningar i Nordamerika, Sydamerika, Europa, Mellanöstern och andra regioner. Vår globala närvaro är ett bevis på vårt engagemang för kvalitet och kundnöjdhet.

Forskning och utveckling: vi lägger stor vikt vid forskning och utveckling. Vårt dedikerade FoU-team arbetar outtröttligt för att förnya och förbättra vårt produktutbud.

Anpassningsmöjligheter:Eftersom vi förstår att varje kund har unika krav, erbjuder vi skräddarsydda lösningar för att möta specifika produktionsbehov.

Varför välja denna 800 mm profil CNC Center

De flesta butiker behöver inte en 6-meters portalmaskin för att börja bearbeta aluminiumprofiler. De behöver en maskin som är exakt, lätt att programmera, billig i drift och som inte förvandlar en 300 mm konsol till ett 3-stationsjobb. Detta 800 mm centrum tar bort omfixeringssteget, förkortar operatörsutbildningen och håller hålmönstret konsekventa över batcher.

Jämfört med manuell bearbetning:

Färre inställningar = färre toleransstaplar

Ett program = repeterbara delar

En klämning = fyrkantiga hål, inriktade spår, rena ändytor

En operatör = borrning + fräsning + gängning i samma cykel

Kontroll & programvara

CNC-gränssnittet är byggt för profilarbete, inte för maskinister som redan talar G-kod. Operatörerna väljer funktionen – hål, slits, ficka, gänga, pinnfräspassage – anger storlek och position, och systemet hanterar verktygsbanan. För avancerade användare stöds CAD-ritningar och G-kodimport, och maskinen kan integreras med fönster-dörr-/gardinväggmjukvara eller ERP-dataexport på begäran.

Verktyg & kylning

Aluminium vill ha skarpa verktyg, korrekt spånvinkel och snabb spånavgång. Maskinen stöder pinnfräsar av hårdmetall, borr/fräskombinationer, gänghylsor, gravyrskär och sågbladsenheter. Dimkylning förhindrar spånsvetsning till fräsen; översvämningskylning är tillgänglig för tyngre sektioner.

Klämning & Arbetshållning

Pneumatiska klämmor håller profilen mot referensdatumet utan att krossa tunna väggar. Fixturstationer kan flyttas för olika sektionshöjder och -bredder. Valfria skräddarsydda käftar är tillgängliga för systemprofiler, termiska brytsektioner och icke-standardiserade profiler.

Kvalitet & Styvhet

Nyckelstrukturer är stressavlastade för att minska långvarig distorsion. Linjära styrningar och kulskruvar är valda för upprepad positionering, inte bara toppfart. Resultatet är stabil noggrannhet över batchkörningar – inte bara en bra första del.

Förpackning & leverans

Plywoodfodral / sträckfilm + stålband för export

Bruksanvisning och engelsk träningsvideo ingår

Fjärrinstallationsvägledning och programutbildning

OEM / ODM modellnamn, färg och etikett stöds

MOQ: 1 set

Ledtid: 10–30 arbetsdagar beroende på konfiguration

Service efter försäljning

12–24 månaders garanti per konfiguration

Livstids teknisk support på distans

Försörjning av reservdelar och förbrukningsvaror

Service på plats tillgänglig för utvalda marknader

Engelska/kinesiska/spanska/ryska/arabiska support valfritt

FAQ

Kan den skära stål eller rostfritt?

Den är optimerad för aluminium och PVC/lätta legeringar. Enstaka tunna delar av mjukt stål är möjliga med rätt verktyg och reducerad matning, men det är inte ett stålbearbetningscenter.

Räcker 800 mm för långa gardinväggsprofiler?

För 6 m stolpar i full längd, nej – de behöver en mitt i profil med lång slaglängd. Men för bearbetade noder, änddetaljer, fästen och korta sektioner är 800 mm idealiskt.

Kan den knacka på trådar?

Ja. Styv gängning är tillval beroende på styrsystem och spindel.

Hur svårt är det att lära sig?

En ny operatör kan köra vanliga hål-/slotjobb efter kort videoträning. Komplex 3D-fräsning kräver CAD/CAM-erfarenhet.

Stöder du anpassade armaturer?

Ja. Skicka profiltvärsnitt, hålmönster och batchstorlek; vi föreslår klämmor, verktyg och cykellayout.
