3+1 Axis CNC aluminium pinnfräsmaskin för termisk brytning fönsterstolpe

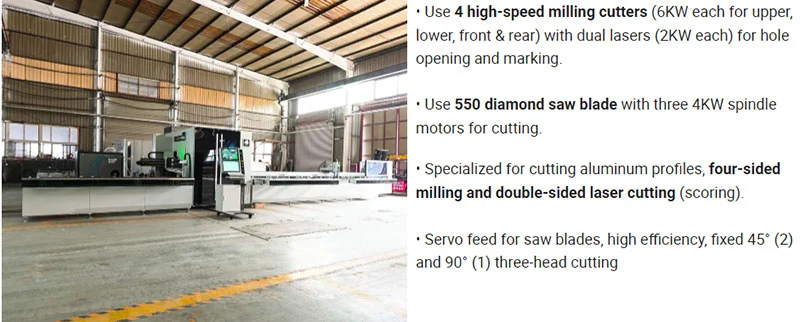

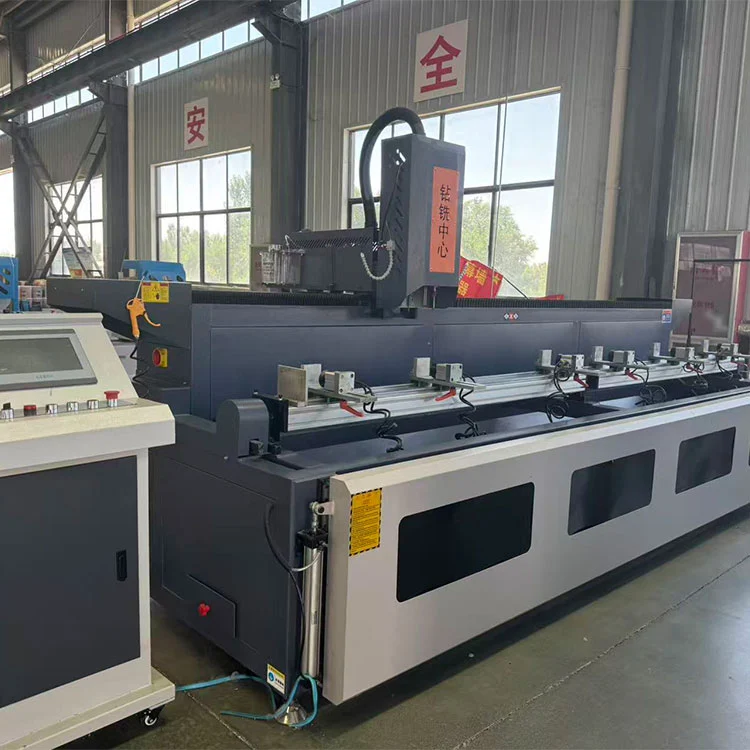

G50 CNC-bearbetningscenter för tillverkning av 6,8 m aluminiumprofil. Har 18-axligt servo, 3-huvud 90° & 45° skärning, 4-sidig fräsning, dubbla 2KW lasrar. Hanterar termiska brottprofiler med ±0,1 mm noggrannhet, 60 % högre arbetseffektivitet.

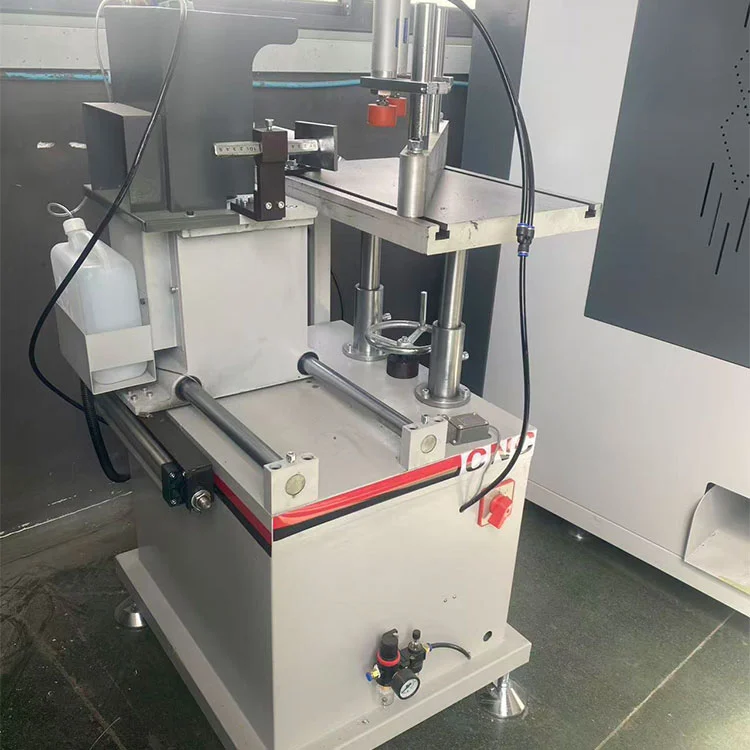

Den 3+1-axliga CNC-ändfräsmaskinen är designad för slutbearbetning av fönsterposter, akterspegel och ramprofiler av termiskt brytande aluminium. Den kombinerar skärning med fast vinkel vid +45°, 90° och -45° med diamantsågblad med dubbellaserborrning och ritsning på både fram- och baksidan. Elektriska spindlar placerade på fyra sidor (fram, bak, topp och botten) hanterar borr- och fräsoperationer i en enda fastspänningscykel. Vanliga applikationer inkluderar tapp- och spårskärning, bearbetning av stegyta, fasning och skåra för stora produktionslinjer för dörrar och fönster av aluminium.

Maskinen går på 380V 3-fas effekt med en total effekt på 4 kW, inklusive en 3 kW spindel som arbetar med 2800 rpm. Diamantbladsdiametrar sträcker sig från φ230 till φ300 mm, och maximalt fräsdjup är 70 mm. Arbetsbara profilmått är upp till 120 mm i bredd och 150 mm i höjd. Maskinens totala fotavtryck är 1500 × 800 × 1400 mm, med en vikt på cirka 400 kg. Arbetslufttrycket hålls mellan 0,5 och 0,8 MPa.

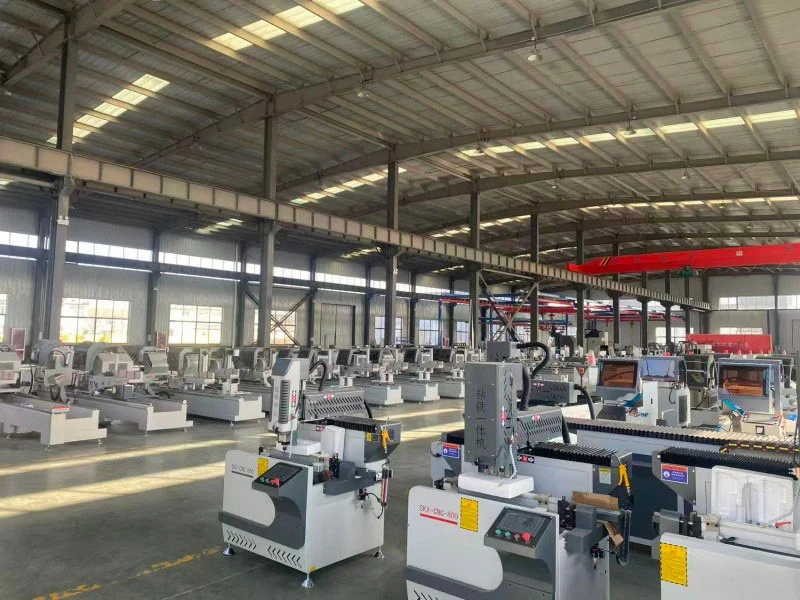

Lebulang Machine, en Kina-baserad tillverkare med nästan 30 års fabrikserfarenhet av bearbetningsutrustning för aluminiumprofiler, tillverkar denna pinnfräs. CE- och ISO-certifiering är tillgänglig. Anpassade OEM-konfigurationer stöds och utrustningen levereras direkt från fabriken. Designen betonar enkelt underhåll och vägledning för fjärrinstallation tillhandahålls utan extra kostnad.

3+1 Axis CNC aluminium pinnfräsmaskin för termisk brytning fönsterstolpe

Drag

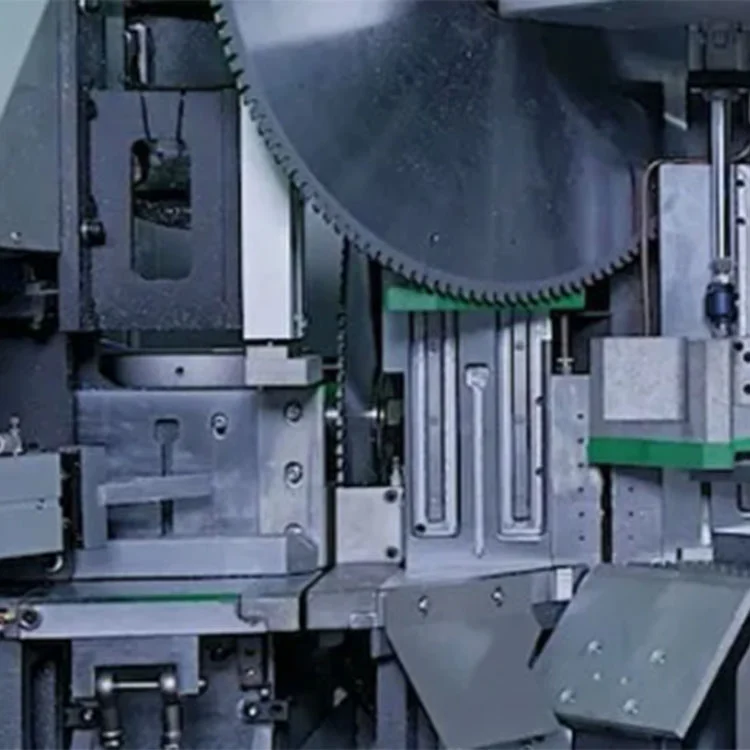

• Fast vinkelkapning med diamantsågblad vid +45°, 90° och -45°
• Fram och bak dubbellaserborrning + ritsning

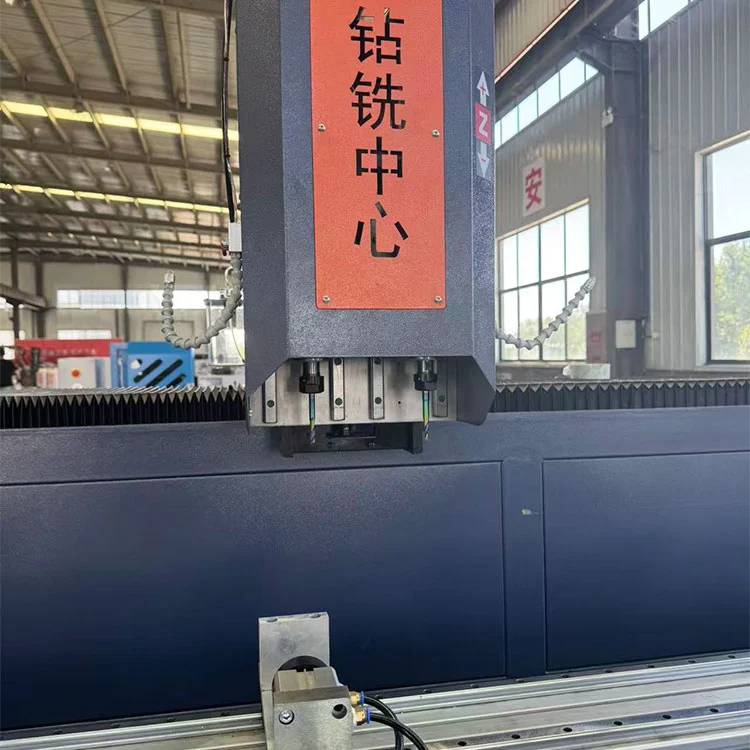

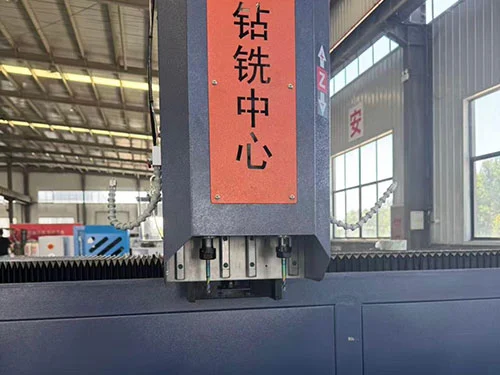

• Fram, bak, upp och ner Elektrisk spindelborrning och fräsning

Ansökningar

• Termiskt brytande aluminiumfönsterstolp/akterspegeländfräsning
• Ram och bågprofiltapp- och spårskärning
• Stegbearbetning med yta, fas och skåra
• Produktionslinjer för dörrar/fönster i aluminium i hög volym

Tekniska specifikationer

• Strömförsörjning: 380V / 50Hz / 3Ph (anpassningsbar)
• Total effekt: 4 kW (3 kW spindel + servodrivningar)
• Spindelhastighet: 2800 rpm

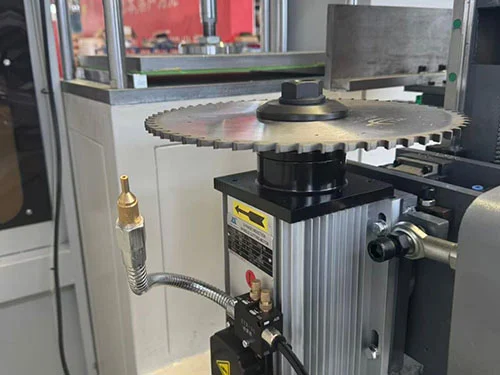

• Fräsdiameter: φ230--φ300 mm (diamantblad)
• Arbetslufttryck: 0,5--0,8 MPa
• Max Fräsdjup: 70 mm
• Max profilstorlek: bredd ≤120 mm, höjd ≤150 mm
• Maskinens mått: 1500 × 800 × 1400 mm
• Vikt: ≈ 400 kg
• Certifiering: CE / ISO valfritt

Varför välja vår 3+1 Axis End Miller?

• Tillverkad i Kina, fabriksdirektpris-- Inga mellanhänder, pålitlig kvalitet, 2 års garanti.
• Snabb leverans & full support-- Teknisk support online, videoutbildning, reservdelsförsörjning.
• Kostnadseffektivt alternativ till 4+2-maskiner-- Perfekt förmedelvolymproduktionmed lägre investering.

3+1-axlig CNC-ändfräsmaskin i aluminium -- Ditt pålitliga val för bearbetning av termiska fönsterstolpar.
