100mm * 3500mm två huvuden aluminium fönsterdörr hörn kombinera maskin

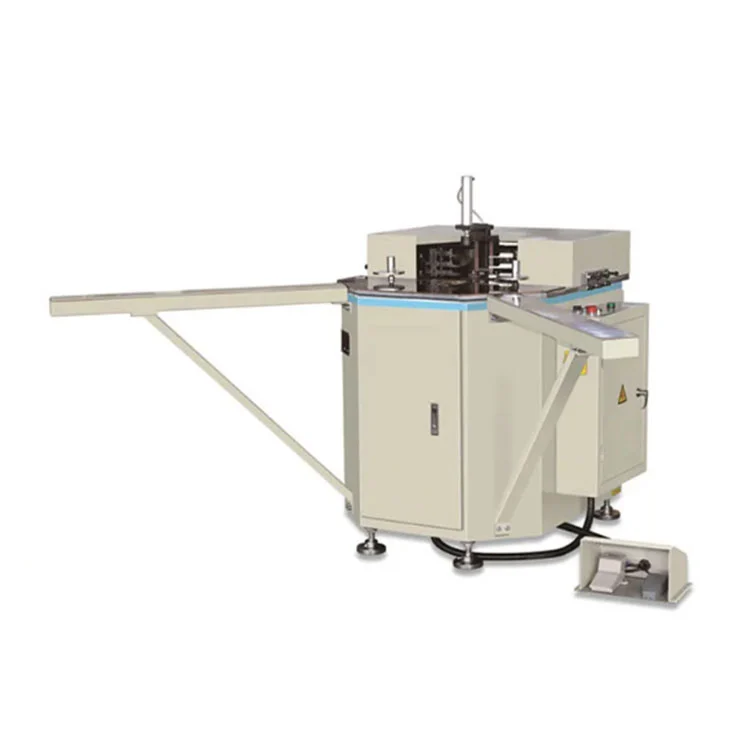

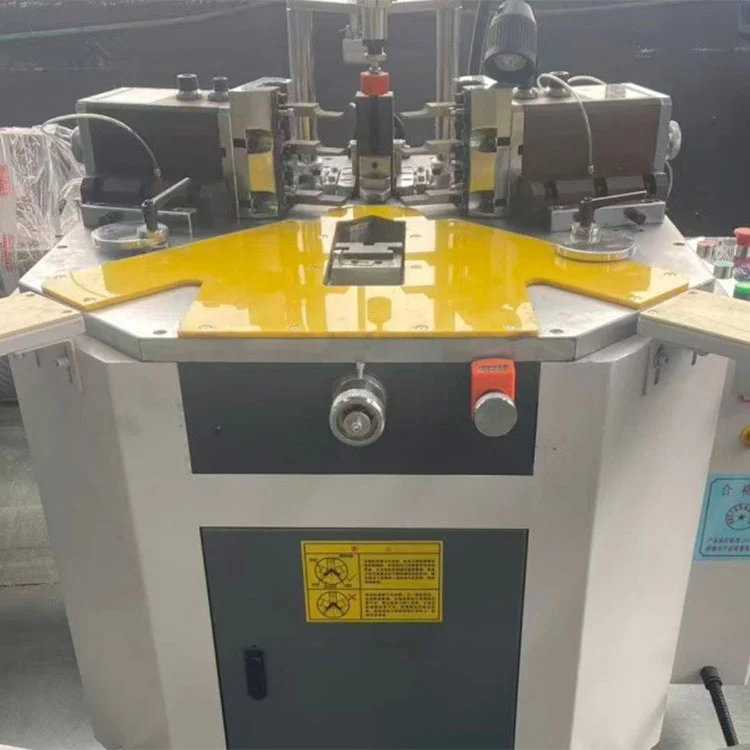

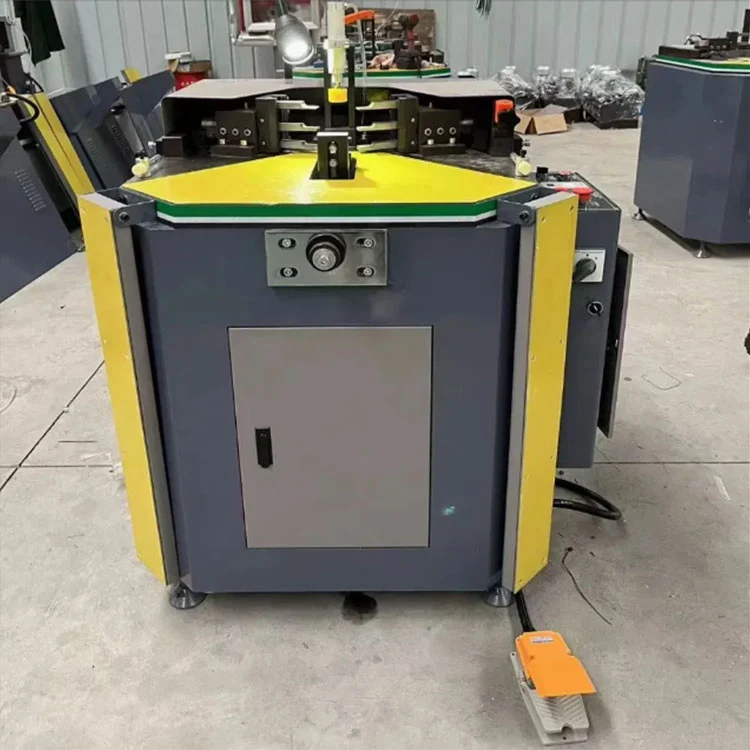

LBL-märket 100mm*3500mm Two Heads Aluminium Window Door Corner Combining Machine (även kallad double-head corner crimp machine) är en halvautomatisk hydraulisk enhet designad för 90° hörnpressning av aluminiumprofiler i fönster- och dörrtillverkning. Den avslutar två hörn i en cykel, stöder profilbredd upp till 100 mm och max ramlängd 3500 mm, idealisk för medelstor till stor serietillverkning av höghållfasta aluminiumramar. Vår fabrik ligger i Kina.
Designad för 90° hörnpressning av aluminiumfönster och dörrkarmar, denna hydrauliska enhet med dubbelt huvud fullbordar två hörn i en enda cykel. Profilbreddens kapacitet når 100 mm, och den maximala ramlängden är 3500 mm. Minsta ramstorlek är 450 × 450 mm, vilket täcker både standard och måttligt överdimensionerade enheter.
Hydraulsystemet levererar ett nominellt tryck mellan 15 och 18 MPa, vilket ger en jämn presskraft för täta, spaltfria hörnfogar. Två huvuden arbetar samtidigt, vilket minskar cykeltiden jämfört med alternativ med ett huvud. Pneumatiska klämmor kopplas in innan krympningen börjar och applicerar förspänning som håller profilen på plats och hjälper till att förhindra förvrängning under sammanfogningsprocessen.

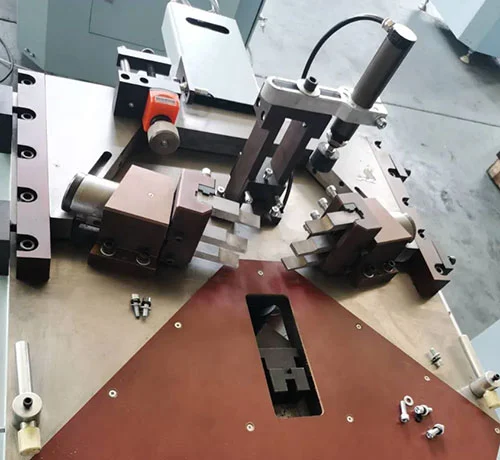

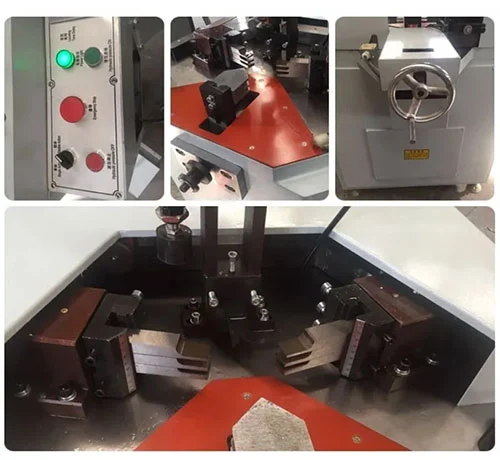

Positionering och verktygsjusteringar är mekaniska. Inre och yttre lokaliseringsblock förskjuts vertikalt, och pressknivarna kan flyttas fram och tillbaka såväl som från vänster till höger. Detta rörelseomfång gör att maskinen kan anpassa sig till olika profiltvärsnitt utan att behöva specialverktyg för varje form. Linjära styrningar bär de rörliga enheterna och bibehåller hörnkombinationsnoggrannheten inom ±0,1 mm och sömfel under 0,15 mm.
Enheten drivs med 380V trefasförsörjning och drar 1,5 kW effekt. En 20L hydrauloljetank stödjer crimpkretsen och arbetslufttrycket förblir mellan 0,5 och 0,8 MPa. Typiska användningsområden inkluderar bågar, skjutbara och termiskt brytande fönsterramar, dörrpaneler av aluminium och 90° skarvar eller akterspegelsfogning vid tillverkning av gardinväggar. Maskinens fotavtryck är 1200 × 1100 × 1300 mm.
Lebulang Machine, som har tillverkat utrustning för bearbetning av aluminiumprofiler vid sin fabrik i Kina i nästan 30 år, levererar denna hörnkombinationsmaskin med CE-certifiering. Anpassade OEM-konfigurationer är tillgängliga och utrustningen tillhandahålls direkt från fabriken. Designen är byggd för enkelt dagligt underhåll, och vägledning för fjärrinstallation ingår utan extra kostnad.
100 mm * 3500mm två huvuden aluminium fönsterdörr hörn kombinera maskin
- Två-huvuden samtidig pressningEngångsavslutning avtvå 90° hörn; 2× effektivitet kontra enhuvudsmaskiner, perfekt för massproduktion.
- ✅ 100mm×3500mm stor kapacitetMax profilbredd100 mm, max ramlängd3500 mm; min ramstorlek450×450 mm, passar standard och överdimensionerade aluminiumramar.
- ✅ Heavy-Duty HydraulsystemMärktryck15--18 MPa, stark presskraft säkerställer styva, gapfria hörnanslutningar.
- ✅ Precisionsjusterbar positioneringInre/yttre positioneringsblockupp/ner justerbar; pressknivarfram/bak, vänster/höger justerbarför olika profilsektioner.
- ✅ Pneumatisk fastspänning och förspänningAutomatisk fastspänning med förspänning förhindrar profildeformation; säkerställer exakta 90° vinklar och täta sömmar.
- ✅ Linjära guider med hög precisionJämn, stabil rörelse; hörn kombinerar noggrannhet±0,1 mm, konsekvent diagonal precision.

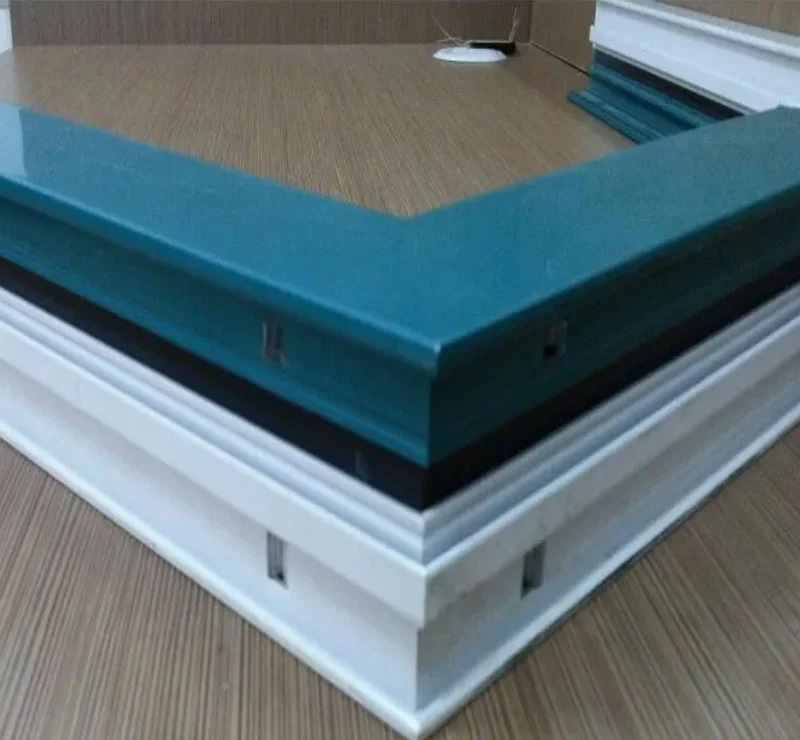

100 mm*3500mm två huvuden aluminium fönsterdörr hörn kombinationsmaskin, arbetsprover av fönster maskin hörn kombinera maskin för aluminium fönsterdörr
Tekniska specifikationer
| Spänning | 380V/50HZ |
| Driva | 1,5KW |
| Oljetankkapacitet | 20L |
| Profilbredd | 90 mm |
| Nominellt oljetryck | 15Mpa |
| Lufttryck | 0,5-0,8Mpa |
| Sömfel | <0,15 mm |
| Dimensionera | 1200x1100x1300mm |
Applikationsscenarier
Tillverkning av aluminiumfönster
Hörnkrympning av båge, glidande och termisk brytning av fönsterkarm.
Tillverkning av aluminiumdörrar
Entré, balkong och brandsäker dörrkarm i aluminium.
Gardinvägg & Fasadprofiler
Stolp, akterspegel och ytterpanel 90° hörnkombination.
Mellanstora och stora fabriker
Kostnadseffektivt för massproduktion med höga produktionskrav.
FAQ
F: Kan Zhonglin CNC:s utrustning möta olika behov (t.ex. dörr-/fönsterramar och profiler för gardinväggar i aluminium)?
A: Ja. Vi erbjuder intelligent dörr/fönster, gardinvägg i aluminium/industriell aluminiumutrustning och skräddarsydda lösningar. G20/G50 arbetsstation hanterar hela dörr-/fönsterprocessen; ZLSJ-HCNC såg sågar gardinväggsprofiler (45°-135°). Vi matchar utrustning till din process.
F: Oroar du dig för komplex drift och behöver många kvalificerade arbetare efter köpet? Vad är Jinans lösning?
S: vår tillverkare sänker tröskelvärdena via design och service. Utrustningen har "idiotsäker funktion" (automatisk dataidentitet, ingen komplex programmering). Vi tillhandahåller gratis utbildning, installationsvägledning och fjärrservice för att minska beroendet av kvalificerad arbetare.
F: Vad sägs om din utrustnings bearbetningsnoggrannhet och stabilitet (kritiskt för vår produktkvalitet och effektivitet)?
S: Vi följer "Precision, Reliability, Professionalism". Hårdvara: 100+ avancerade maskiner (t.ex. bearbetningscentra) & kärndelar av toppmärket (HIWIN, Schnider); viss utrustning har ±0,02 mm upprepad positionering, ±0,1 mm skärning, ±0,05 mm fräsnoggrannhet. Processer: diamantverktyg, servosystem, gjutstrukturer och automatisk lasereffektjustering. Alla undviker omarbetning, säkerställer stabil kvalitet och ökar effektiviteten.
