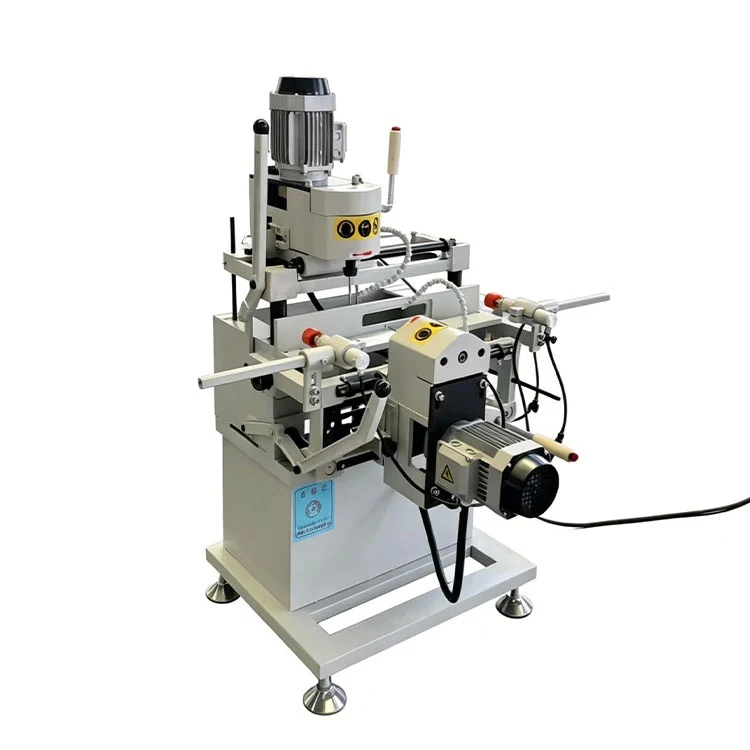

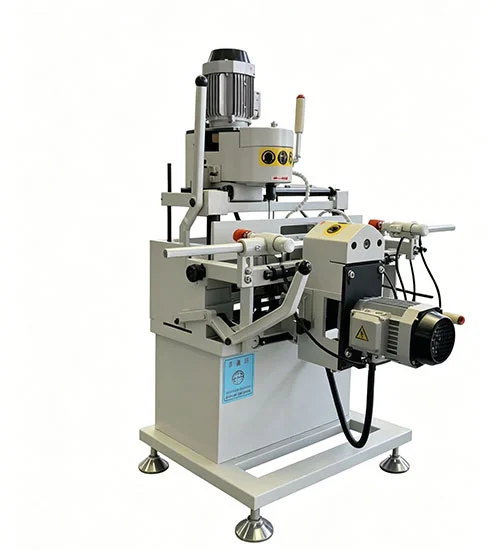

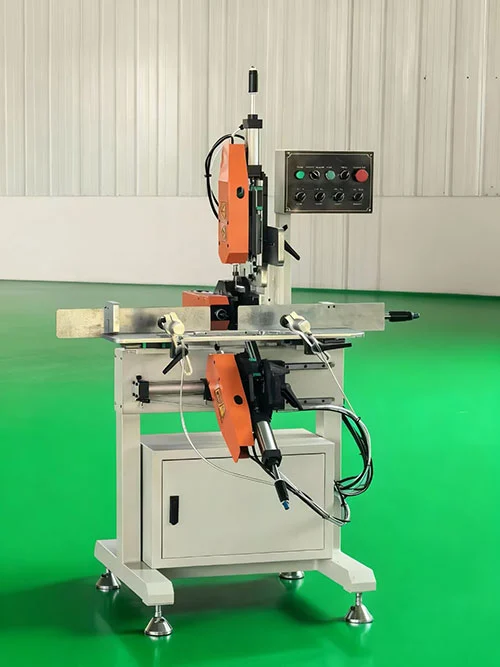

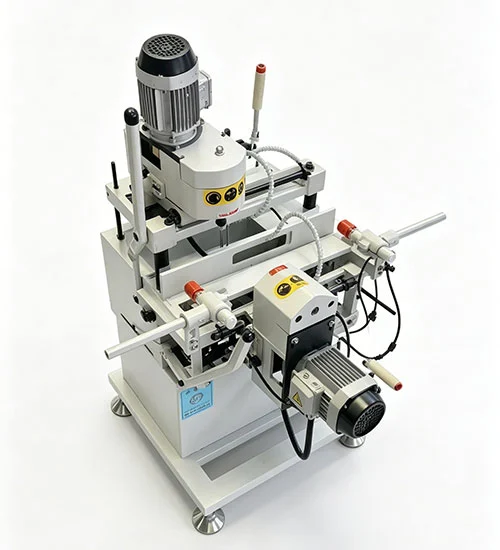

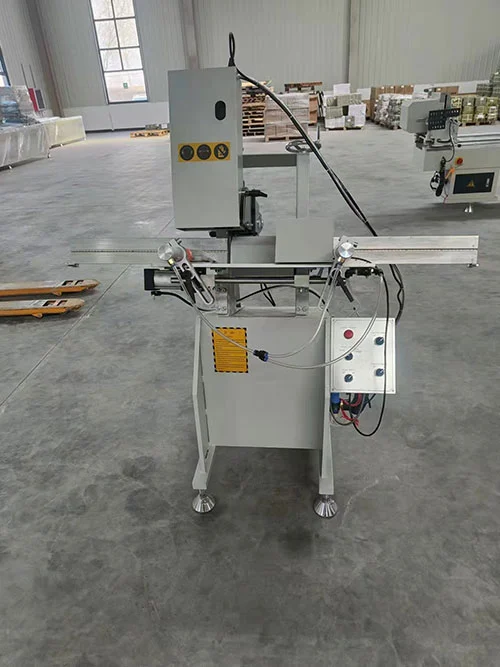

UPVC PVC Fönster Vatten Slot Fräsmaskin

• UPVC PVC Fönster Vatten Slot Fräsmaskinger treaxlig fräsfunktion: vertikala, horisontella och vinklade skärningar på samma station.
• Den är byggd för fräsning av vattendräneringshål och lufttrycksbalanshål i PVC-fönster- och dörrprofiler.
• Det nedre huvudet ändrar och drar åt verktyget i en klämrörelse, så spårbearbetning påUPVC PVC Fönster Vatten Slot Fräsmaskingenomförs utan mellanliggande manuella verktygsbyten.
• Fräsarbetsbordet rör sig längs en rektangulär linjär styrning och bibehåller en rak linjerörelse under skärningen.
• Det sneda fräshuvudet tillåter vinkeljustering och automatisk upp/ner plus vänster/höger rörelse. Detta möjliggör 45° vattenspaltfräsning samtidigt som vänster-höger spårsymmetri bevaras.
• Höghastighetsspindelmotorer är installerade för stabil fräsning vid de erforderliga skärhastigheterna.

Tekniska specifikationer

Tillämpningsomfång

DettaUPVC PVC Fönster Vatten Slot Fräsmaskinanvänds på UPVC- och PVC-fönster- och dörrproduktionslinjer. Typiska applikationer inkluderar fräsning av dräneringsslitsar vid basen av bågar och skjutbara fönsterramar, skärning av lufttrycksutjämningshål i akterspegel och stolpar, och framställning av vinklade slitsar där det krävs av profildesignen. Maskinen hanterar både vita standardprofiler och färgade eller laminerade sektioner, med den treaxliga huvudlayouten som täcker de flesta slitskonfigurationer som finns i fönstertillverkning i bostäder och lätta kommersiella fönster.

Nyckelkomponenter

• Tre spindelmotorer (0,75 kW vardera):Tillhandahåll oberoende drivning för de tre fräshuvudena, som arbetar med hastigheter upp till 24 000 r/min för rena spårkanter på UPVC-material.
• Rektangulärt linjärt styrsystem:Stöder det rörliga arbetsbordet under frässlaget, hjälper till att bibehålla spårets rakhet och repeterbar positionering över satser.
• Pneumatisk verktygsklämning på underhuvudet:Kuttern byts och dras åt i en åtgärd, vilket minskar tomgångstiden och eliminerar manuella verktygsåtdragningsrutiner.
• Justerbart snett huvud (huvud nr 3):Fräsvinkeln kan ställas in manuellt med ett låshandtag, täcker 45° och andra vinklar samtidigt som vänster-höger spårsymmetri bibehålls.
• Kontrollpanel och ledningar:Tryckknappsdrift med dedikerat nödstopp. Elektriska komponenter är inrymda i ett dammskyddat hölje, och den pneumatiska kretsen inkluderar en filter-regulator-smörjenhet för att upprätthålla ett stabilt klämtryck.
• Ram och skydd:Den svetsade stålbasen ger en styv struktur. Transparenta säkerhetsskydd täcker fräsområdet och låser med spindelstartkretsen.

Maskinfunktioner

• Automatiskt verktygsbyte och spårcykel:Det nedre huvudet utför verktygsklämning och frigöring i en åtgärd, vilket slutför spårfräsning utan manuell omverktyg.
• Vattenslits och balanshålskapacitet:Hanterar dräneringshål och lufttrycksutjämningshål på UPVC- och PVC-profiler.
• Guidad rörelse:En rektangulär linjär styrning stödjer det rörliga arbetsbordet, vilket bidrar till raka, repeterbara fräsbanor.
• Enkla kontroller:Tryckknappsmanövrering med tydligt märkta funktioner; operatörer med grundläggande fabriksutbildning kan hantera maskinen efter en kort inställningsperiod.
• Kompakt fotavtryck:Mått på 1150 × 1100 × 1700 mm passar in i standardlinjer för tillverkning av fönster.

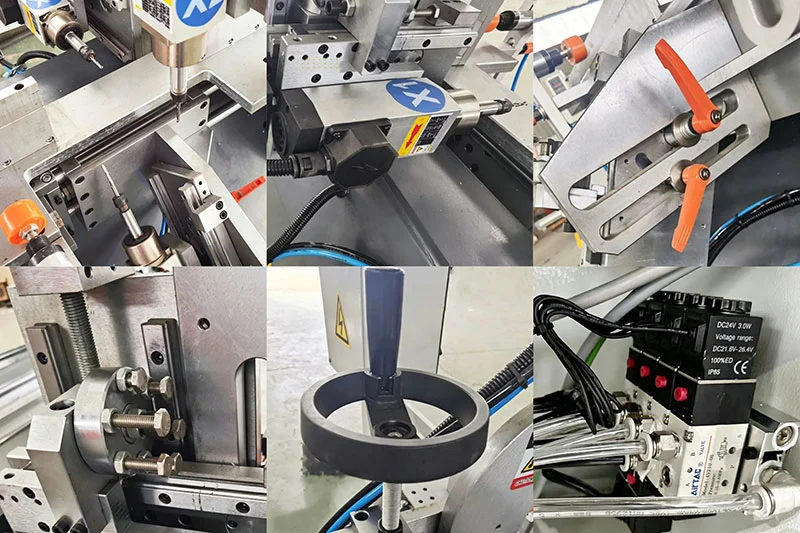

Produktdetaljer

• Tre fräshuvuden— konfigurerad för bearbetning av vattenslits och lufthål på UPVC-fönster- och dörrprofiler.
• Höghastighets spindelmotor— maximal rotationshastighet upp till 24 000 r/min för rena spårkanter.
• Nr 3 huvud (sned)— Fräsvinkeln kan ställas in manuellt för att matcha önskad spårvinkel.
• Snabbjustera djupstopp— minskar inställningstiden vid växling mellan profilsatser.
• Handhjulshöjdjustering— gör det möjligt för föraren att finjustera den vertikala knivens position utan verktyg.
• Pneumatiska och elektriska komponenter— kommer från internationellt erkända leverantörer och är kopplade för att uppfylla CE-kraven.

Förpackning & Frakt

VarjeUPVC PVC Fönster Vatten Slot Fräsmaskinär förpackad i en standard exportträlåda med invändig skumstoppning och stålband. Lådan är tydligt märkt med hanteringssymboler och fraktdetaljer. Leveransvillkor är FOB Jinan eller Qingdao, med leverans vanligtvis inom 15–25 arbetsdagar efter orderbekräftelse. En testrapport före leverans och en digital kopia av CE-certifikatet tillhandahålls innan maskinen lämnar fabriken.

FAQ

F1: Vilka material kan denna UPVC PVC-fönsterfräsmaskin bearbeta?

S: Den är byggd för UPVC- och PVC-fönster- och dörrprofiler.

F2: Kräver maskinen skickliga operatörer?

S: Kontrollerna är baserade på en enkel tryckknappspanel. Operatörer kan snabbt lära sig arbetsflödet och detaljerade instruktioner tillhandahålls.

F3: Kan maskinen fräsa 45° vattenslitsar?

A: Ja. Det sneda fräshuvudet stöder 45° spårfräsning och bibehåller vänster-höger symmetri på profilen.

F4: Är strömförsörjningen anpassningsbar?

S: Standardkonfigurationen använder 220V 50/60Hz. Andra spänningar kan ordnas vid beställning.

F5: Hur fungerar det automatiska verktygsbytet?

S: Den nedre huvudmekanismen ändras och drar åt fräsen i en rörelse, vilket gör att skåran kan kompletteras utan stopp för manuell verktygsjustering.

F6: Vad är fräslängdsintervallet?

S: Fräslängden är justerbar från 30 mm till 60 mm.

F7: Kommer maskinen med programvara eller instruktioner?

S: Ett engelskt mjukvarugränssnitt och driftsinstruktioner medföljer. Systemet kan importera ritningsdata från AutoCAD.

F8: Vad är den totala storleken och vikten?

A: 1150 × 1100 × 1700 mm, bruttovikt 200 kg.

F9: Finns reservdelar tillgängliga?

A: Ja. Consumables such as cutter wheels and setting tools are available as optional items, and commonly worn parts can be replaced by the user.
